คณะกรรมการพัฒนา RK3562J

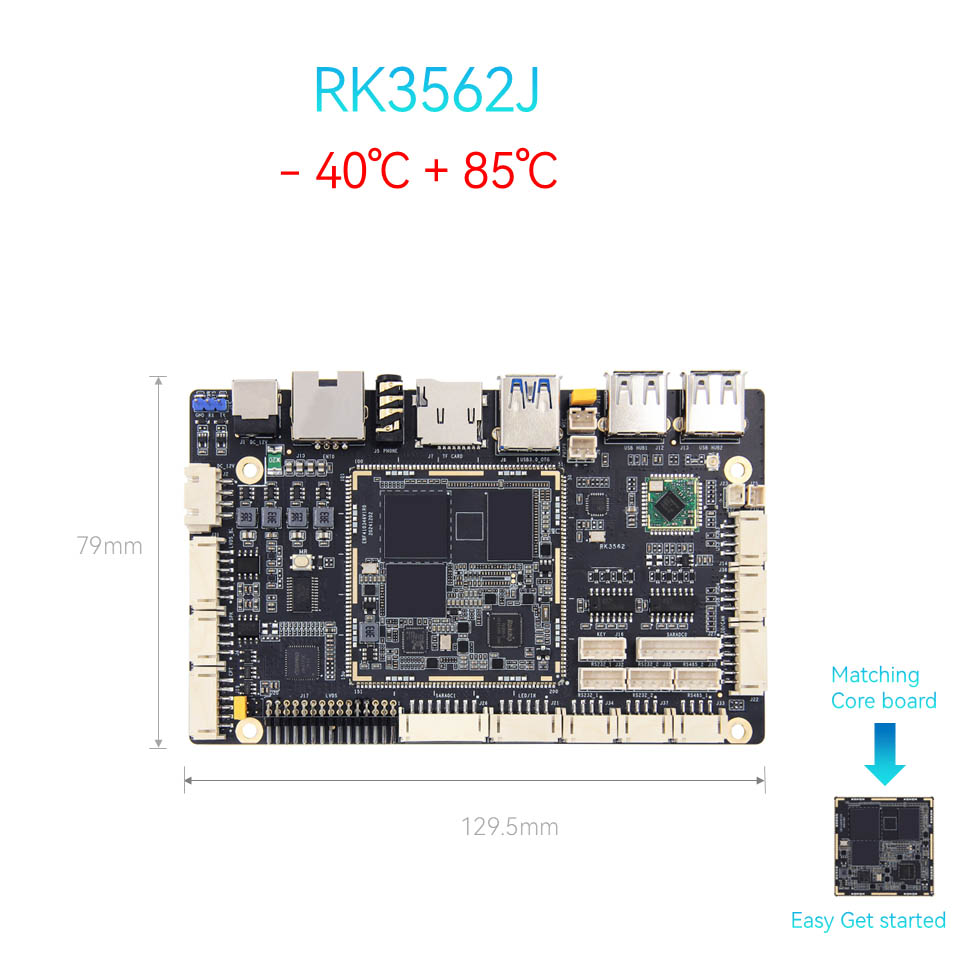

ThinkCore Technology RK3562J Board ใช้ชิปเกรดอุตสาหกรรมสามารถทำงานได้อย่างเสถียรเป็นเวลานานในช่วงอุณหภูมิในการทำงาน -40 ° C ถึง 85 ° C ตอบสนองความต้องการของแอพพลิเคชั่นการแสดงผลเชิงพาณิชย์ในสภาพแวดล้อมที่ซับซ้อนเช่นเครื่องโฆษณากลางแจ้ง

คุณสมบัติที่สำคัญ:

SOC ที่มีประสิทธิภาพสูง: Rockchip RK3562J Quad-Core Cortex-A55 @ 1.8GHz เหมาะสำหรับป้ายดิจิตอลการค้าปลีกอัจฉริยะและการควบคุมอุตสาหกรรม

●อินเทอร์เฟซที่สมบูรณ์: รองรับการแสดงผลแบบดูอัลผ่าน MIPI CSI/DSI + LVDS, USB ความเร็วสูงความเร็วสูงและ Wi-Fi 6 สำหรับการเชื่อมต่อเวลาแฝงต่ำเป็นพิเศษ

●การออกแบบโอเพนซอร์ซ: ไฟล์แหล่งที่มารองพื้นโอเพนซอร์สรองพื้นและ SDK ที่จัดเตรียมไว้สำหรับการปรับแต่งอย่างรวดเร็ว

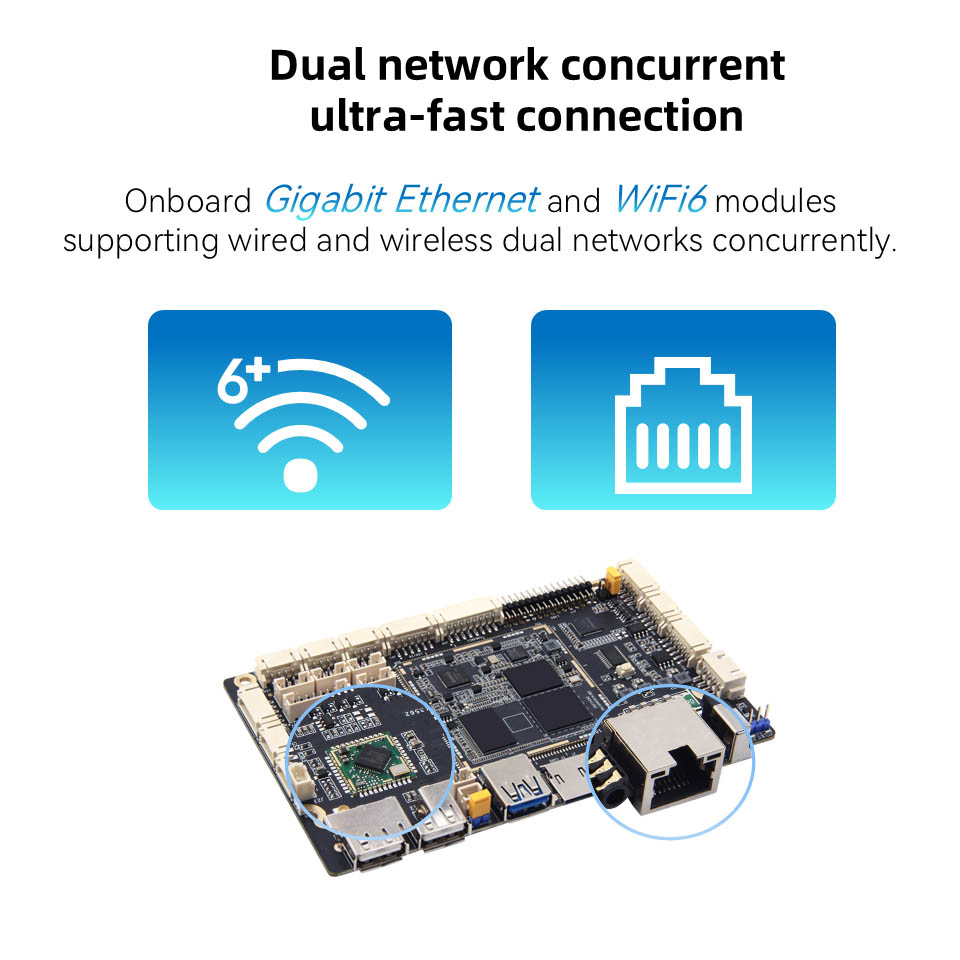

●พอร์ต Gigabit Ethernet: พอร์ต Gigabit Ethernet สามารถให้การสนับสนุนเครือข่ายที่มีประสิทธิภาพมั่นคงและยืดหยุ่นสำหรับบอร์ดจอแสดงผลเชิงพาณิชย์และอุปกรณ์อื่น ๆ

●ความน่าเชื่อถือระดับเชิงพาณิชย์: การสนับสนุน Android/Linux ที่มีเสถียรภาพซึ่งเหมาะสำหรับอุปกรณ์ดิจิตอล 24/7 และอุปกรณ์ AIOT Edge

●การสนับสนุนอย่างเป็นทางการรูปภาพระบบปฏิบัติการหลัก: เช่น Android, Debian และ Ubuntu ซึ่งสามารถนำไปใช้กับสภาพแวดล้อมแอปพลิเคชันที่แตกต่างกันมากกว่า 6 ตัว

ทำไมต้องเลือกเรา?

ฮาร์ดแวร์แบบเปิดที่เปิด: ปรับเปลี่ยนกระดานข้างก้นได้อย่างอิสระ-ไม่มีอุปสรรคในการออกใบอนุญาต

การสนับสนุนด้านเทคนิค: การสนับสนุนทางเทคนิคออนไลน์เพื่อช่วยเร่งการพัฒนาและความช่วยเหลือสำหรับการรวม OEM/ODM

ต้นทุนมีประสิทธิภาพ: โซลูชันที่พร้อมใช้งานที่มีเวลาในการตลาดเร็วกว่าคู่แข่ง

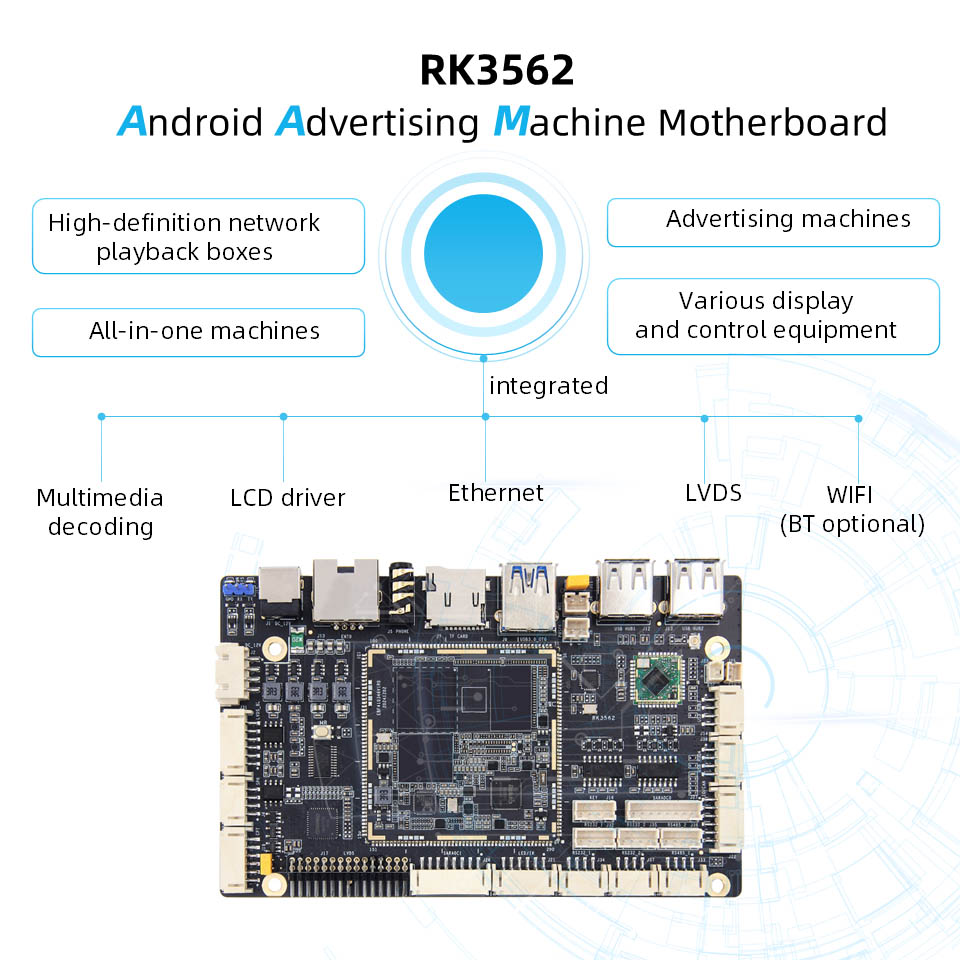

แอพพลิเคชั่น: ซุ้มแบบโต้ตอบผู้เล่นโฆษณากล่องสตรีมสดการแสดงโฆษณาโฆษณาแบบ all-in-one เครื่องถ่ายทอดสดเครื่องจักร

พารามิเตอร์ผลิตภัณฑ์:

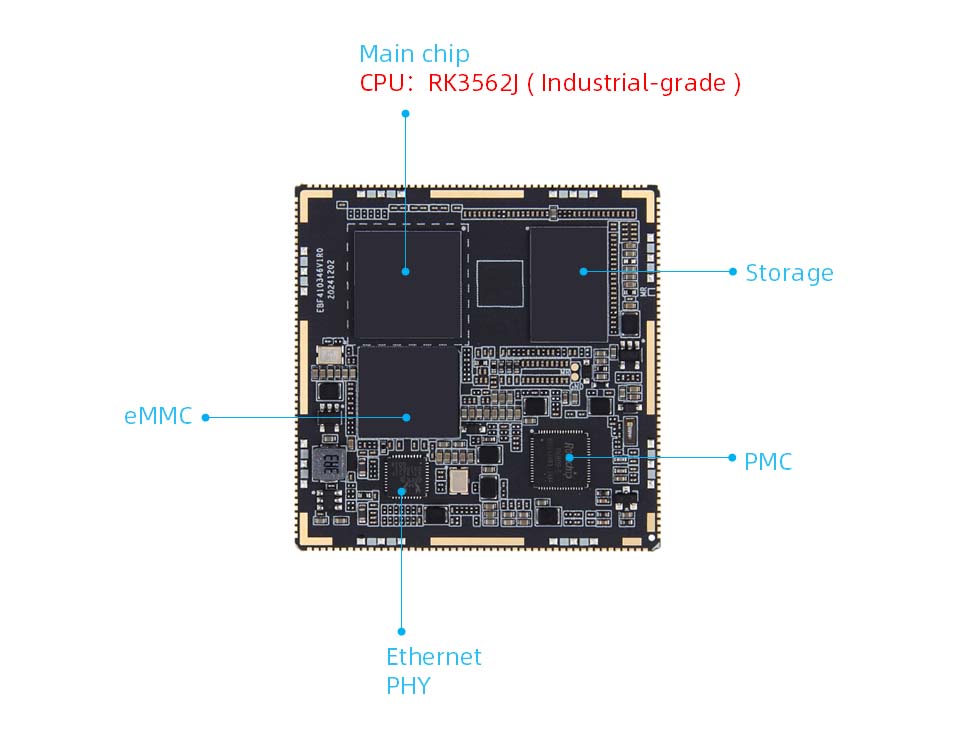

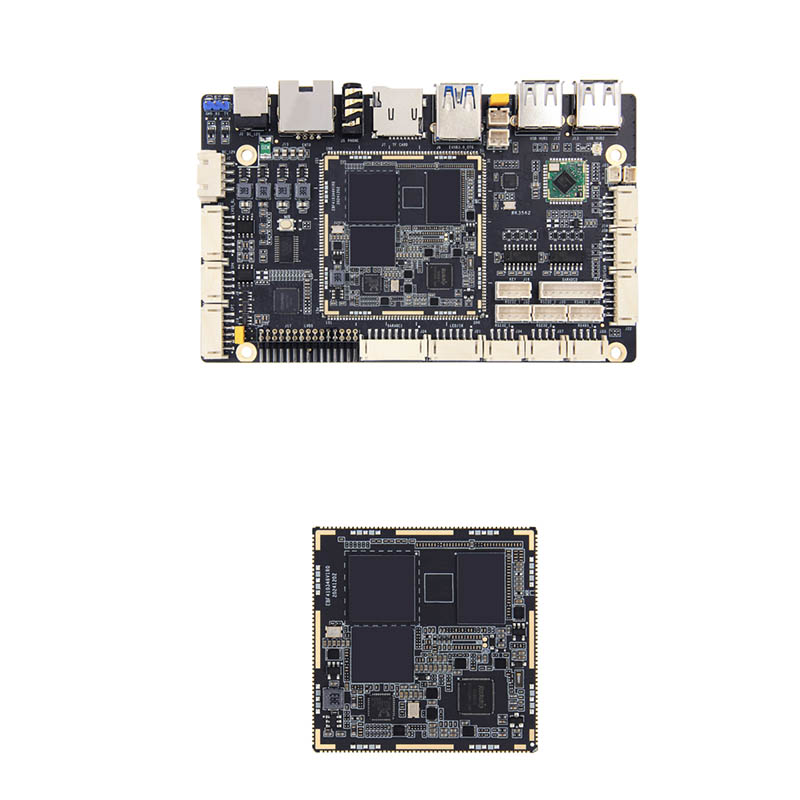

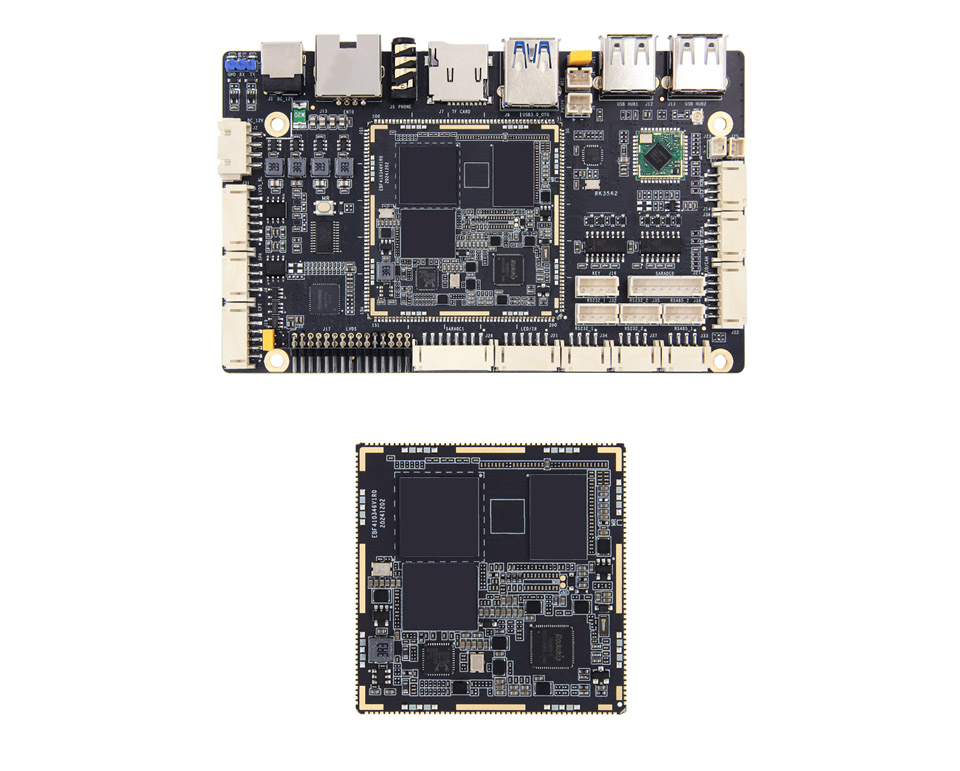

การกำหนดค่าฮาร์ดแวร์บอร์ดหลัก RK3562J

●ชิปหลัก

รุ่น: RK3562/RK3562J

CPU: Quad-Core Cortex-A53 สูงถึง 2.0GHz

GPU: Mali-G52

NPU: 1TOPS กำลังคอมพิวเตอร์ (เกรดอุตสาหกรรม RK3562J โดยไม่ต้อง NPU)

●หน่วยความจำ: 1/2/4/8GB, LPDDR4/4X (ปรับแต่งได้)

●พื้นที่เก็บข้อมูล: 8/32/64/128GB, EMMC (ปรับแต่งได้)

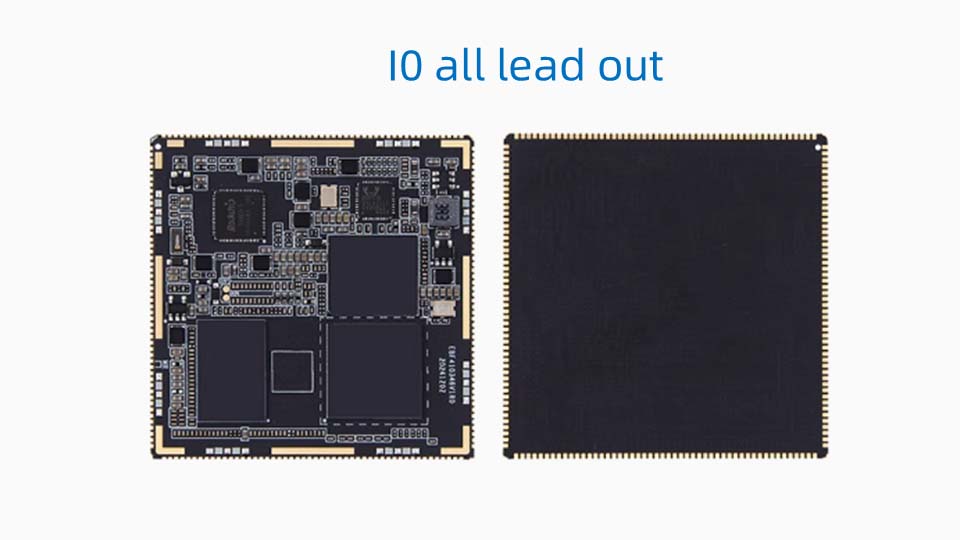

●อินเทอร์เฟซ: อินเทอร์เฟซหลุมแสตมป์, 10 รายการเต็ม

● PCB: 8 เลเยอร์การออกแบบทองคำสีดำแช่สีดำ

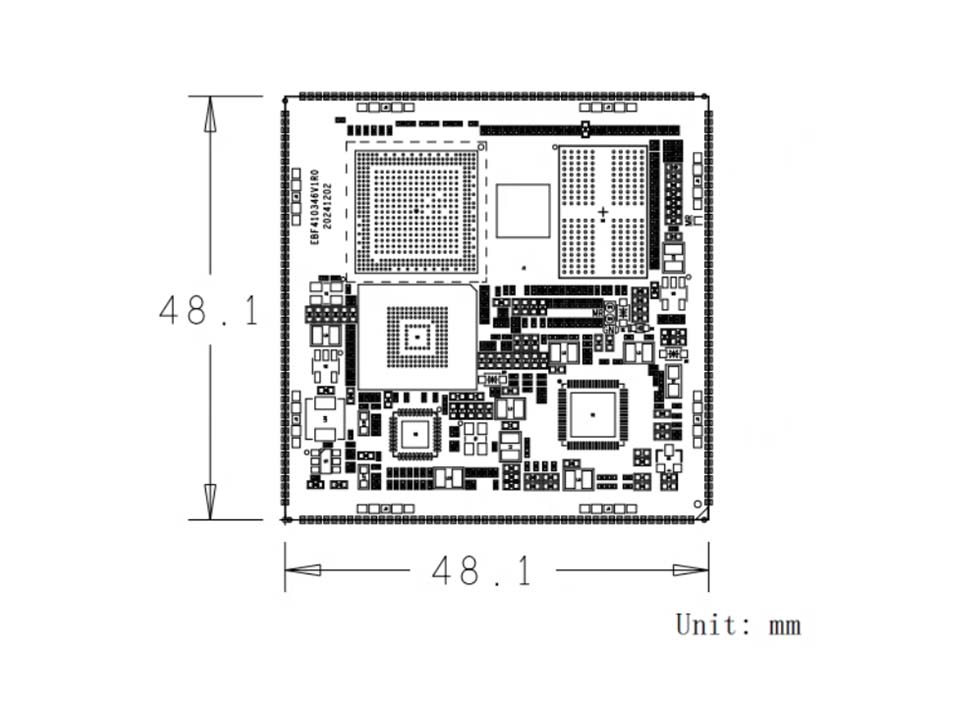

●ขนาด: 48.1*48.1 มม.

พินสัญญาณ

● IO: 86 GPIO PINs รวมถึงนาฬิกาที่แตกต่างกัน 1 ตัว, หมุด 3 ปุ่มและหมุดควบคุมพลังงาน 1 อัน

●พอร์ตเครือข่าย: 1 กิกะบิตอีเธอร์เน็ต

●พอร์ตอนุกรม: 10

● 12c: 6

● SPI: 3

● Can: 2

● ADC: 13

● PWM: 15

● 12s: 2

● USB3.0 OTG: 1

●โฮสต์ USB2.0: 1

●กล้อง: MIPICS12LANE*4

● SDMMC: 2

● SPK: 1

●เอาต์พุตเสียง: 1

●ไมค์: 1

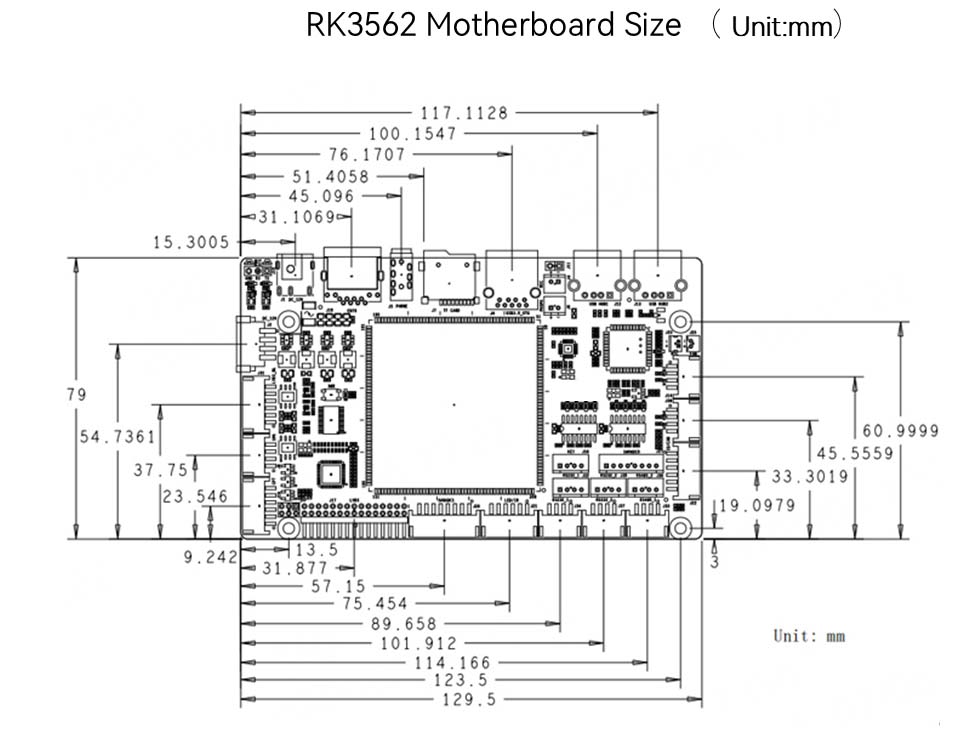

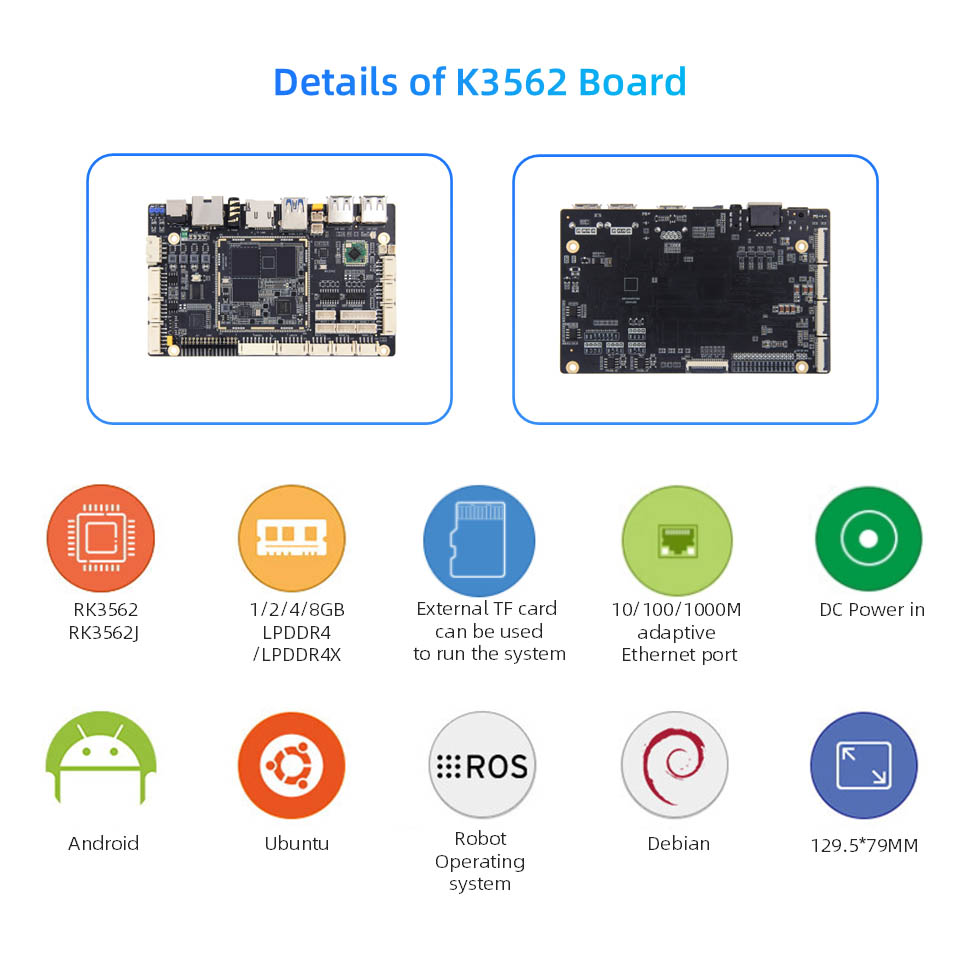

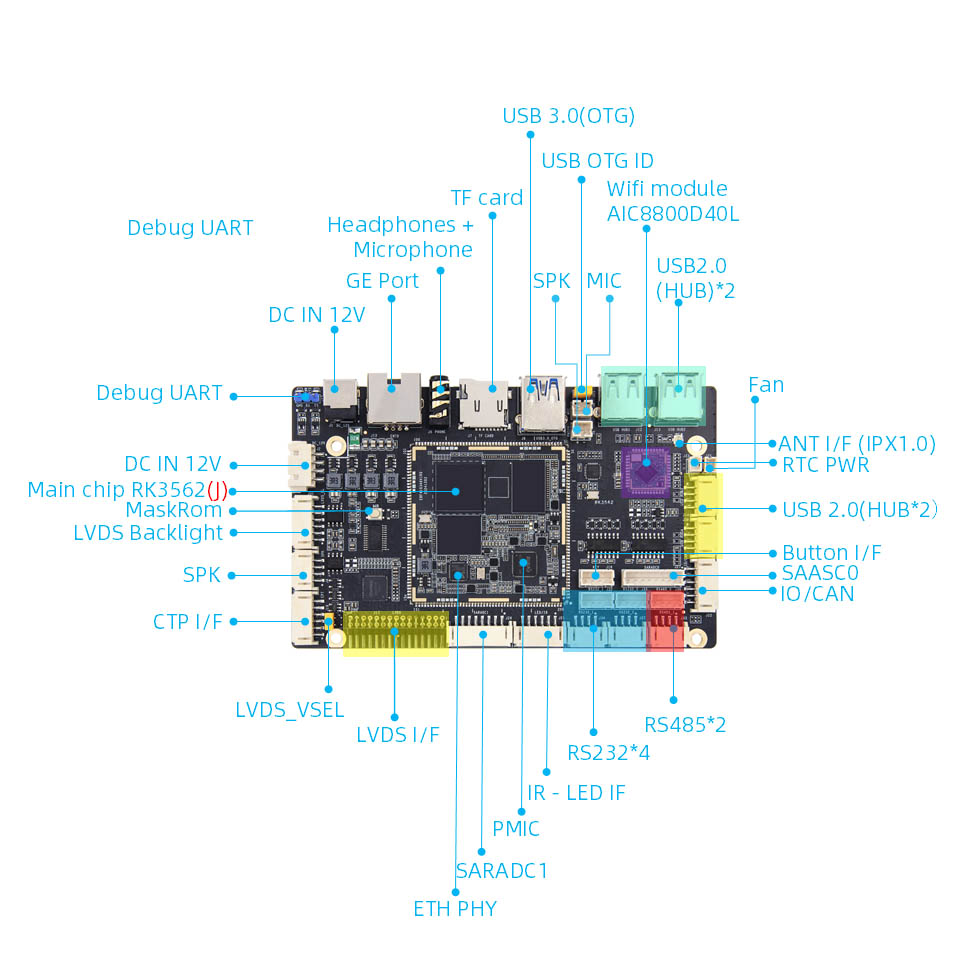

การกำหนดค่าฮาร์ดแวร์มาเธอร์บอร์ด RK3562J

●ชิปหลัก:

รุ่น: RK3562/RK3562JCPU: Quad-Core Cortex-A53, ความถี่หลักสูงถึง 2.0GHZGPU: MALI-G52NPU: 1TOPS กำลังคอมพิวเตอร์ (ระดับอุตสาหกรรม RK3562J โดยไม่ต้อง NPU)

●หน่วยความจำ: 1/2/4/8GB, LPDDR4/4X (ปรับแต่งได้)

●พื้นที่เก็บข้อมูล: 8/32/64/128GB, EMMC (ปรับแต่งได้)

●อินเทอร์เฟซพลังงาน: DC 12V@2A DC อินพุต

●อีเธอร์เน็ต: พอร์ตเครือข่ายกิกะบิต*1 รองรับอัตราการส่งข้อมูล 10/100/1000MBPS

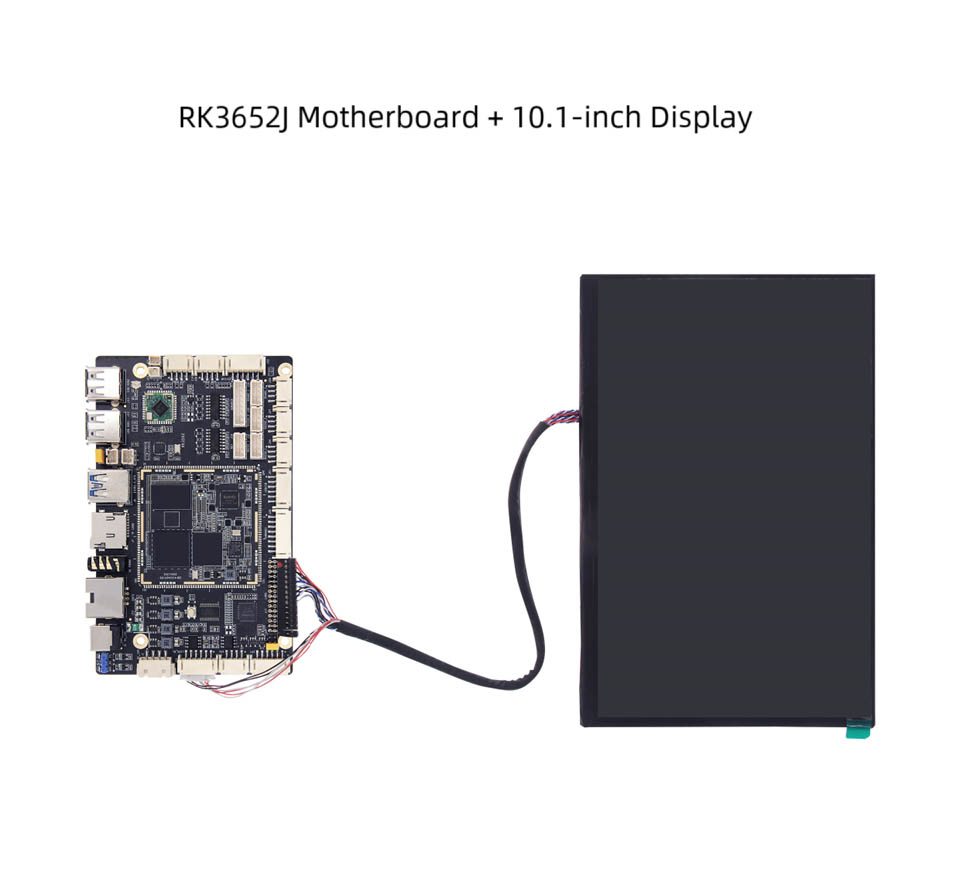

● LVDS: 2*15pin LVDS Screen Interface*1

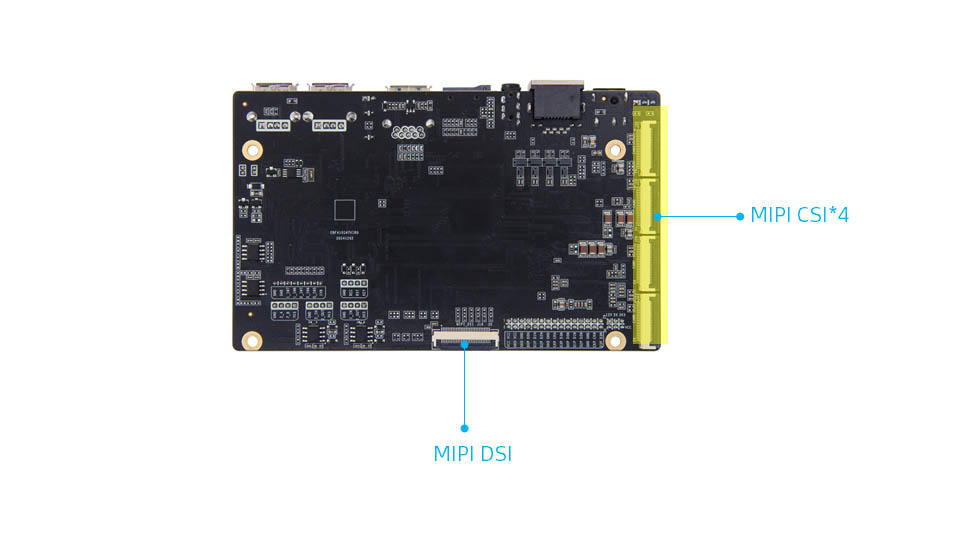

● MIPI-DSI: อินเทอร์เฟซหน้าจอ MIPI*1, อินเตอร์เฟส MIPIDSI และ LVDS ถูกนำมาใช้ซ้ำและค่าเริ่มต้นคือการเชื่อมต่อกับหน้าจอ LVDS หากคุณเลือกที่จะเชื่อมต่อกับ mipidsi คุณต้องเปลี่ยนตัวต้านทาน

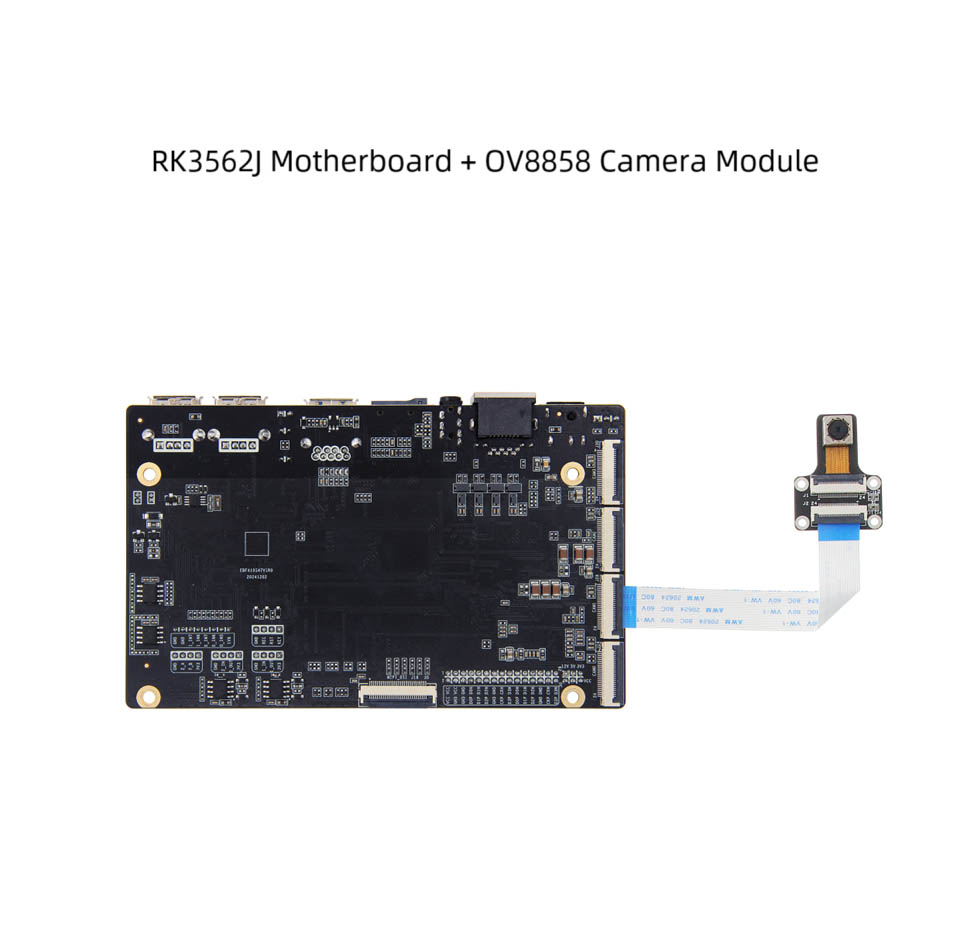

● MIPI-CSI: อินเทอร์เฟซกล้อง MIPI*4 สามารถเสียบเข้ากับกล้อง IMX415/OV8858 ของร้านค้า (ชุดค่าผสมเริ่มต้นคือกล้อง OV8858)

●หน้าจอสัมผัสแบบ capacitive: LVDS Touch Screen Interface*1

●แบ็คไลท์ LCD: LVDS Backlight Interface*1

●อินเทอร์เฟซกำลังไฟหน้าจอ: อินเตอร์เฟสการเลือกแรงดันไฟฟ้า LVDS*1

● USB2.0: USB Hub Interface*4

● USB3.0: อินเตอร์เฟส USB OTG*1, ค่าเริ่มต้นคือโหมดอุปกรณ์โหมดสามารถเลือกได้ผ่านฝาจัมเปอร์

● wifi: โมดูล wifi6 ออนบอร์ดรุ่น: AIC8800D40L

●ผู้ถือการ์ด TF: รองรับการ์ด Micro SD (TF) เพื่อเริ่มระบบสูงสุด 512GB
