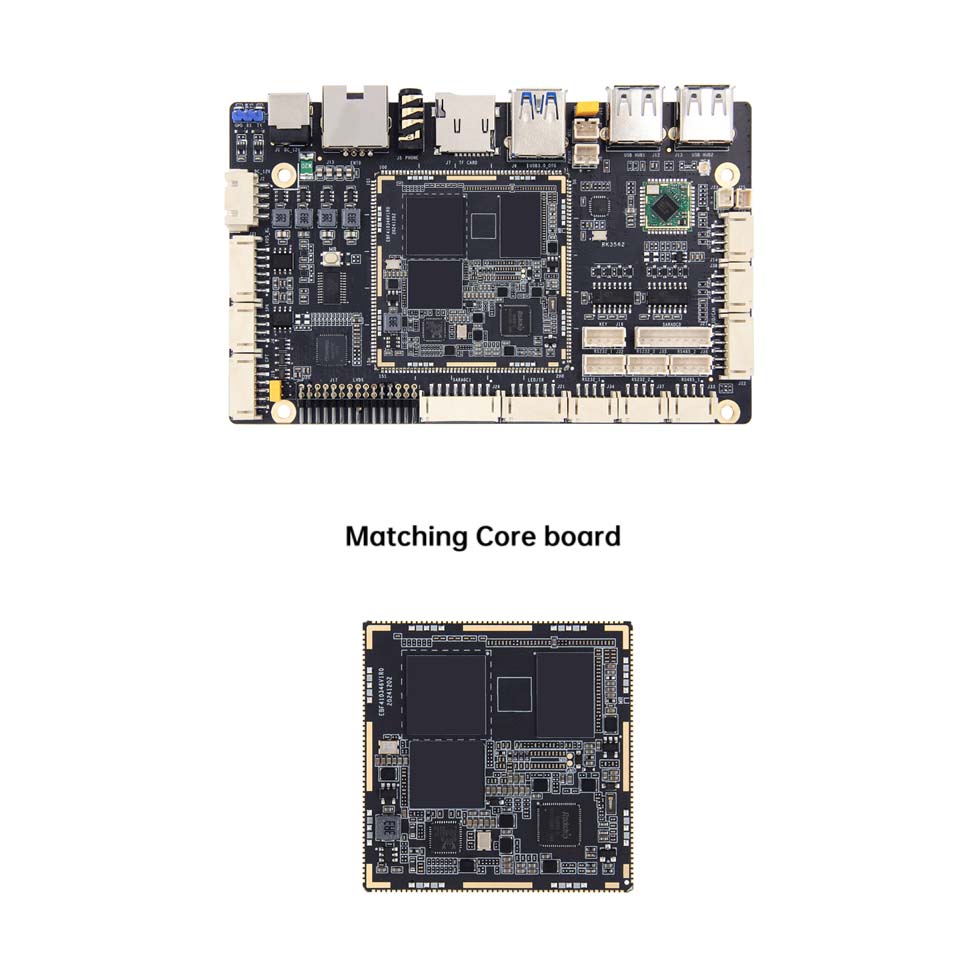

Rockchip RK3562 Digital Signage SBC Industrial Controller

●บอร์ด TP-1HS สามารถใช้เป็นคอมพิวเตอร์บอร์ดเดี่ยวประสิทธิภาพสูงและเมนบอร์ดฝังตัวสำหรับการแสดงผลการควบคุมการส่งเครือข่ายการจัดเก็บไฟล์การคำนวณขอบและสถานการณ์อื่น ๆ

●การใช้ RockChip RK3562/RK3562J เป็นชิปหลักมันใช้เทคโนโลยีกระบวนการขั้นสูง 22nm ด้วยความถี่หลักสูงถึง 2.0GHz, โปรเซสเซอร์สี่เหลี่ยมจัตุรัสสี่-Cortex-A53 และการสนับสนุน ARMMALI-G52 GPU

●พลังการประมวลผล NPU อิสระในตัวสามารถเข้าถึง 1TOPS ทำให้เกิดสถานการณ์ AI ต่างๆ

●จัดเตรียมชุดหน่วยความจำและการจัดเก็บที่หลากหลายให้เลือกด้วยการกำหนดค่าฮาร์ดแวร์ออนบอร์ดที่สมดุลและแอปพลิเคชันที่หลากหลาย

●การรวมเข้าด้วยกันสูงพร้อมอินเทอร์เฟซการขยายตัวที่หลากหลายออนบอร์ด WiFi6, พอร์ตเครือข่ายกิกะบิต, LVDS, USB3.0/2.0, MIPIDS1, MIPICS สี่ทาง 1, อินเทอร์เฟซเสียง, การรับสัญญาณอินฟราเรด

●อย่างเป็นทางการรองรับภาพระบบปฏิบัติการ Android, Debain และ Ubuntu Mainstream และสามารถนำไปใช้กับ 6) สภาพแวดล้อมแอปพลิเคชันที่แตกต่างกัน

●ข้อมูลเป็นโอเพ่นซอร์สอย่างสมบูรณ์โดยให้ชุดพัฒนาไดรเวอร์ SDK ที่สมบูรณ์แผนการออกแบบและทรัพยากรอื่น ๆ ทำให้ง่ายต่อการเริ่มต้น

คุณสมบัติ

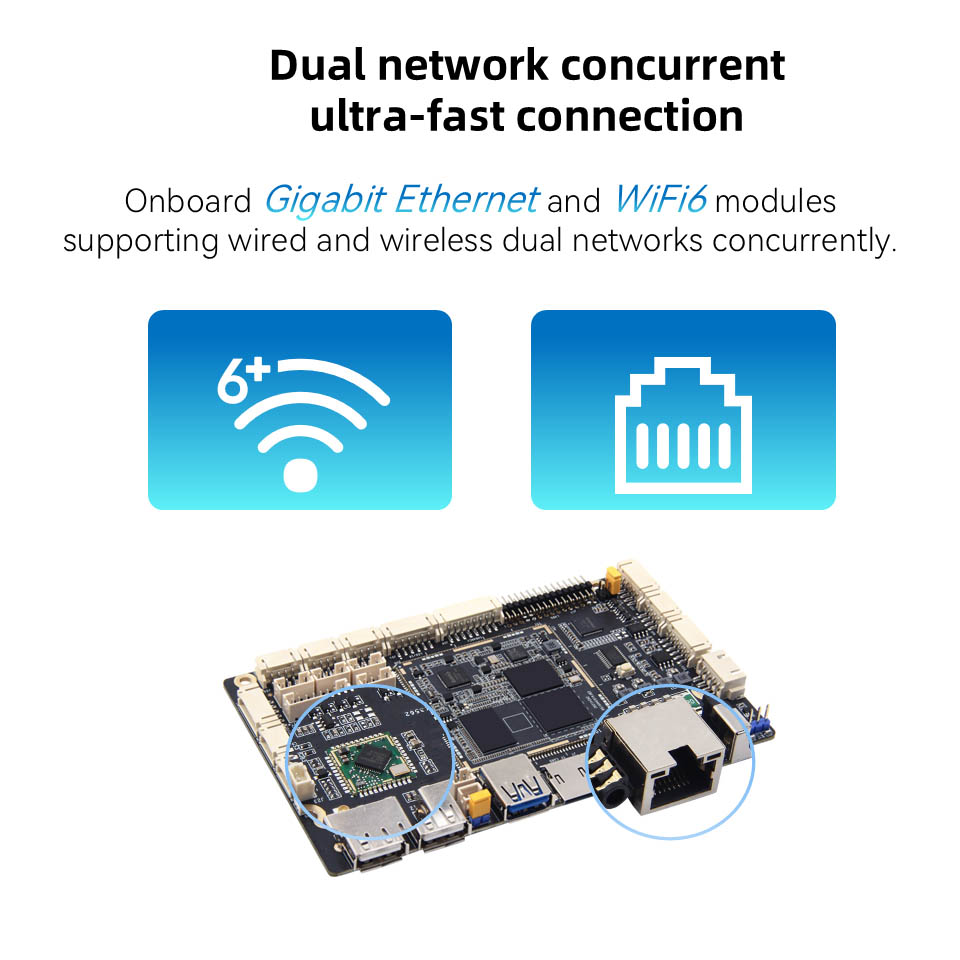

1. โมดูลออนบอร์ดกิกะบิตและโมดูล WiFi6 รองรับการทำงานร่วมกันแบบคู่แบบใช้สายและไร้สายและไร้สาย

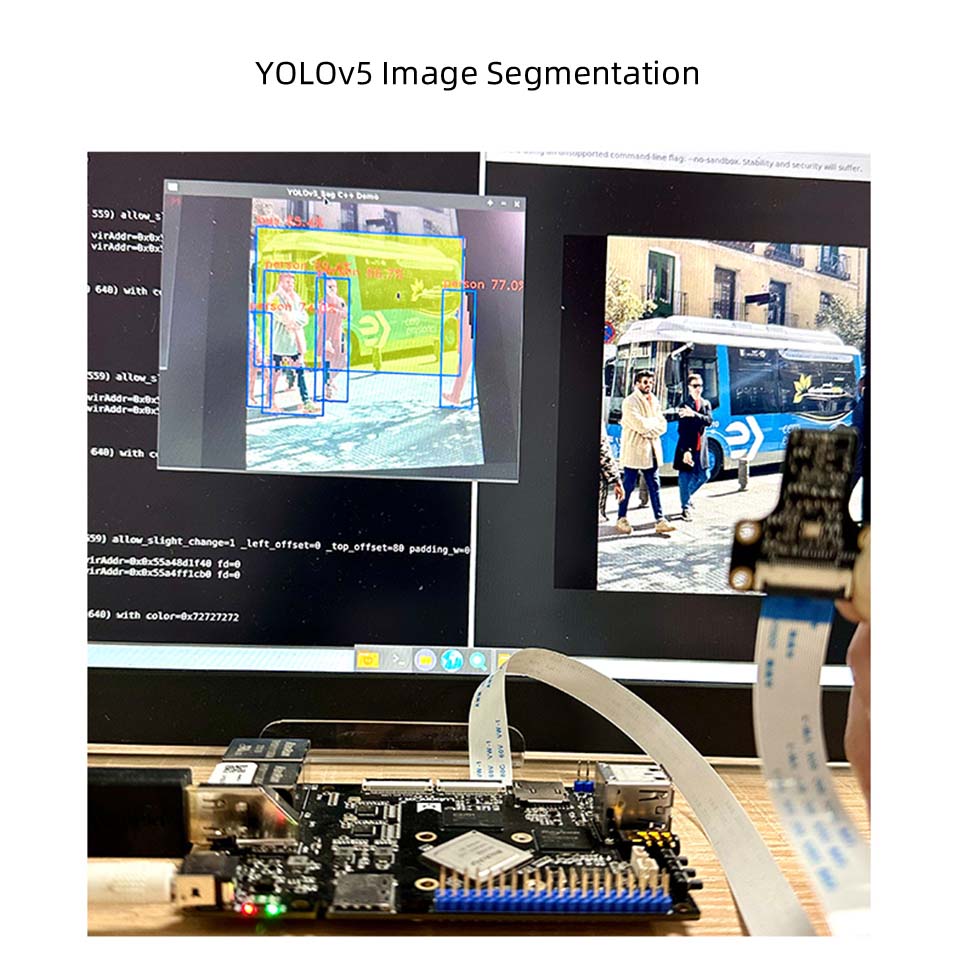

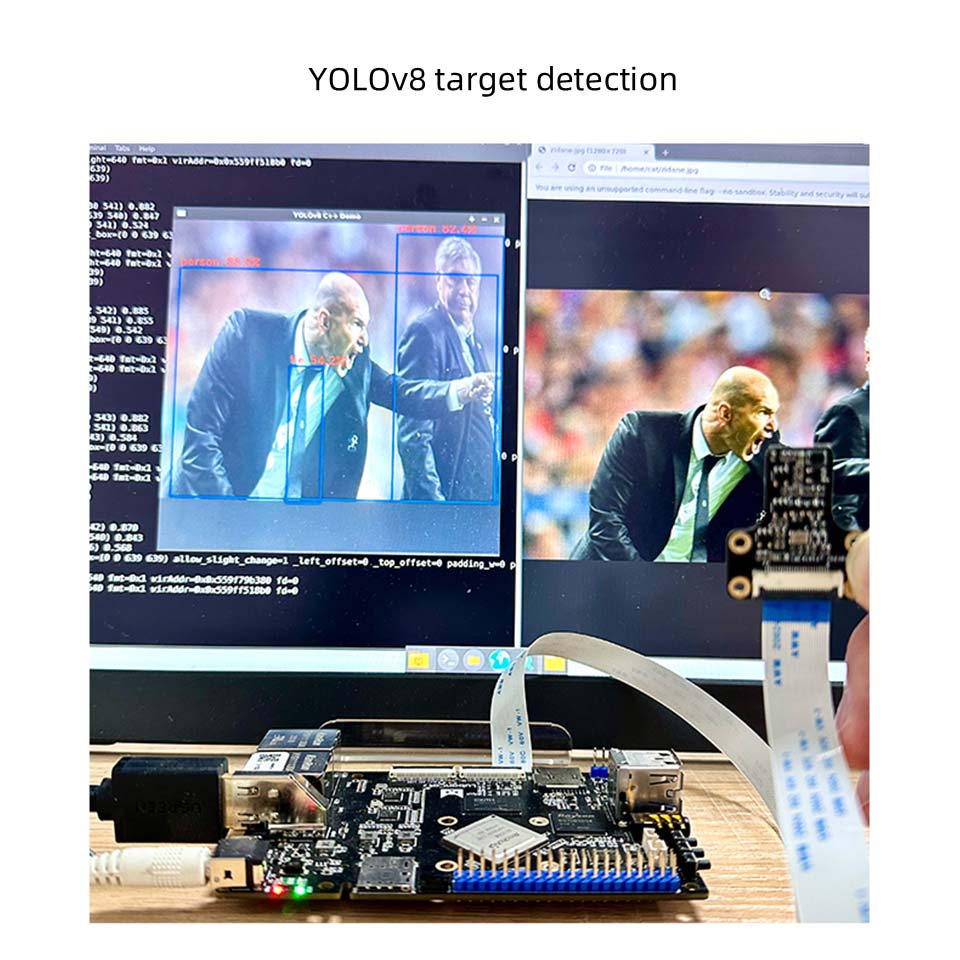

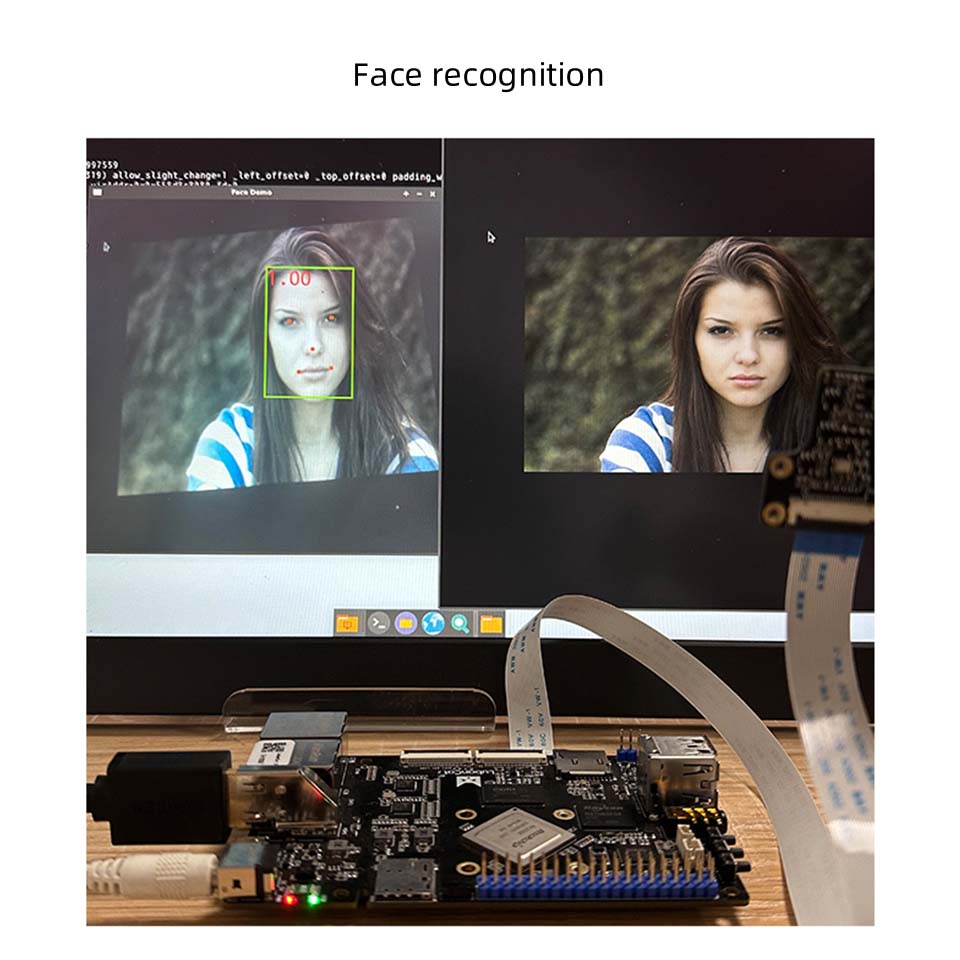

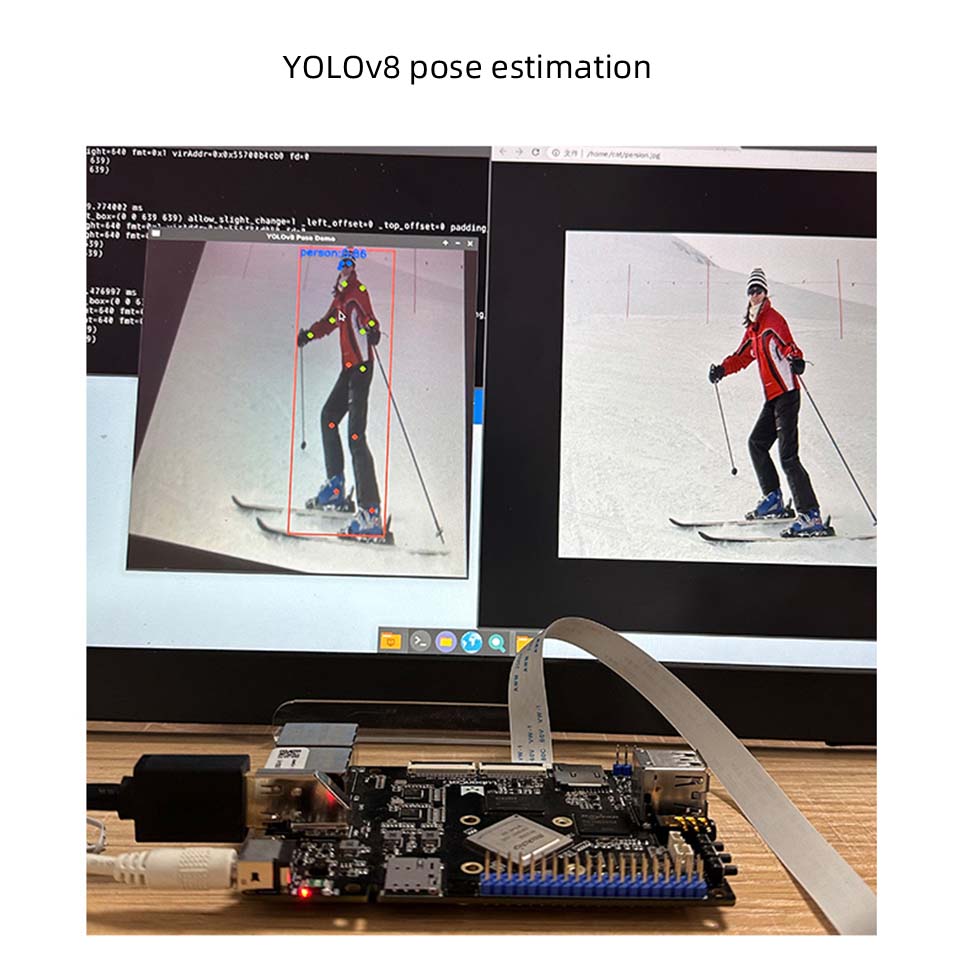

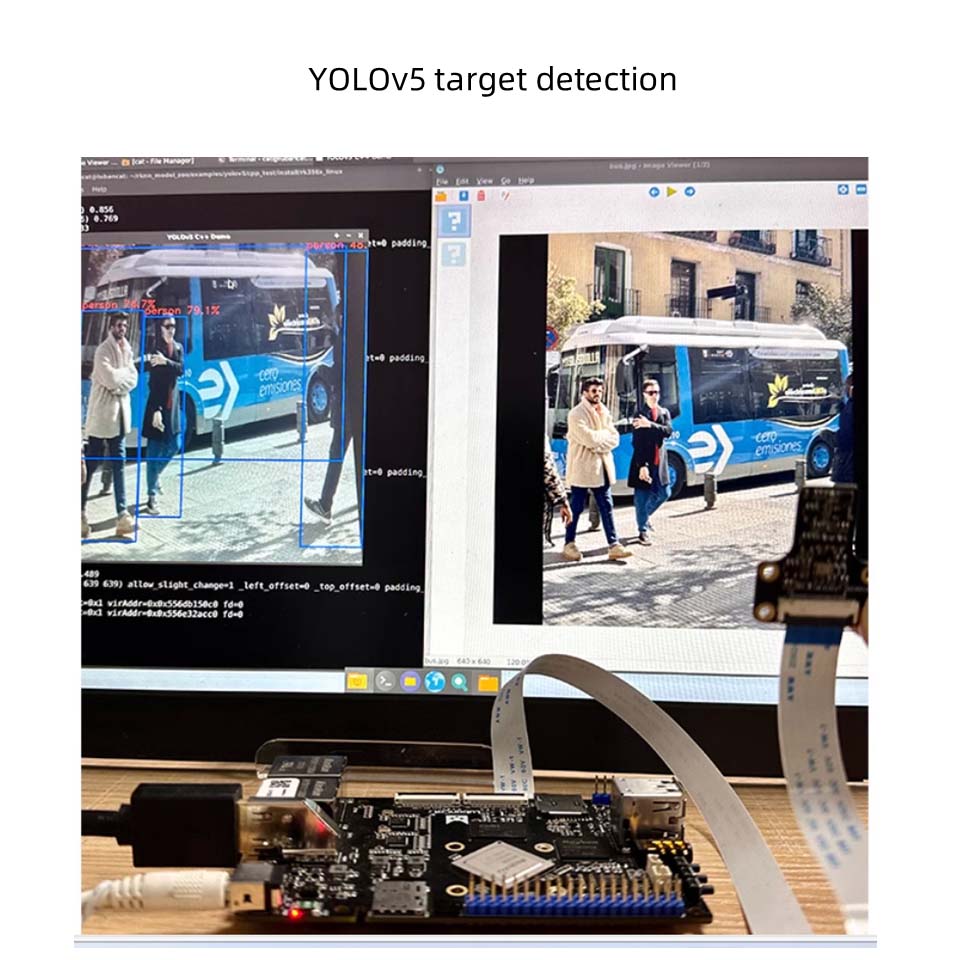

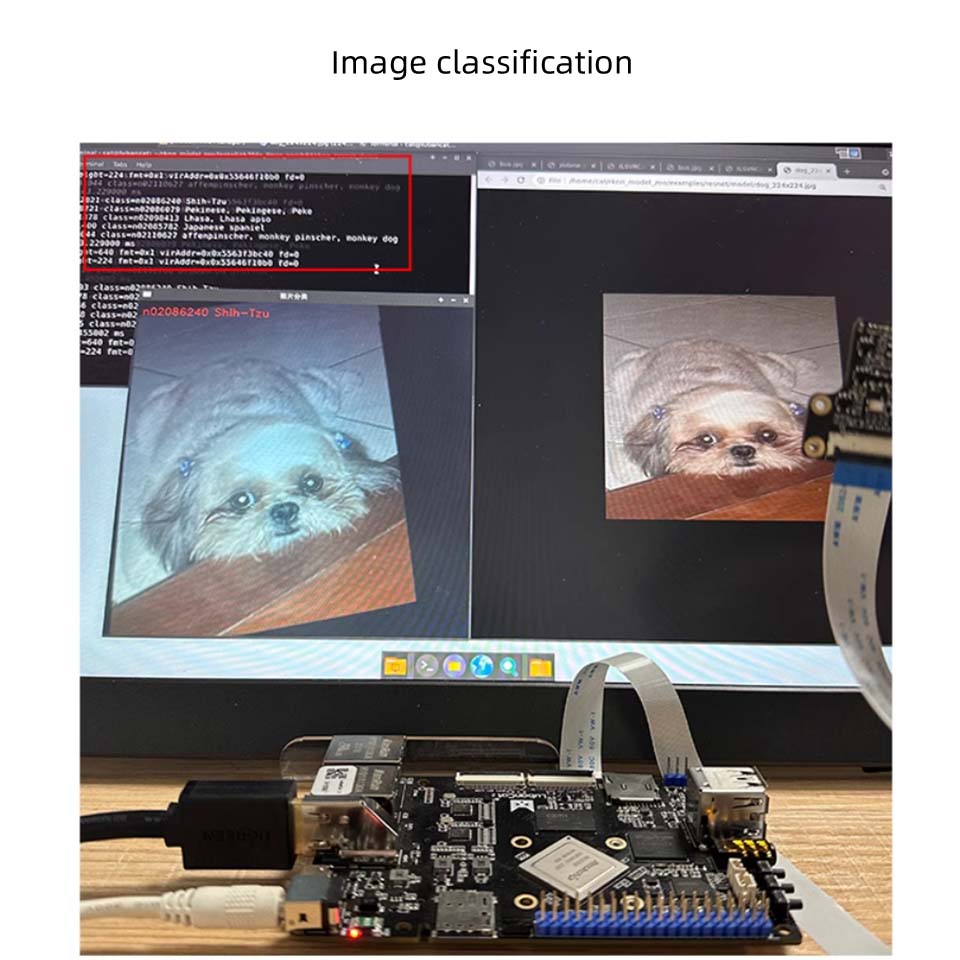

2. NPU อิสระในตัวพลังการคำนวณสามารถเข้าถึง 1TOPS

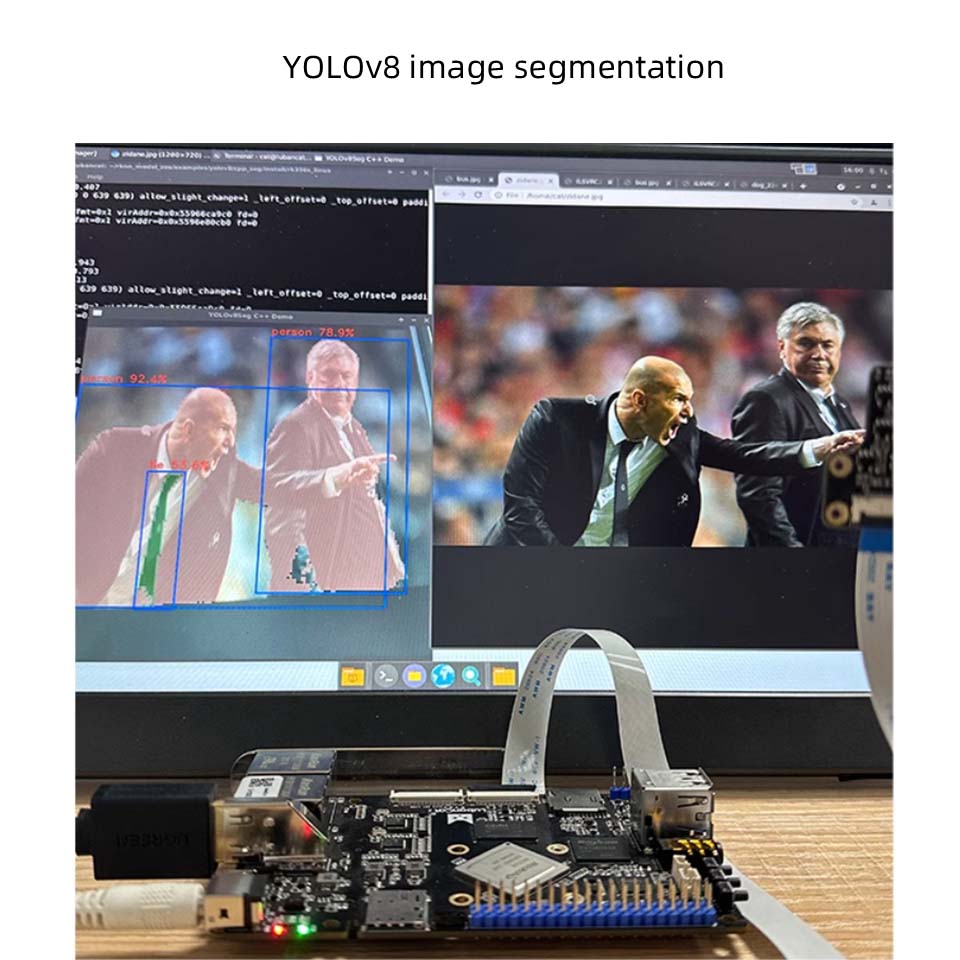

รองรับการสลับแบบคลิกเดียวของรุ่นสถาปัตยกรรมกระแสหลักสามารถใช้สำหรับแอพพลิเคชั่นปัญญาประดิษฐ์ที่มีน้ำหนักเบา

3. ความสามารถในการวิเคราะห์ภาพที่ทรงพลังถอดรหัส 4K ได้ง่าย

รองรับ 4K@30 เฟรม H.265 \ VP9 การถอดรหัสรูปแบบและการเข้ารหัสรูปแบบ 1080p60 H.264 H.264

4. อินเทอร์เฟซการขยายตัวที่หลากหลายเพื่อตอบสนองความต้องการของอุปกรณ์ต่อพ่วง

ด้วยพอร์ตเครือข่าย Gigabit, LVDS, USB3.0/2.0, MIPI DS1, MIPICS สี่ทางสี่ทาง, อินเทอร์เฟซเสียง, การรับอินฟราเรด, ตัวยึดการ์ด TF และอินเทอร์เฟซอื่น ๆ สามารถขยายอีเธอร์เน็ตการ์ด TF กล้องหน้าจอไมโครโฟนและอุปกรณ์อื่น ๆ นอกจากนี้ยังมี RS232, RS485 แยกต่างหาก, CAN, ADC Acquisition Interfaces เพื่อตอบสนองความต้องการภายนอกที่หลากหลาย

แอปพลิเคชันผลิตภัณฑ์

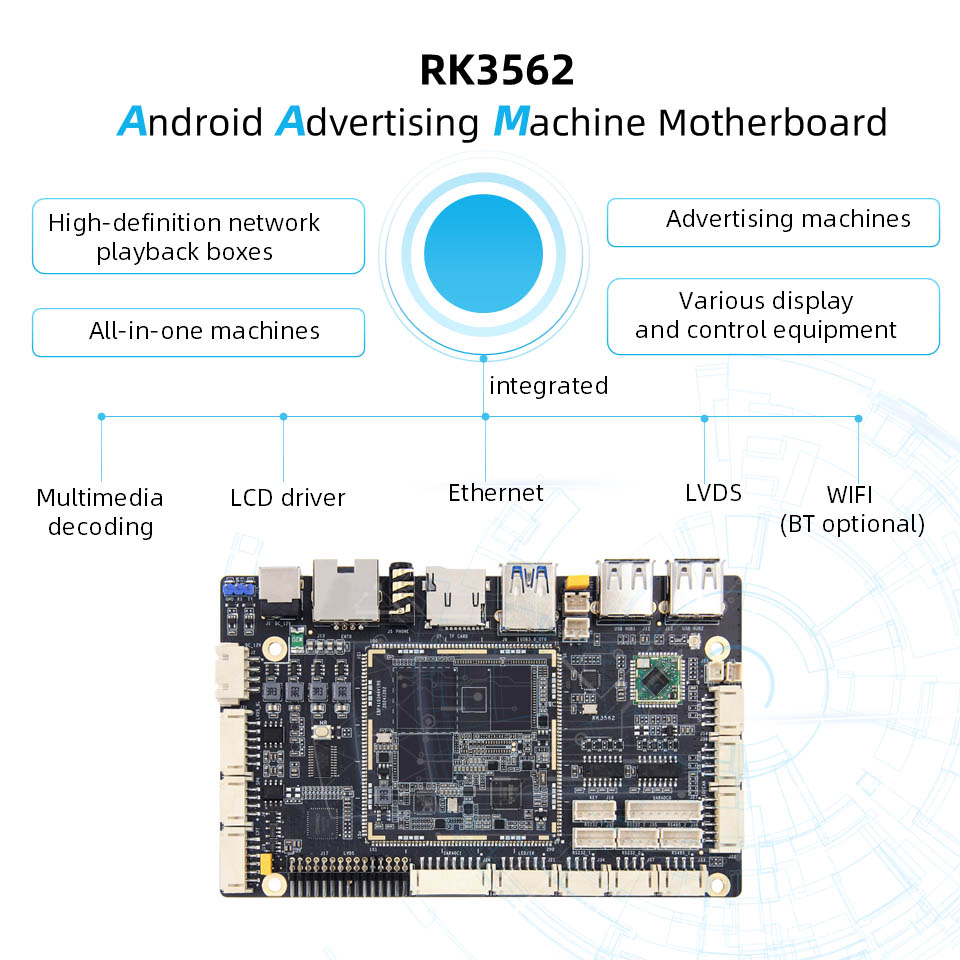

เหมาะสำหรับกล่องเครื่องเล่นเครือข่ายความละเอียดสูงเครื่องโฆษณาและเครื่อง all-in-one ฯลฯ รวมการถอดรหัสมัลติมีเดียไดรเวอร์ LCD, อีเธอร์เน็ต, LVDS, WiFi (ฟังก์ชั่นบลูทู ธ )

พารามิเตอร์

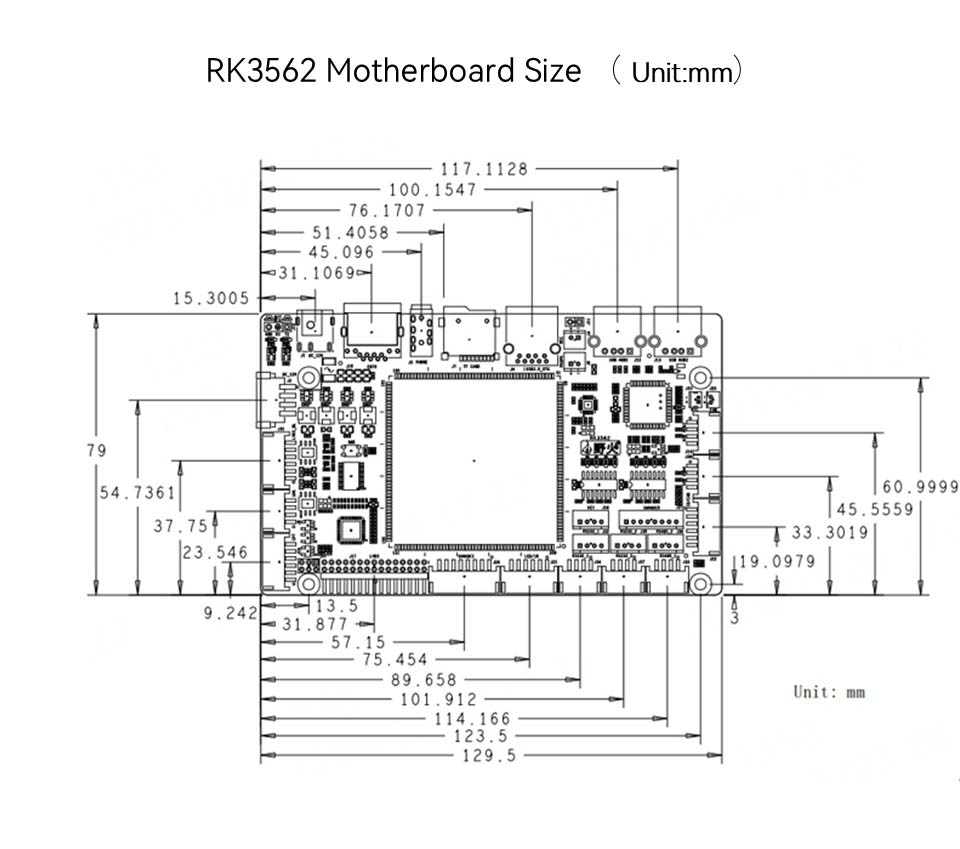

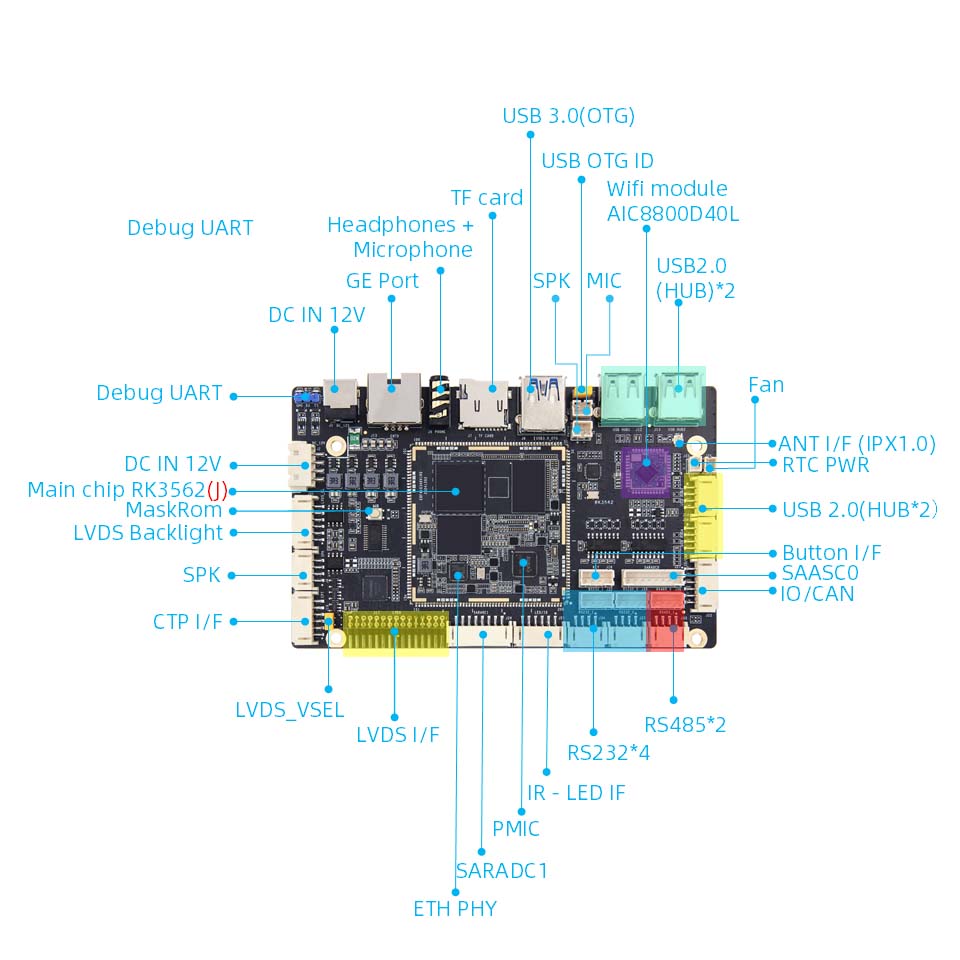

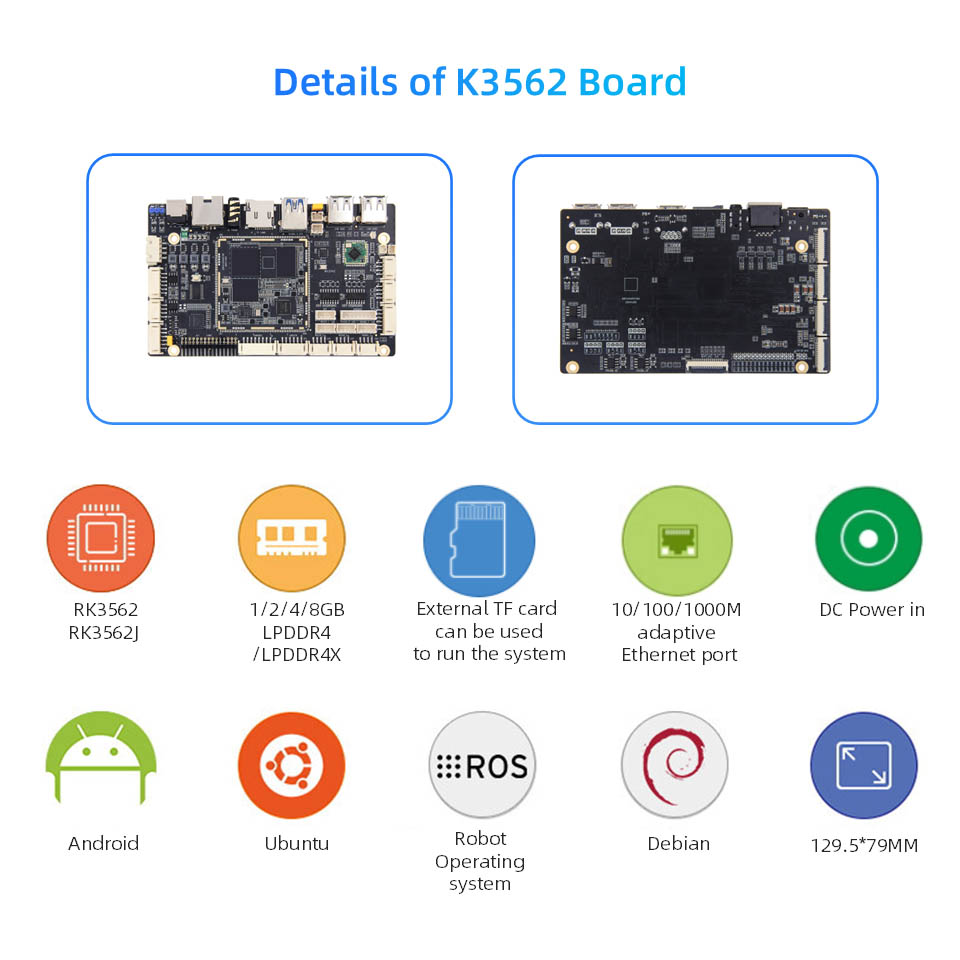

การกำหนดค่าฮาร์ดแวร์ของบอร์ด Luban Cat 1HS

●ชิปหลัก:

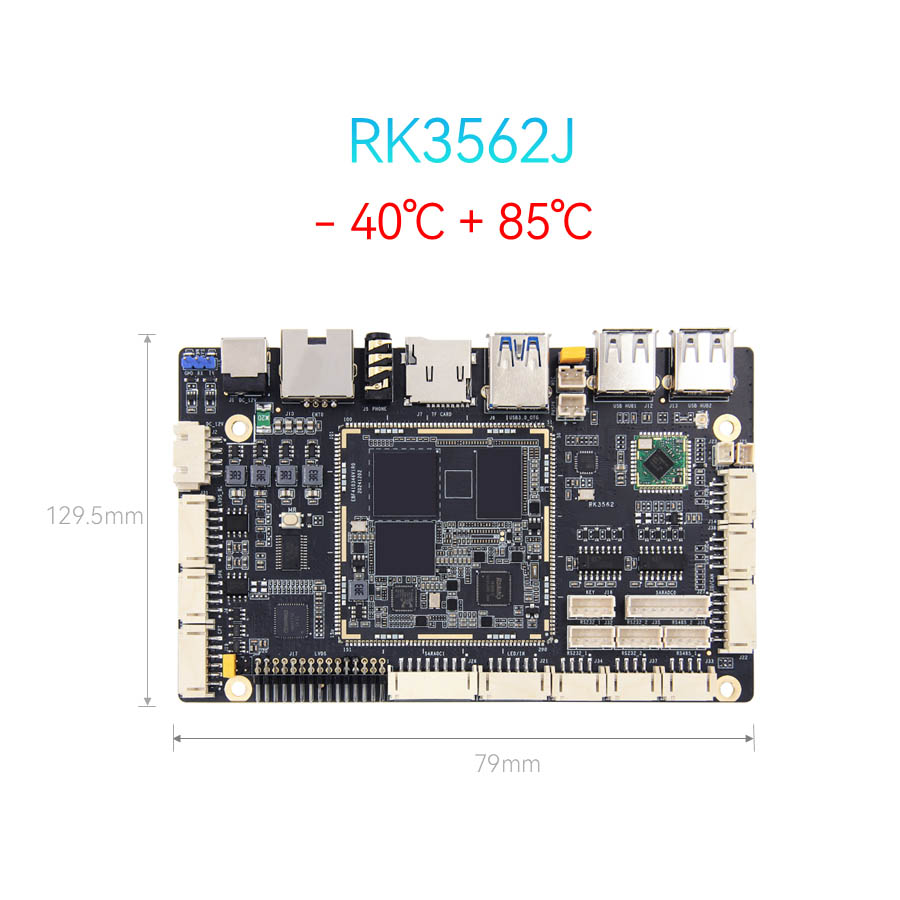

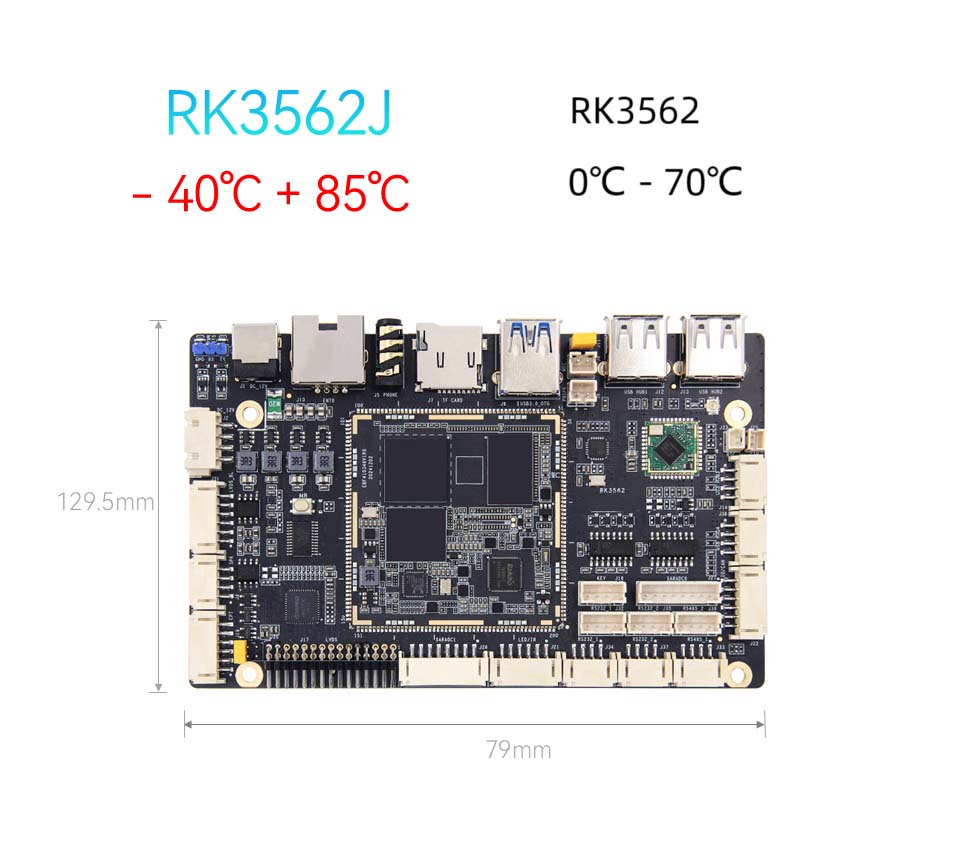

●รุ่น: RK3562/RK3562JCPU: Quad-Core Cortex-A53, ความถี่หลักสูงถึง 2.0GHZGPU: MALI-G52NPU: 1TOPS กำลังการคำนวณ (เกรดอุตสาหกรรม RK3562J โดยไม่ต้อง NPU)

●หน่วยความจำ: 1/2/4/8GB, LPDDR4/4X (ปรับแต่งได้)

●พื้นที่เก็บข้อมูล: 8/32/64/128GB, EMMC (ปรับแต่งได้)

●อินเทอร์เฟซพลังงาน: DC 12V@2A DC อินพุต

●อีเธอร์เน็ต: พอร์ตเครือข่ายกิกะบิต*1 รองรับอัตราการส่งข้อมูล 10/100/1000MBPS

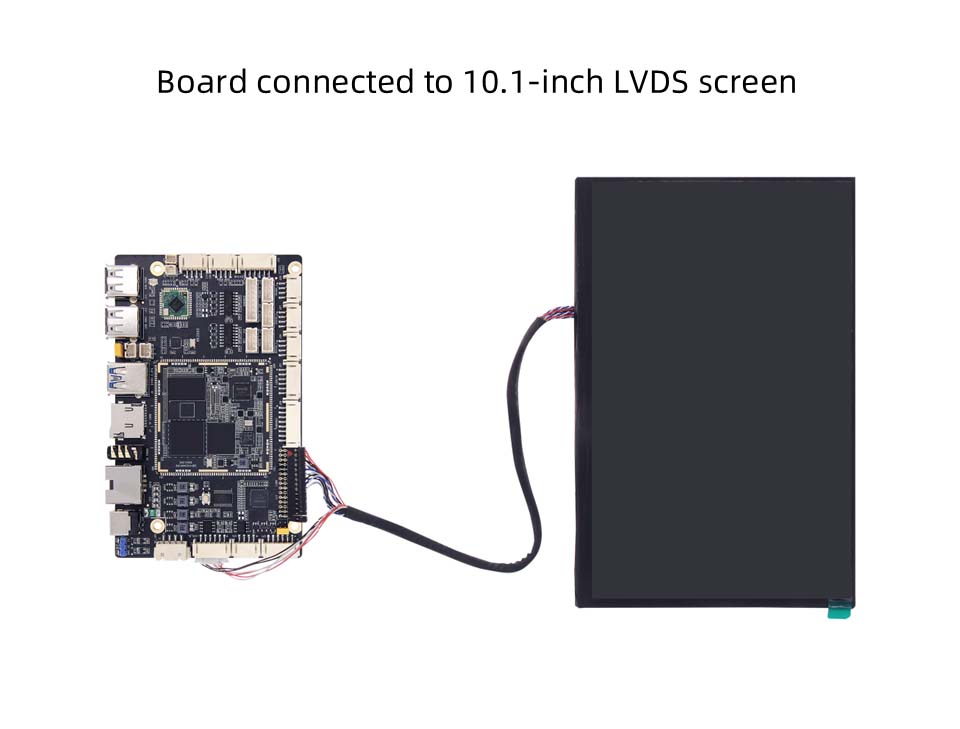

● LVDS: 2*15pin LVDS Screen Interface*1

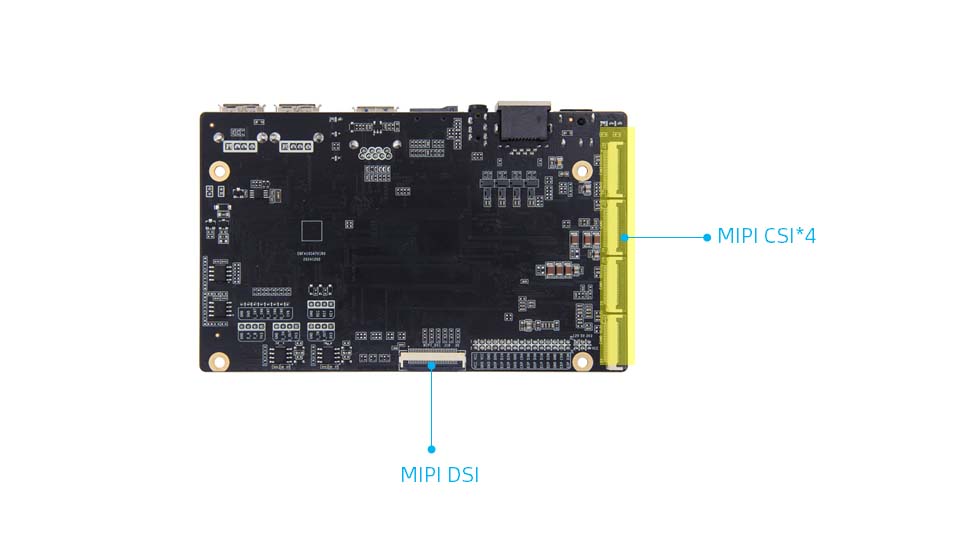

● MIPI-DSI: อินเทอร์เฟซหน้าจอ MIPI*1, อินเตอร์เฟส MIPIDSI และ LVDS ถูกนำมาใช้ซ้ำและค่าเริ่มต้นคือการเชื่อมต่อกับหน้าจอ LVDS หากคุณเลือกที่จะเชื่อมต่อกับ mipidsi คุณต้องเปลี่ยนตัวต้านทาน

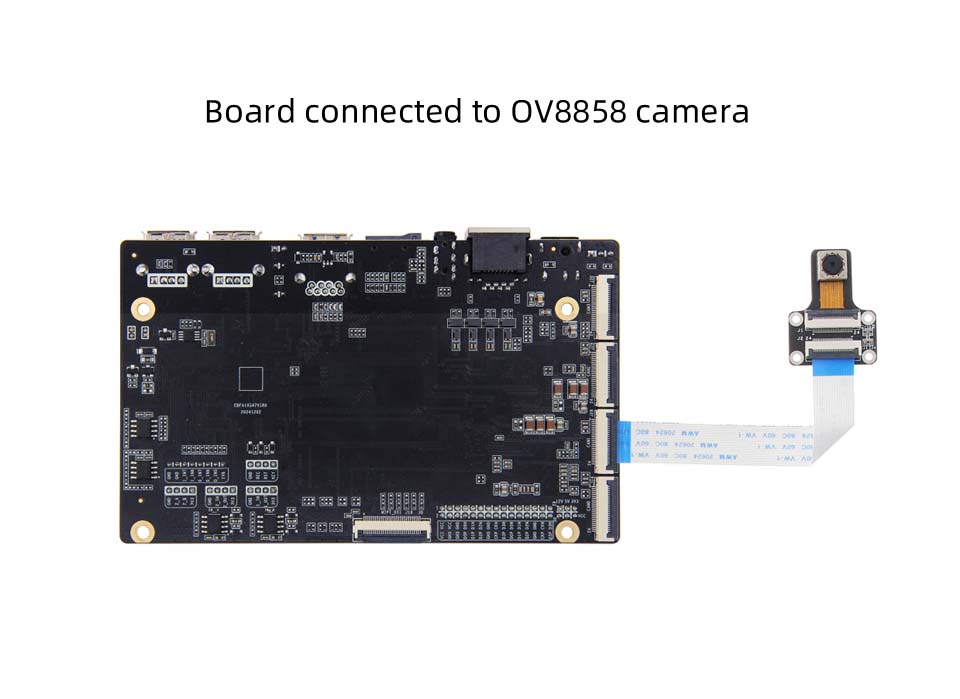

● MIPI-CSI: อินเทอร์เฟซกล้อง MIPI*4 สามารถเสียบเข้ากับกล้อง IMX415/OV8858 ของร้านค้า (ชุดค่าผสมเริ่มต้นคือกล้อง OV8858)

●หน้าจอสัมผัสแบบ capacitive: LVDS Touch Screen Interface*1

●แบ็คไลท์ LCD: LVDS Backlight Interface*1

●อินเตอร์เฟสกำลังไฟหน้าจอ: อินเตอร์เฟสการเลือกแรงดันไฟฟ้า LVDS*1

● USB2.0: USB Hub Interface*4

● USB3.0: อินเตอร์เฟส USB OTG*1, ค่าเริ่มต้นคือโหมดอุปกรณ์โหมดสามารถเลือกได้ผ่านฝาจัมเปอร์

● wifi: โมดูล wifi6 ออนบอร์ดรุ่น: AIC8800D40L

●ผู้ถือการ์ด TF: รองรับการ์ด Micro SD (TF) เพื่อเริ่มระบบสูงสุด 512GB
