Rockchip RK3566 BTB Core Board

1. บอร์ด Core BTB ROCKCHIP RK3566 BTB สามารถใช้เป็นคอมพิวเตอร์บอร์ดเดี่ยวประสิทธิภาพสูงและเมนบอร์ดแบบฝังตัวสำหรับการแสดงผลการควบคุมการส่งสัญญาณเครือข่ายการจัดเก็บไฟล์การคำนวณขอบและสถานการณ์อื่น ๆ

2. การใช้ Rockchip RK3566 เป็นชิปหลักใช้เทคโนโลยีกระบวนการ 22nm ด้วยความถี่หลักสูงถึง 1.8GHz รวมเข้ากับโปรเซสเซอร์ quad-core 64-bit-A55 และ malig522EE PROCANSOR ของ MALIG522EE

3. จัดเตรียมชุดหน่วยความจำและการจัดเก็บข้อมูลที่หลากหลายให้เลือกการกำหนดค่าฮาร์ดแวร์ออนบอร์ดมีความสมดุลและช่วงแอปพลิเคชันกว้าง

4. พลังการคำนวณ NPU อิสระในตัวสามารถเข้าถึง 1TOPS ซึ่งสามารถใช้สำหรับแอพพลิเคชั่น AI ปัญญาประดิษฐ์ที่มีน้ำหนักเบา

5. การรวมเข้าด้วยกันสูงพร้อมอินเทอร์เฟซการขยายตัวที่หลากหลายพร้อมพอร์ต Gigabit Ethernet, HDMI, EDP, Minipcle, USB3.0, USB2.0, อินเทอร์เฟซหน้าจอ MIPI และอินเทอร์เฟซกล้อง MIPI, อินเทอร์เฟซเสียงและอุปกรณ์ต่อพ่วงอื่น ๆ

6. สนับสนุนอย่างเป็นทางการอย่างเป็นทางการ Andriod 11, Debain, ภาพระบบปฏิบัติการ Ubuntu และสามารถนำไปใช้กับสภาพแวดล้อมแอปพลิเคชันที่หลากหลาย

7. โอเพ่นซอร์สอย่างสมบูรณ์โดยให้บทเรียนอย่างเป็นทางการชุดพัฒนาไดรเวอร์ SDK ที่สมบูรณ์แผนการออกแบบและทรัพยากรอื่น ๆ คุณสามารถเริ่มต้นได้อย่างง่ายดายโดยไม่ต้องมีจุดบอด

คุณสมบัติของผลิตภัณฑ์

1. ฟรี SDK

2. บอร์ดต่อโครงสร้างบอร์ด RK3566 RK3568 สองบอร์ดหลักเข้ากันได้

3. รองรับอินเทอร์เฟซหลายหน้าจอรองรับเอาต์พุตเฟรมได้สูงสุด 4K60 รองรับ HDMI, MIPI DSI, EDP, LVDS

4. NPU อิสระในตัวพลังการคำนวณสามารถเข้าถึง 1TOPS

5. การกำหนดค่าหลายครั้ง: 1/2/4/8GB LPDDR4; 8/32/64/128GB EMMC

6. การถอดรหัส 4K; ท่าเรืออีเธอร์เน็ตกิกะบิต; USB3.0

7. ให้การสนับสนุนทางเทคนิค

พารามิเตอร์ผลิตภัณฑ์

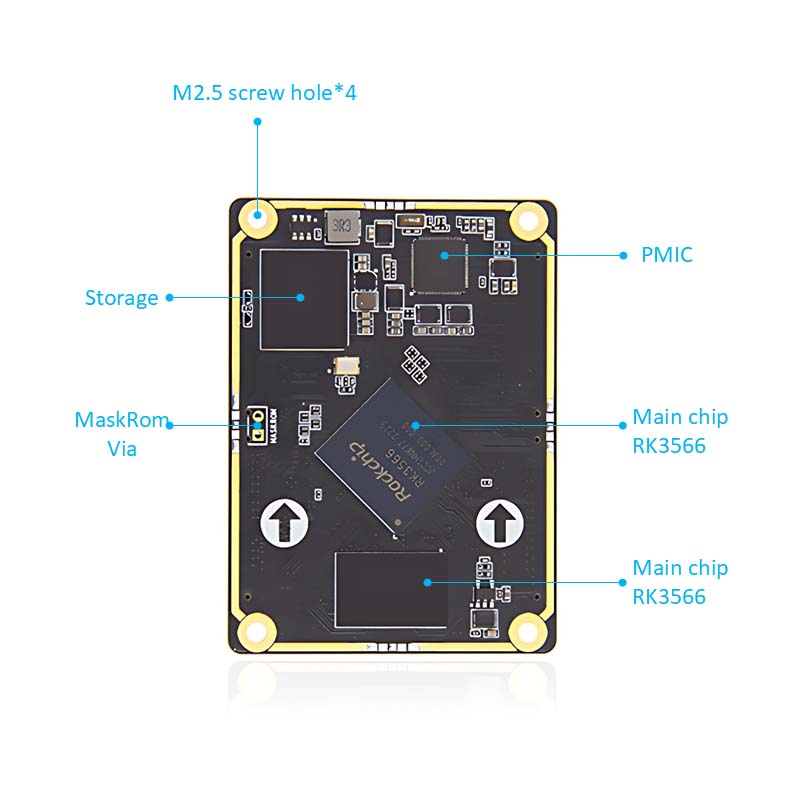

พารามิเตอร์หลักของบอร์ด

ตัวเชื่อมต่อ: 260PINS DDR4 ตัวเชื่อมต่อรุ่น: ASOA826-H2SB-7H

ชิปหลัก: RK3566 (Quad-Core Cortex-A55, 1.8GHz, Mali-G52)

IO: 260 นิ้วทองคำระยะห่าง 0.5 มม. นำไปสู่ ​​I0 ทั้งหมด

หน่วยความจำ: 1/2/4/8GB, LPDDR4/4X, 1056MHz

ที่เก็บ: 8/32/64/128GB, EMMC

พารามิเตอร์ข้างกระดาน

ตัวเชื่อมต่อ: 260PINS DDR4 ตัวเชื่อมต่อรุ่น: ASOA826-H2SB-7H

อินเทอร์เฟซพลังงาน: 12V@1A (1A ขึ้นไป) อินพุต DC, อินเตอร์เฟส DC

อีเธอร์เน็ต: พอร์ตอีเธอร์เน็ตที่ปรับตัวได้ 10/100/1000m

HDMI: อินเตอร์เฟสหน้าจอ HDMI2.0*1, ความละเอียดสูงสุด 4096*2160@60Hz

LVDS: อินเตอร์เฟสหน้าจอ LVDS*1, ช่องเดี่ยว 8 บิต

MIPI-DSI: อินเทอร์เฟซหน้าจอ MIPI*1; โหมด mipi เดี่ยวความละเอียดสูงสุด 1920*1080@60Hz

MIPI-CSI: อินเทอร์เฟซกล้อง MIPI*2, กล้อง IMX415/OV8858 ที่สามารถทำได้

edp: edp1.3 อินเตอร์เฟสหน้าจอ*1, อินเตอร์เฟสสัมผัส EDP*1

USB2.0: อินเทอร์เฟซ Type-A*3 (โฮสต์); อินเทอร์เฟซ Type-C*1 (OTG) สำหรับอินเตอร์เฟสการเผาไหม้เฟิร์มแวร์

USB3.0: อินเตอร์เฟส Type-A*1 (โฮสต์)

WiFi+Bluetooth: โมดูล Wifi Bluetooth, รุ่น: RTL8821CU

PCLE Interface: Mini-Pcle ​​Interface สามารถใช้กับการ์ดเครือข่าย WiFi ความสูงหรือครึ่งความสูง, โมดูล 4G หรือโมดูลอินเตอร์เฟสขนาดเล็กอื่น ๆ

ผู้ถือซิมการ์ด: ต้องใช้ฟังก์ชั่นซิมการ์ดกับโมดูล 4G

1²C: 1²C*2

พอร์ตอนุกรม: Debug พอร์ตอนุกรม*1 (UART2) พารามิเตอร์เริ่มต้นพารามิเตอร์ 1500000-8-N-1; LVTTL พอร์ตอนุกรม*2 (UART7 & UART9); RS232*2 (UART3 & UART4); RS485*2 (UART1 & UART6)

ผู้ถือการ์ด TF: รองรับการ์ด Micro SD (TF) เพื่อเริ่มระบบสูงสุด 512GB

เสียง: เอาต์พุตเสียง, แจ็คเสียง 3.5 มม.*1 (สีเขียว); อินพุตเสียงแจ็คเสียง 3.5 มม.*1 (สีแดง) อินเตอร์เฟสไมโครโฟนไมค์*1

อินเทอร์เฟซลำโพง SPK*1 สามารถเชื่อมต่อ 1W Power Speaker

ปุ่ม: ปุ่มเปิดปิด; ปุ่ม maskrom; ปุ่มกู้คืน

ตัวรับสัญญาณอินฟราเรด: รองรับฟังก์ชั่นการควบคุมระยะไกลอินฟราเรด

RTC: ซ็อกเก็ตพลังงาน RTC*1

อินเทอร์เฟซพัดลม: รองรับการติดตั้งการระบายความร้อนพัดลม 5V
