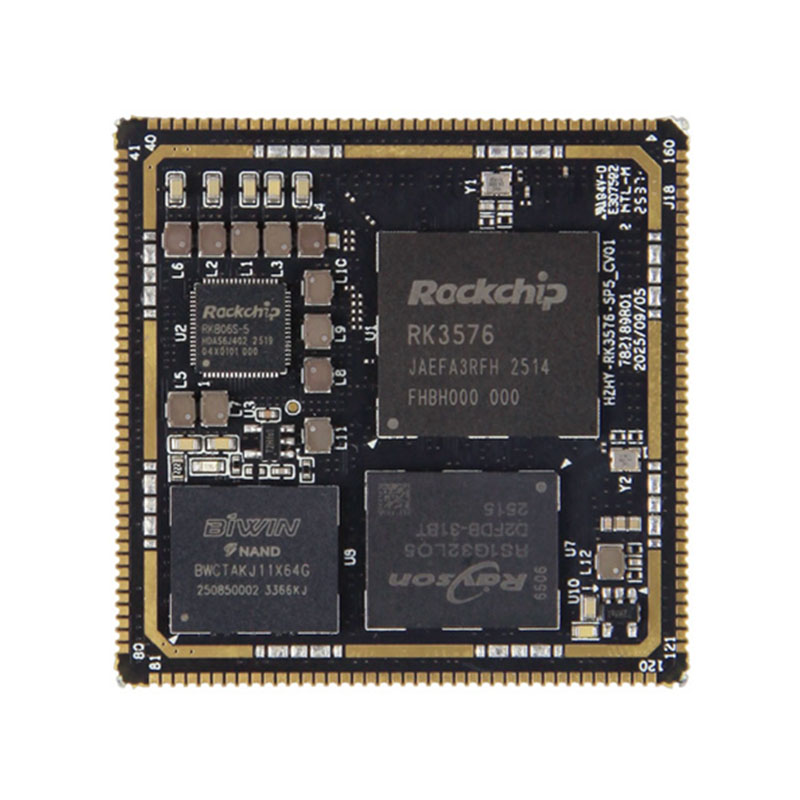

Rockchip RK3576 SOM

แกนหลักของ RK3576 SOM มีการกำหนดค่า CPU octa-core อันทรงพลัง โดยมี Cortex-A72 สี่คอร์ทำงานที่ 2.2GHz และ Cortex-A53 สี่คอร์ที่ 1.8GHz สถาปัตยกรรมที่แตกต่างกันขนาดใหญ่ LITTLE นี้ช่วยให้สามารถโหลดบาลานซ์ได้อย่างชาญฉลาด ทำให้มั่นใจได้ถึงประสิทธิภาพที่เหนือกว่าสำหรับการทำงานหลายอย่างที่ซับซ้อน ในขณะเดียวกันก็เพิ่มประสิทธิภาพการใช้พลังงานให้เหมาะสมเพื่อการทำงานที่ยาวนานขึ้น ซึ่งมีความสำคัญอย่างยิ่งต่อสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการพลังงานที่เข้มงวด

RK3576 SOM มาพร้อมกับ 6TOPS@INT8 NPU ที่เป็นเลิศในการอนุมาน AI บนอุปกรณ์ รองรับการทำงานที่มีความแม่นยำแบบผสม รวมถึง INT4, INT8 และ FP16 และเข้ากันได้อย่างสมบูรณ์กับเฟรมเวิร์กการเรียนรู้เชิงลึกกระแสหลัก เช่น TensorFlow และ PyTorch ช่วยให้นักพัฒนาปรับใช้แอปพลิเคชัน AI ได้อย่างราบรื่น เช่น คอมพิวเตอร์วิทัศน์ การรู้จำเสียง และการวิเคราะห์ Edge โดยไม่ต้องพึ่งพาการประมวลผลแบบคลาวด์ ลดเวลาแฝง และเพิ่มความเป็นส่วนตัวของข้อมูล

Mali-G52 MC3 GPU ในตัวช่วยเพิ่มความสามารถด้านมัลติมีเดียและกราฟิกของ SOM ให้ดียิ่งขึ้น ด้วยการรองรับมาตรฐานอุตสาหกรรม เช่น OpenGL ES 3.2 และ Vulkan 1.2 ทำให้สามารถเรนเดอร์ 3D ได้อย่างราบรื่น การประมวลผลวิดีโอความละเอียดสูง และการแสดงภาพ UI ขั้นสูง ซึ่งสมบูรณ์แบบสำหรับแอปพลิเคชันต่างๆ เช่น HMI อุตสาหกรรม ป้ายดิจิทัล และระบบเฝ้าระวังอัจฉริยะ

ในฐานะโซลูชันระดับอุตสาหกรรม RK3576 SOM ได้รับการออกแบบทางวิศวกรรมให้ตอบสนองความต้องการที่เข้มงวดของสภาพแวดล้อมทางอุตสาหกรรม เพื่อให้มั่นใจว่าการทำงานมีเสถียรภาพแม้ในสภาวะที่ไม่เอื้ออำนวย เราเสนอบริการปรับแต่ง OEM และ ODM ที่ยืดหยุ่นซึ่งปรับให้เหมาะกับความต้องการเฉพาะของโครงการของคุณ รวมถึงการกำหนดค่าอินเทอร์เฟซที่กำหนดเอง ตัวเลือกหน่วยความจำ และการเพิ่มประสิทธิภาพซอฟต์แวร์ ไม่ว่าคุณจะต้องการบอร์ดหลัก RK3576 มาตรฐานหรือบอร์ดแบบฝังที่ปรับแต่งเองทั้งหมด โซลูชันของเราจะเร่งวงจรการพัฒนาผลิตภัณฑ์ของคุณและลดเวลาในการนำออกสู่ตลาด

เลือก Rockchip RK3576 SOM สำหรับแพลตฟอร์มแบบฝังประสิทธิภาพสูงที่เชื่อถือได้ ซึ่งผสมผสานความทนทานระดับอุตสาหกรรม การประมวลผล AI ที่ทรงพลัง และการปรับแต่งที่หลากหลาย ปลดล็อกความเป็นไปได้ใหม่ๆ สำหรับแอปพลิเคชัน Edge อัจฉริยะของคุณ

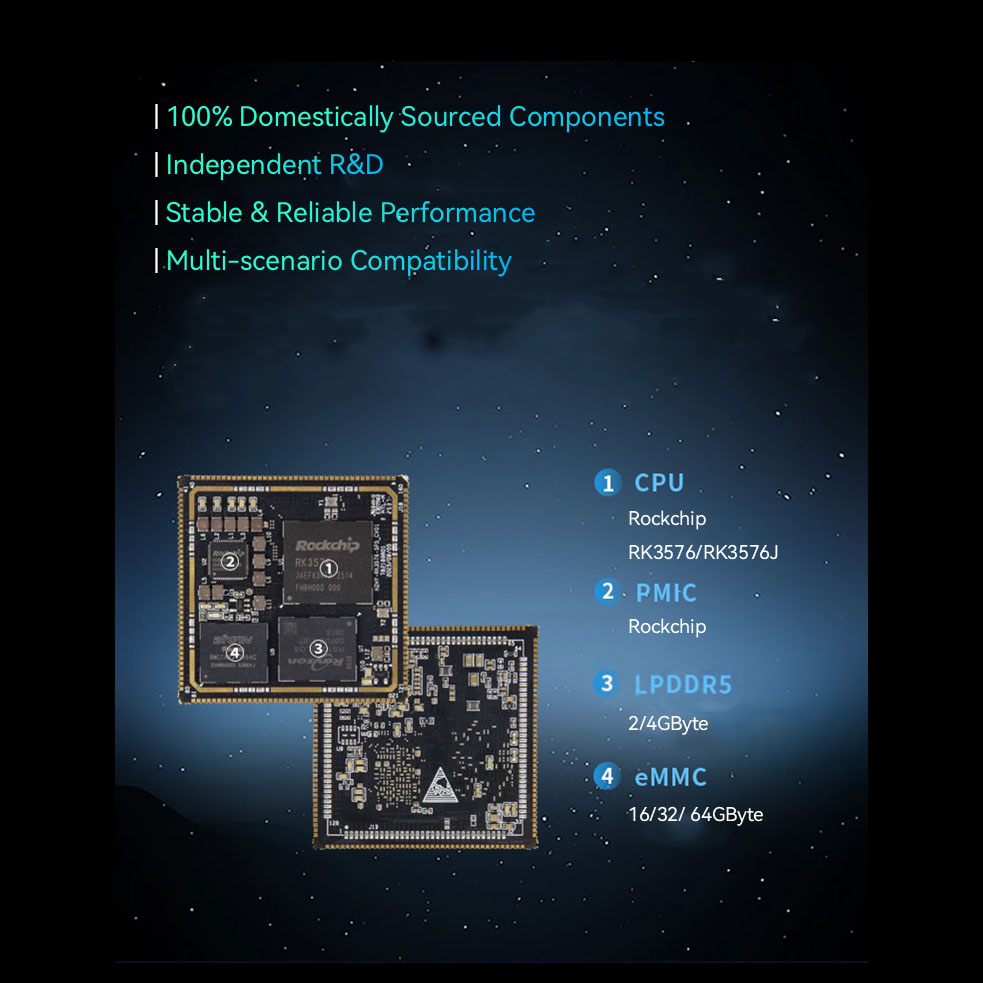

ข้อมูลจำเพาะฮาร์ดแวร์ RK3576 SOM

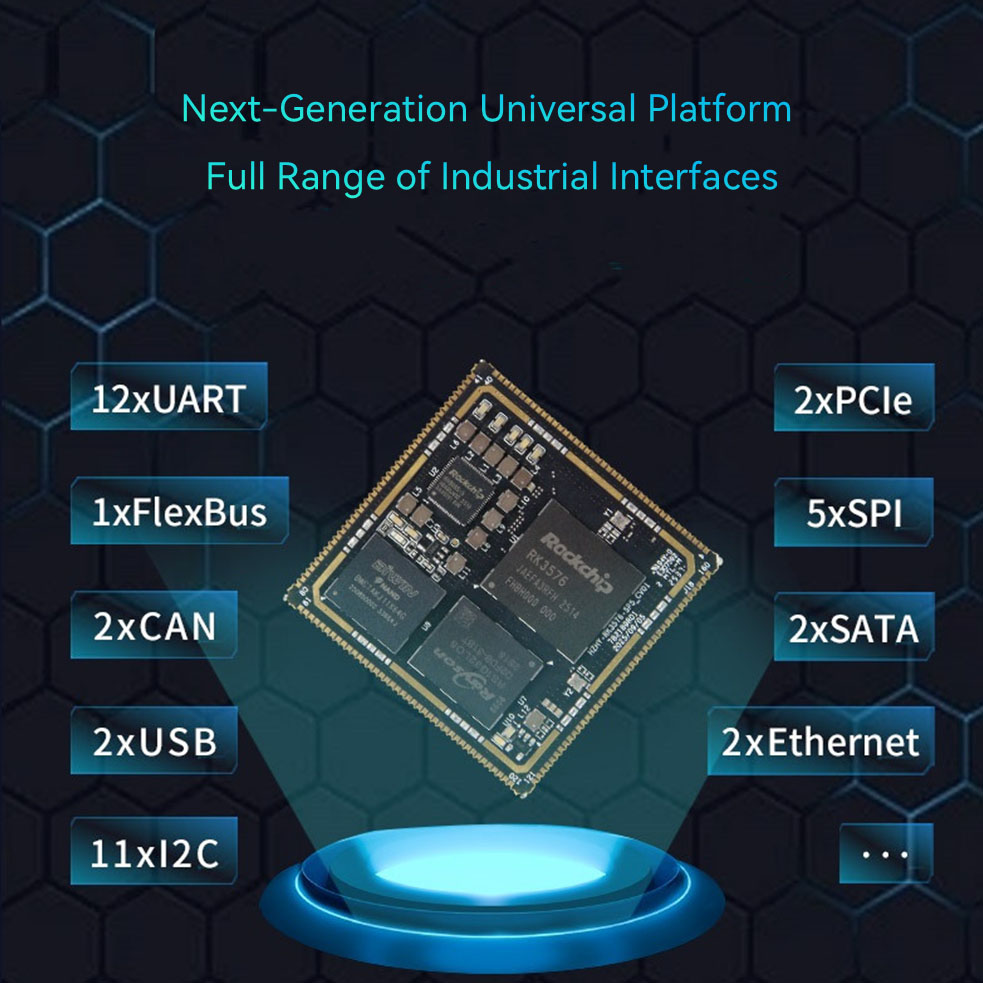

● ซีพียู: โปรเซสเซอร์ Quad-core Cortex-A72 + โปรเซสเซอร์ Quad-core Cortex-A53

● ความเร็วสัญญาณนาฬิกา: 2.2GHz

● หน่วยความจำ: 2/4GB LPDDR5 (ความจุจะแตกต่างกันไปขึ้นอยู่กับเวอร์ชันที่ซื้อ)

● EMMC: 32/64GB eMMC (ความจุจะแตกต่างกันไปขึ้นอยู่กับเวอร์ชันที่ซื้อ)

● การประมวลผลมัลติมีเดีย: รองรับตัวถอดรหัส 4K@120fps H.265, VP9, ​​AVS2 และ AV1; รองรับตัวถอดรหัส H.264 4K@60fps; รองรับตัวเข้ารหัส 4K@60fps H.264 และ H.265 ตัวเข้ารหัส/ตัวถอดรหัส JPEG คุณภาพสูง

● หน่วยประมวลผลกราฟิก: ARM Mali-G52-MC3

● NPU: NPU อิสระในตัว พลังการประมวลผล 6 TOPS @INT8

● ขนาด: 45 มม. x 45 มม

● อินเทอร์เฟซ: อินเทอร์เฟซรูแสตมป์ 288 พิน

● อุณหภูมิ: -40°C~+85°C / 0°C~+70°C

● แรงดันไฟฟ้าขณะทำงาน: 5V

● ระบบปฏิบัติการ: Linux, Ubuntu

พารามิเตอร์การทำงานของ RK3576 SOM

● SDMMC (≤2 ช่อง): รองรับโปรโตคอล SDI03.0 และโปรโตคอล MMCV4.51 ความกว้างบัสข้อมูล 4 สาย; รองรับโหมด SDR104 ความเร็วสูงสุด 200MHz หมายเหตุ: เฉพาะ SDMMC0 เท่านั้นที่รองรับ System Boot และมีค่าเริ่มต้นเป็นฟังก์ชันการ์ด SD

รองรับการอัพเกรดเฟิร์มแวร์ผ่านการ์ด SD เมื่อ EMMC/UFS ว่างเปล่า และยังรองรับการอัพเกรดเฟิร์มแวร์ของ EMMC/UFS ผ่านการ์ด SD หลังจากบูต EMMC/UFS SDMMC0 กำหนดค่า VCCIO_SD_S0 เป็นเอาต์พุต 1.8V หรือ 3.3V ตามโหมดการทำงานต่อพ่วงและตามจริง SDMMC1 คือ 3.3V; ทรัพยากรพินบางตัวเป็นแบบมัลติเพล็กซ์

● SARADC (≤7ช่อง): ความละเอียด SARADC คือ 12 บิต ความเร็ว 1MS/s ช่วงแรงดันไฟฟ้าอินพุตคือ 0~1.8V; หมายเหตุ: SARADC_VINO_BOOT มีไว้สำหรับการตั้งค่าลำดับการบูต SYSTEMBOOT และไม่สามารถใช้กับฟังก์ชันอื่นได้ SARADC_VIN1 มีค่าเริ่มต้นเป็นพอร์ตการสุ่มตัวอย่างอินพุตค่าคีย์ และเป็นแบบมัลติเพล็กซ์เป็นปุ่มโหมดการกู้คืน (ไม่สามารถแก้ไขได้)

SARADC_VIN2 คือ ID ฮาร์ดแวร์ของบอร์ดที่ไม่ได้นำออกมา SARADC_VIN3 เป็นมัลติเพล็กซ์สำหรับการตรวจจับเสียง

SARADC_VIN4~7 สามารถใช้ได้โดยตรง

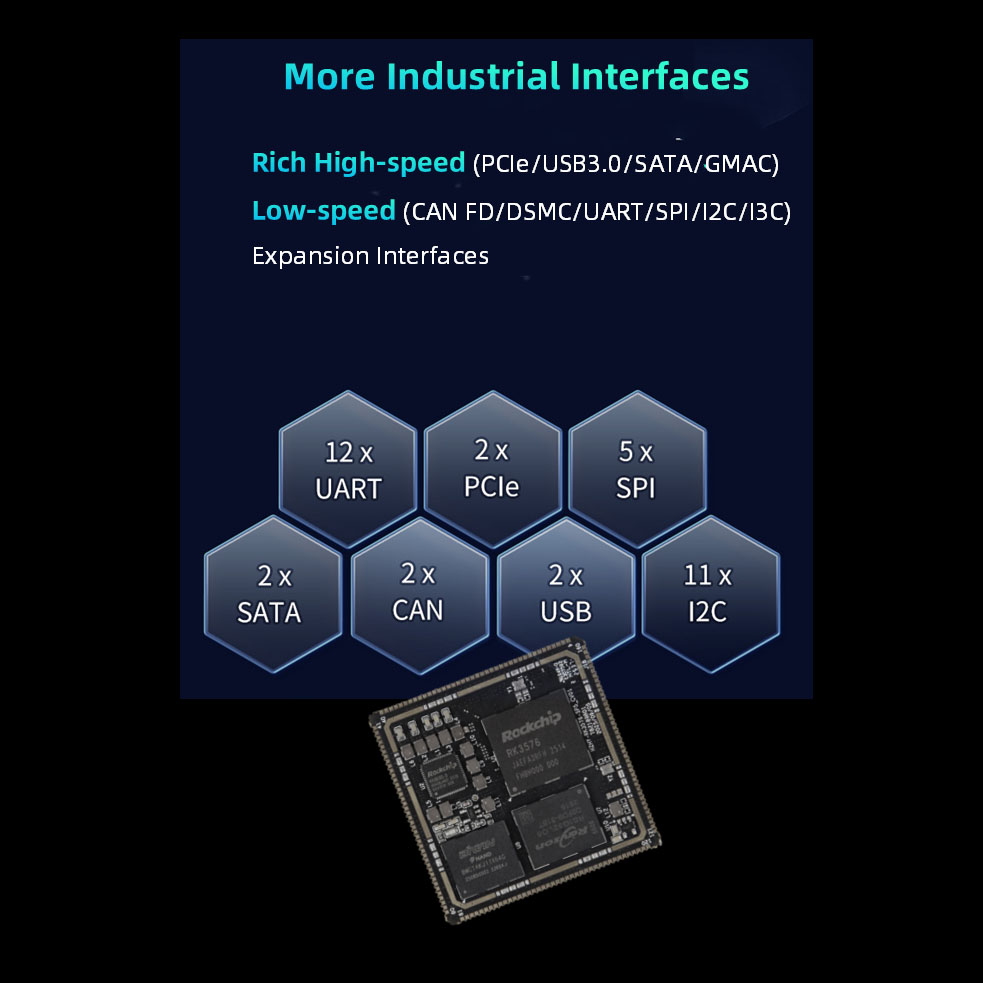

● USB (≤2ช่อง): หมายเหตุ: USB2_OTG0 เป็นพอร์ตการเบิร์นเฟิร์มแวร์เริ่มต้นสำหรับ RK3576 โปรดแน่ใจว่าได้จองอินเทอร์เฟซนี้ในแอปพลิเคชัน USB3 และ USB2.0 OTG สามารถทำหน้าที่เป็นอุปกรณ์หรือโฮสต์พร้อมกันเท่านั้น สัญญาณ SS (5Gbps) ของ USB3 OTG0 เป็นแบบมัลติเพล็กซ์ด้วย DP1.4; สัญญาณ SS (5Gbps) ของ USB3 OTG1 เป็นแบบมัลติเพล็กซ์ด้วย PCIE1 หรือ SATA1 และฟังก์ชัน USB ไม่สามารถใช้งานได้เมื่อตั้งค่าเป็นฟังก์ชัน PCIE หรือ SATA

● SATA (≤2ช่อง): รองรับฟังก์ชัน SATA PM แต่ละพอร์ตสามารถรองรับอุปกรณ์ได้ 5 เครื่อง รองรับ SATA 1.5Gb/s, SATA 3.0Gb/s, SATA 6.0Gb/s; รองรับ eSATA

หมายเหตุ: คอนโทรลเลอร์ SATA0 และ PCIe0 เป็นแบบมัลติเพล็กซ์ คอนโทรลเลอร์ SATA1 และ PCIe1 หรือ USB3_OTG1 เป็นแบบมัลติเพล็กซ์

● PCIe (≤2 ช่อง): คอนโทรลเลอร์ PCIe 2.1 2 ตัว ทั้งคู่รองรับเฉพาะโหมด RC เท่านั้น

หมายเหตุ: คอนโทรลเลอร์ PCIe0 และ SATA0 เป็นแบบมัลติเพล็กซ์ คอนโทรลเลอร์ PCIe1 และ SATA1 หรือ USB3_OTG1 เป็นแบบมัลติเพล็กซ์

● MIPI DPHY CSI RX (≤2 ช่อง): 2 พอร์ต MIPI DPHY CSI RX รองรับโหมด MIPI-CSI 2/4 เลน;

หมายเหตุ: ขณะนี้ยังไม่รองรับการแยกเป็นโหมด 2 เลน + 2 เลน สามารถเชื่อมต่อกล้องได้สูงสุด 2 ตัว

● MIPI DCPHY CSI RX (≤1ช่องสัญญาณ): 1 ​​พอร์ต MIPI DCPHY CSI RX รองรับโหมด MIPI-DPHY 1/2/4 เลนหรือโหมด 0/1/2 Trio MIPI-CPHY;

● หมายเหตุ: ไม่รองรับการแยกเป็นโหมด 2 เลน + 2 เลน TX และ RX ของ MIPI DCPHY Combo PHY สามารถกำหนดค่าพร้อมกันเป็นโหมด DPHY TX และ DPHY RX เท่านั้น หรือพร้อมกันเป็นโหมด CPHY TX และ CPHY RX CIF (≤1ช่อง): อินเทอร์เฟซ DVP 16 บิตสูงสุด 1 ช่องรองรับ 8/10/12/16 บิต;

หมายเหตุ: อินเทอร์เฟซ 3.3V มีการใช้ทรัพยากรพินบางส่วนร่วมกัน

● HDMI TX (≤1ช่องสัญญาณ): รองรับสูงสุด HDMI 2.1 รองรับสูงสุด 4K@120Hz รองรับโหมด HDMI FRL และเข้ากันได้กับโหมด HDMI TMDS รุ่นเก่า

หมายเหตุ: แชร์กับคอนโทรลเลอร์ eDP;

● eDP (≤1 channel): รองรับ eDP 3.1 รองรับสูงสุด 4K@60Hz รองรับโหมด 1/2/4 Lane ไม่รองรับ Swap; หมายเหตุ: แชร์กับคอนโทรลเลอร์ eDP;

● MIPI DCPHYCSI TX (≤1ช่องสัญญาณ): 1 ​​พอร์ต MIPI DCPHYCSI RX รองรับโหมด 1/2/3/4 Lanes MIPI-DPHY หรือ 0/1/2 Trio MIPI-CPHY;

● หมายเหตุ: ไม่รองรับการแยกเป็นโหมด 2Lane+2Lane; MIPI DCPHY Combo PHY's TX และ RX สามารถกำหนดค่าได้พร้อมกันเป็นโหมด DPHY TX, DPHY RX หรือพร้อมกันเป็นโหมด CPHY TX, CPHY RX

● DP (≤1 ช่องสัญญาณ): รองรับ eDP 3.1 รองรับสูงสุด 4K@120Hz รองรับโหมด 1/2/4 Lane รองรับ Swap;

หมายเหตุ: แชร์กับสัญญาณ SS ของ USB3 OTG0;

● LCD (≤1ช่องสัญญาณ): รองรับโหมด RGB 24 บิต ความละเอียดสูงสุด 1920x1080@60Hz; รองรับโหมด 16 บิต BT1120 ความละเอียดสูงสุด 1920x1080@60Hz; รองรับโหมด 8 บิต BT656 ความละเอียดสูงสุด 720x576@60Hz; หมายเหตุ: มีการแชร์ทรัพยากรพินบางส่วน

● EBC (≤1 ช่องสัญญาณ): รองรับเอาต์พุต 8 บิต/16 บิต, ระดับสีเทาสูงสุด 32 ระดับ, ความละเอียดสูงสุด 2560x1920@85Hz;

หมายเหตุ: มีการแชร์ทรัพยากรพินบางส่วน

● เสียง (≤9 ช่อง): SAI 5 กลุ่ม รองรับโหมด master-slave ความกว้าง 8 ถึง 32 บิต และอัตราการสุ่มตัวอย่างสูงสุด 48kHz; PDM 2 กลุ่ม, โหมดหลัก, รองรับความสามารถอินพุต 8 ช่อง, ความกว้าง 16 ถึง 32 บิต และอัตราการสุ่มตัวอย่างสูงถึง 192kHz; SPDIFTX 2 กลุ่ม; DSM PWMAudio 1 กลุ่ม;

หมายเหตุ: มีโมดูล ASRC (ตัวแปลงอัตราตัวอย่างแบบอะซิงโครนัส) สี่โมดูลสำหรับการแปลงอัตราตัวอย่างข้อมูลเสียง อินเทอร์เฟซ 1.8V/3.3V ทรัพยากรพินบางตัวจะถูกแชร์

● อีเทอร์เน็ต (≤2 ช่อง): รองรับอินเทอร์เฟซ RGMII 2 อินเทอร์เฟซที่มีอัตราการส่งข้อมูล 10/100/1000Mbps

หมายเหตุ: อินเทอร์เฟซ 3.3V RGMII/RMII ทรัพยากรพินบางส่วนจะถูกแชร์

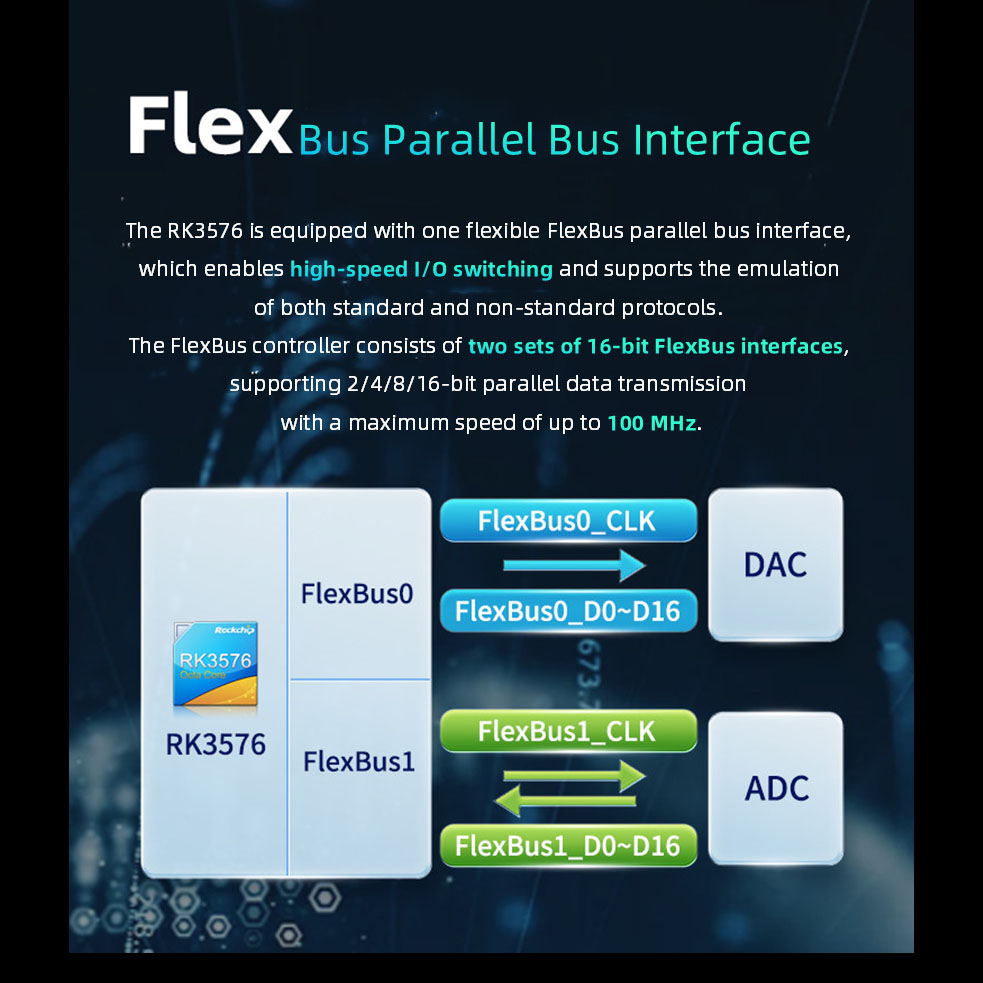

● FlexBus (≤1 ช่องสัญญาณ): รองรับอินเทอร์เฟซบัสขนานที่ยืดหยุ่นได้ - อินเทอร์เฟซ FlexBus ซึ่งสามารถสลับ I/O ความเร็วสูง และสามารถจำลองโปรโตคอลมาตรฐานหรือโปรโตคอลที่ผิดปกติบางโปรโตคอลได้ สถานการณ์การใช้งานทั่วไปคือการรวมกันของ ADC 16 บิตความเร็วสูงและ DAC 16 บิต

หมายเหตุ: อินเทอร์เฟซ 3.3V มีการใช้ทรัพยากรพินบางส่วนร่วมกัน

● DSMC (≤1 ช่องสัญญาณ): อินเทอร์เฟซอนุกรมอัตราข้อมูลสองเท่า ส่วนใหญ่ใช้ในการสื่อสารอุปกรณ์ PSRAM หรือการสื่อสารอุปกรณ์ต่อพ่วงของ LocalBus (เช่น FPGA) หมายเหตุ: อินเทอร์เฟซ 3.3V มีการใช้ทรัพยากรพินบางส่วนร่วมกัน

● UART (≤12 ช่อง): อัตรารับส่งข้อมูลสูงสุดที่รองรับคือ 8Mbps

หมายเหตุ: อินเทอร์เฟซ 1.8V/3.3V ทรัพยากรพินบางส่วนจะถูกแชร์

● I³C (≤2ช่องสัญญาณ): รองรับโหมดที่อยู่ 7 บิตและ 10 บิตด้วยความเร็วสูงสุดถึง 12.5 Mbit/s เข้ากันได้กับบัส I²C ด้วยความเร็วสูงสุดถึง 400 Kbit/s หมายเหตุ: อินเทอร์เฟซ 1.8V/3.3V ทรัพยากรพินบางส่วนจะถูกแชร์

● I²C (≤11 ช่อง): รองรับโหมดที่อยู่ 7 บิตและ 10 บิต ด้วยความเร็วสูงสุดถึง 400 Kbit/s

หมายเหตุ: อินเทอร์เฟซ 1.8V/3.3V ทรัพยากรพินบางส่วนจะถูกแชร์ SPI (≤5ช่อง): โหมด master/slave ที่กำหนดค่าได้ หมายเหตุ: อินเทอร์เฟซ 1.8V/3.3V ทรัพยากรพินบางส่วนจะถูกแชร์

● สามารถ (≤2 ช่อง): รองรับ CAN-FD; รองรับ 1Mbps

หมายเหตุ: อินเทอร์เฟซ 1.8V/3.3V ทรัพยากรพินบางส่วนจะถูกแชร์

● PWM (≤3 ช่อง): ตัวควบคุม PWM อิสระ 3 ตัว รองรับช่องสัญญาณ PWM สูงสุด 16 ช่อง ตัวจับเวลา/ตัวนับ 32 บิต

หมายเหตุ: อินเทอร์เฟซ 1.8V/3.3V ทรัพยากรพินบางส่วนจะถูกแชร์

หมายเหตุ: ทรัพยากรพินบางตัวเป็นแบบมัลติเพล็กซ์ โปรดดูตารางเปรียบเทียบฟังก์ชันพินสำหรับรายละเอียด

ติดต่อเราเพื่อขอตัวอย่างและข้อมูลเพิ่มเติม!

ข้อดีของการบริการ

สั่งซื้อขั้นต่ำ: 1 หน่วย | รองรับคำสั่งซื้อจำนวนมาก | SDK ฟรี | การสนับสนุนด้านเทคนิคฟรี | ยอมรับการปรับแต่งแล้ว

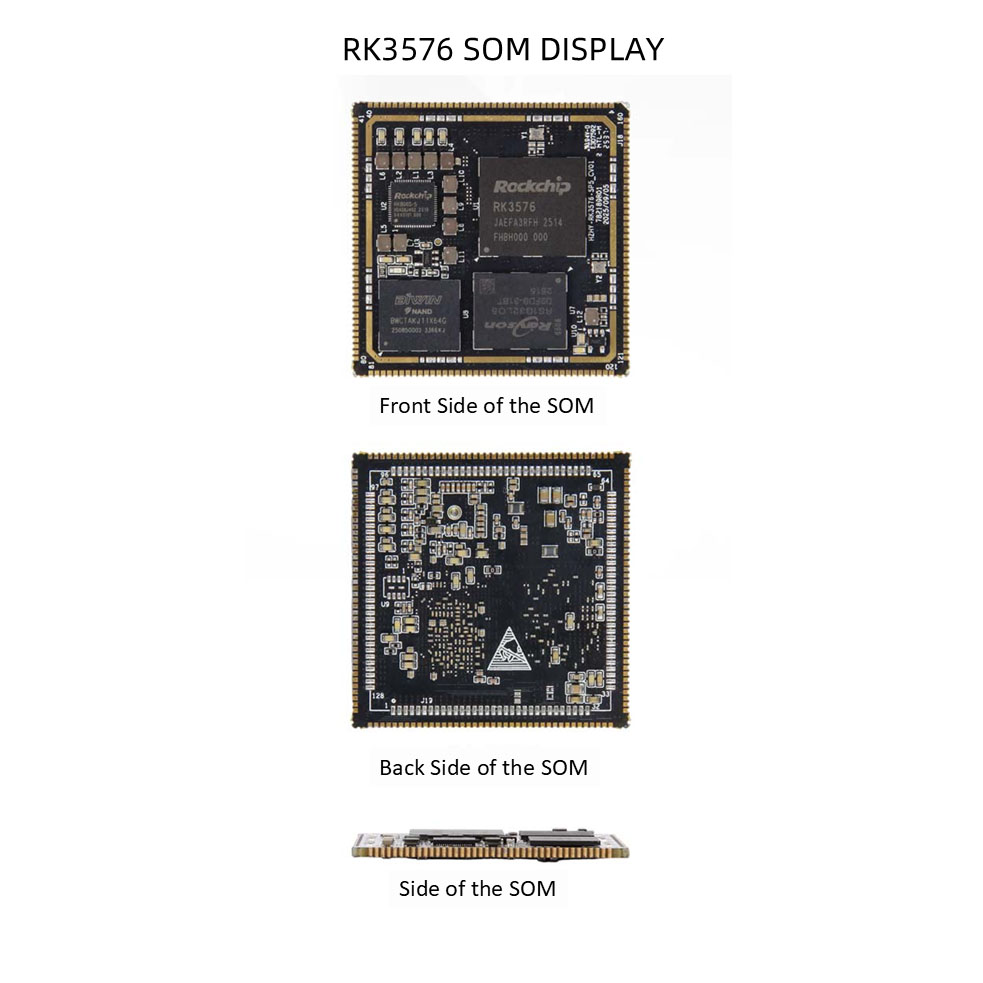

รายละเอียด RK3576 SOM
