Rockchip RK3588 บอร์ด

คุณสมบัติ RKK3588

●กระบวนการขั้นสูง 8nm, สถาปัตยกรรม 64 บิต 8-core, ประสิทธิภาพสูง, การใช้พลังงานต่ำ

● ARM Mali-G610 MC4 GPU, โมดูลเร่งความเร็วกราฟิก 2D โดยเฉพาะ

● 6TOPS NPU เปิดใช้งานสถานการณ์ AI ต่างๆ

●การเข้ารหัสและถอดรหัสวิดีโอ 8K, เอาต์พุตหน้าจอ 8K

●อินเทอร์เฟซการแสดงผลหลายตัวในตัวรองรับการแสดงผลหลายหน้าจอ

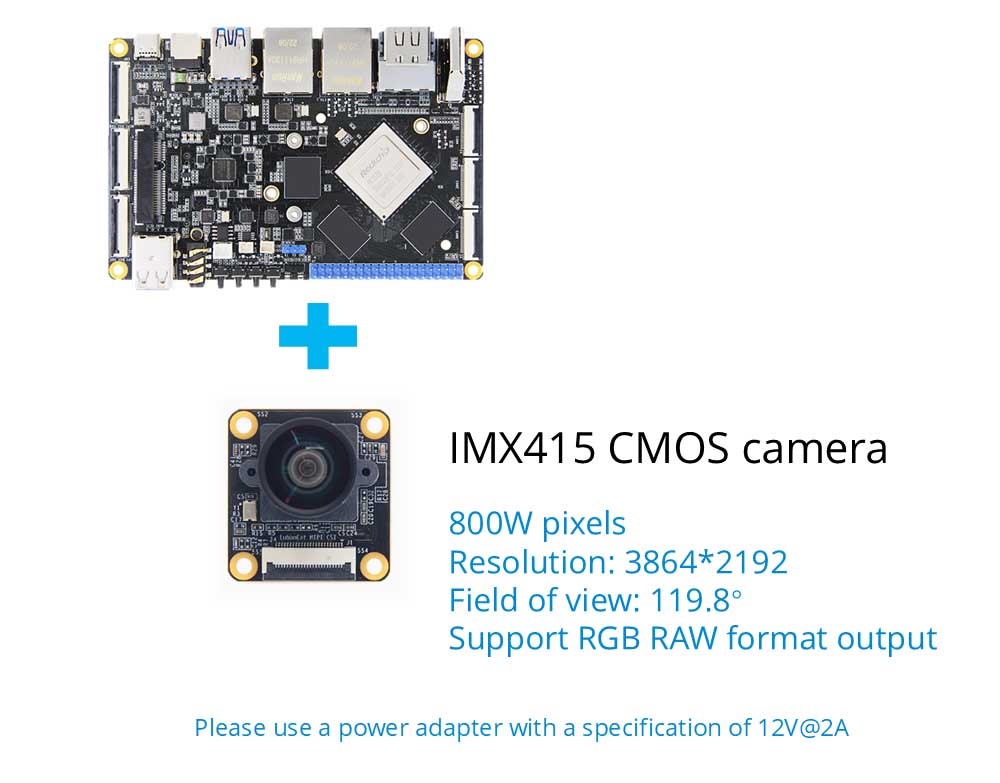

●ความสามารถในการประมวลผลภาพ Super Image, 48MP ISP รองรับอินพุตกล้องหลายตัว

●อินเทอร์เฟซความเร็วสูงที่อุดมไปด้วย (PCIE, Type-C, SATA, Gigabit Ethernet), ง่ายต่อการขยาย

● Android และ Linux OS

การแนะนำบอร์ด RK3588

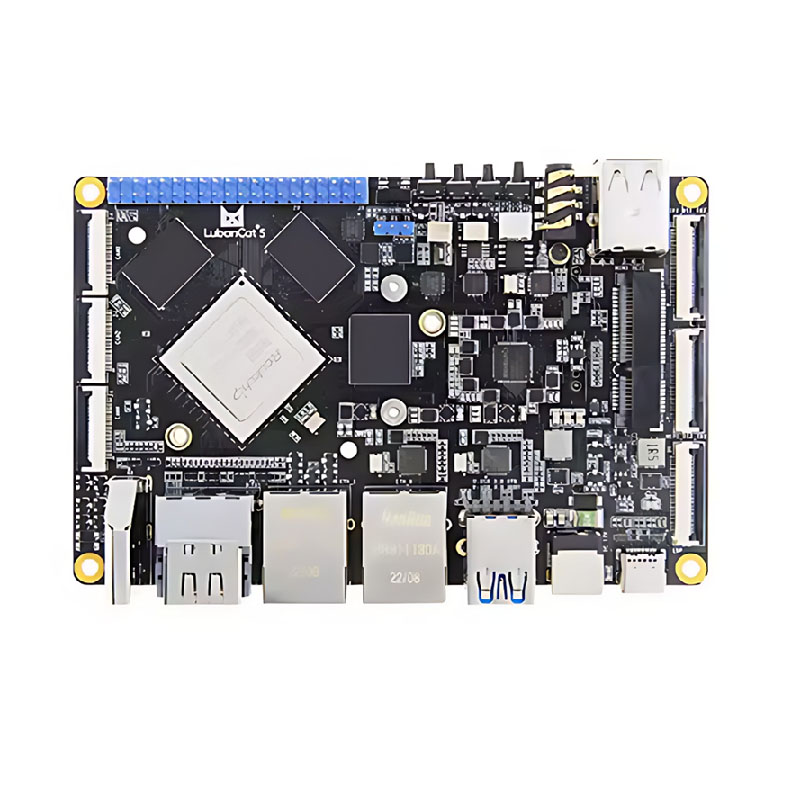

1. คอมพิวเตอร์บอร์ดเดี่ยว TP-5 RK3588 เป็นบอร์ดการพัฒนาที่ทรงพลังซึ่งสามารถใช้เป็นคอมพิวเตอร์บอร์ดเดี่ยวประสิทธิภาพสูงและเมนบอร์ดฝังตัวสำหรับการแสดงผลการควบคุมการส่งเครือข่ายการจัดเก็บไฟล์การคำนวณขอบและสถานการณ์อื่น ๆ

2. ใช้ Rockchip RK3588 เป็นชิปหลักโดยใช้เทคโนโลยีกระบวนการขั้นสูง 8nm ด้วยความถี่หลักสูงสุดถึง 2.4GHz รวมกันเป็นรูปสี่เหลี่ยมจัตุรัส 64-bit-a76 และ quad-core 64-bit-afiding มันมีความสามารถในการประมวลผลภาพที่ยอดเยี่ยมรองรับอินพุตหลายกล้องรองรับการแสดงผลหลายหน้าจอและมี NPU อิสระในตัวเพื่อเสริมสร้างสถานการณ์ AI ต่างๆ

3. จัดเตรียมชุดหน่วยความจำและการจัดเก็บข้อมูลที่หลากหลายให้เลือกการกำหนดค่าฮาร์ดแวร์ออนบอร์ดที่สมดุลและช่วงแอปพลิเคชันที่กว้าง

4. NPU อิสระในตัวมีพลังในการคำนวณสูงถึง 6TOPS ทำให้เกิดสถานการณ์ AI ต่างๆ

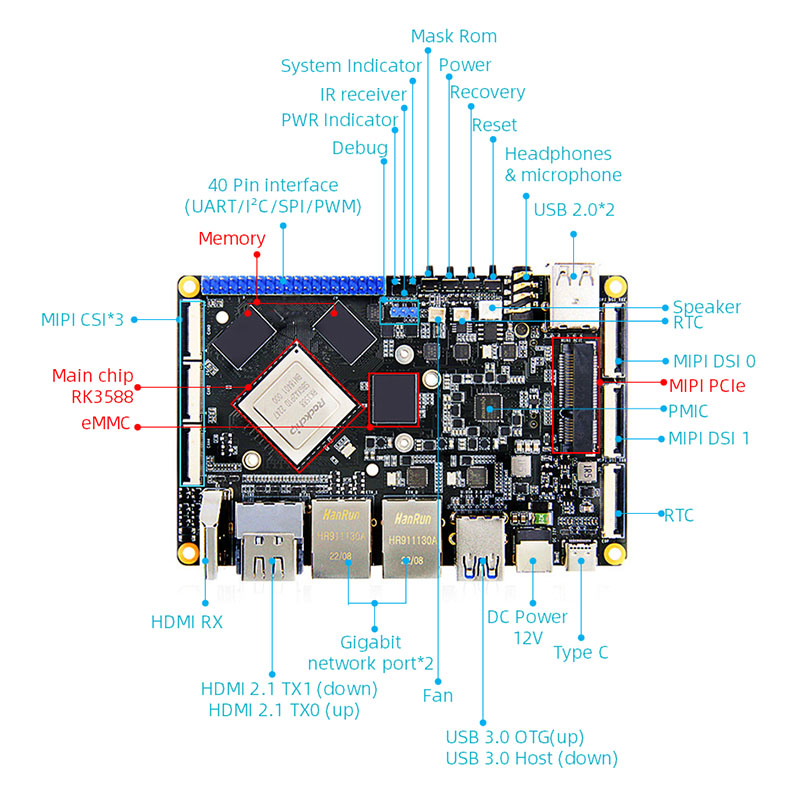

5. การบูรณาการสูงพร้อมอินเทอร์เฟซการขยายตัวที่หลากหลายพร้อมกับพอร์ต Gigabit Ethernet, USB3.0, USB2.0, minipcle, minihdmi, อินเตอร์เฟสหน้าจอ MIPI และอินเทอร์เฟซกล้อง MIPI, อินเทอร์เฟซเสียง, การรับอินฟราเรด

พารามิเตอร์บอร์ด RK3588

●อินเทอร์เฟซพลังงาน: 12V@2A DC อินพุต, DC5.5*2.1 อินเตอร์เฟส

●ชิปหลัก: RK3588 (Quad-core A76+quad-core A55, Mali-G610, 6T การคำนวณกำลัง)

●หน่วยความจำ: 4/8/16GB, LPDDR4X (ข้อกำหนดอื่น ๆ สามารถปรับแต่งได้)

●พื้นที่เก็บข้อมูล: 0/32/64/128GB, EMMC (ข้อกำหนดการจัดเก็บอื่น ๆ สามารถปรับแต่งได้)

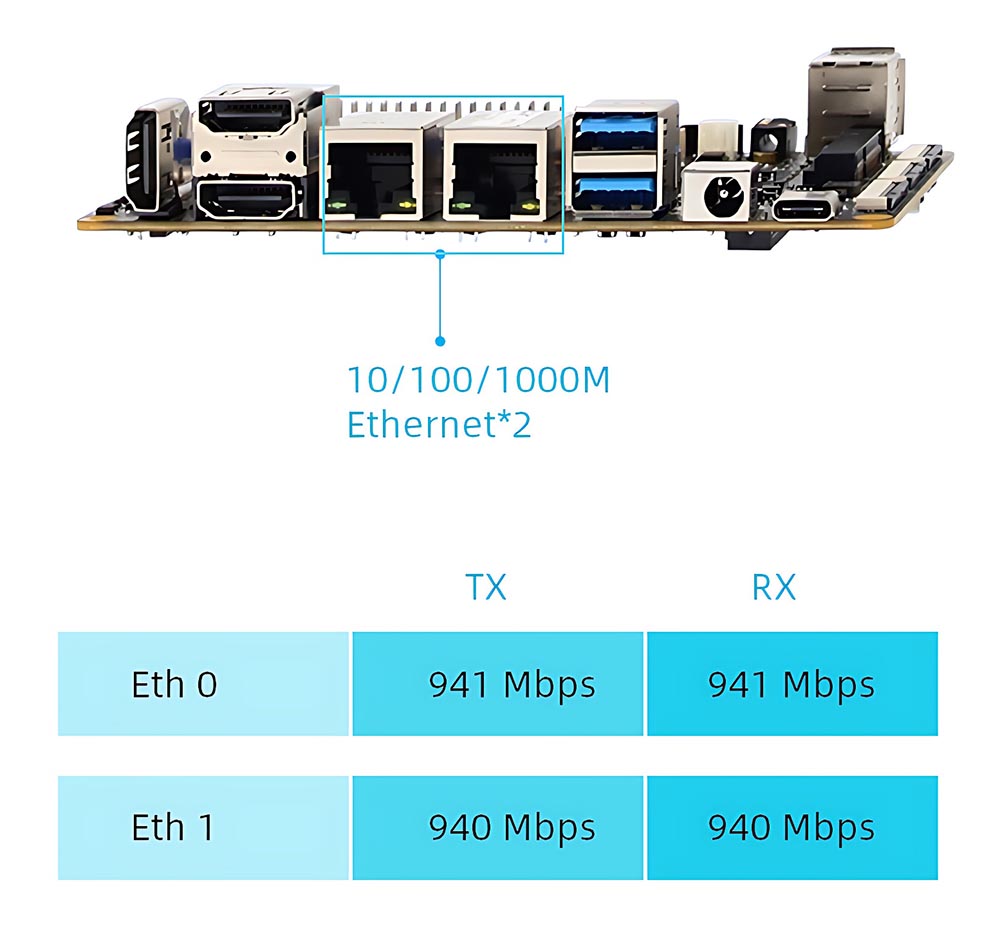

●อีเธอร์เน็ต: พอร์ตเครือข่ายกิกะบิต*2 รองรับอัตราการส่งข้อมูล 10/100/1000Mbps

● HDMI: อินพุต HDMI2.0*1, สูงถึง 3840x2160@60FPS; HDMI2.1 เอาต์พุต*2 รองรับการแสดงผลหลายหน้าจอพร้อมหน้าจออื่น ๆ ความละเอียดสูงสุด 7680x4320@60Hz (ความละเอียด 8K)

● EDP: อินเตอร์เฟสหน้าจอ EDP*1 รองรับการแสดงผลหลายหน้าจอพร้อมหน้าจออื่น ๆ ความละเอียดสูงสุดคือ 3840x2160@60Hz

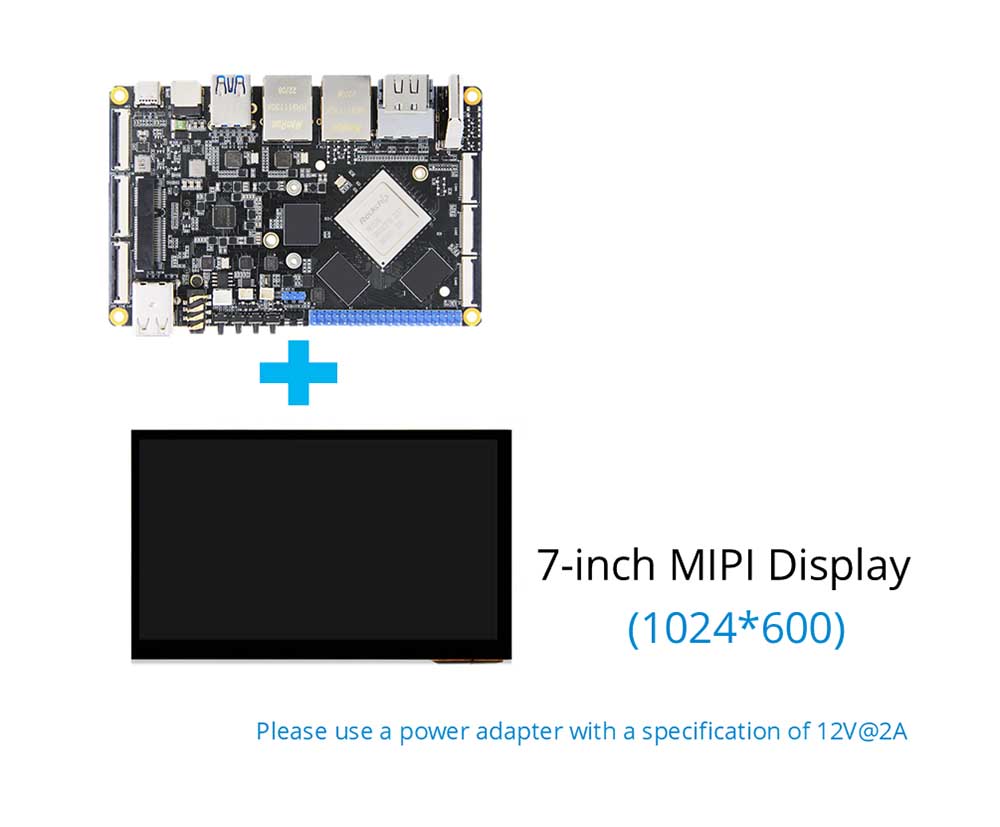

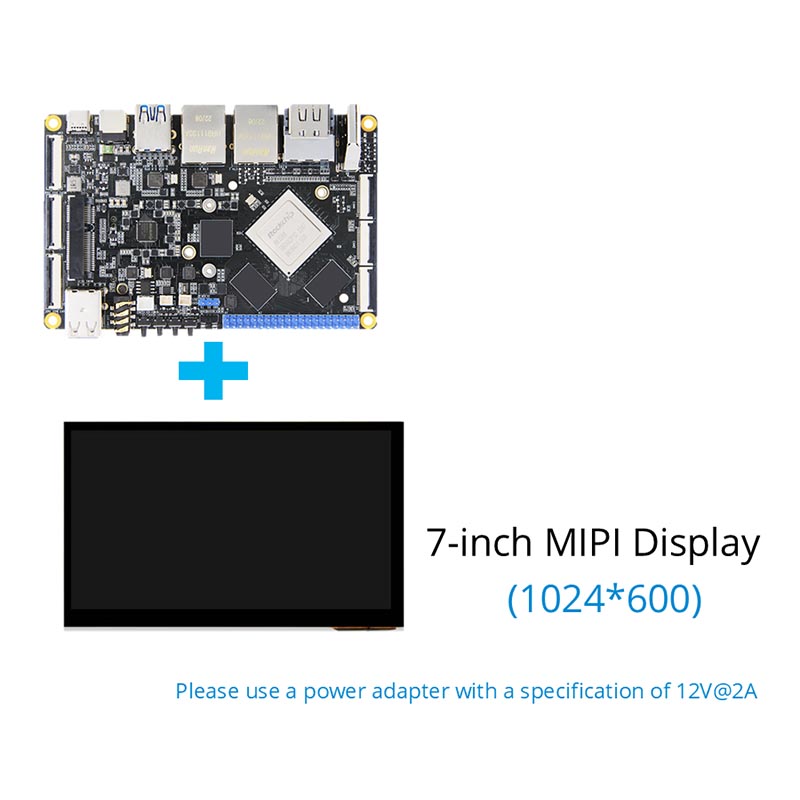

● MIPI DSI: อินเตอร์เฟสหน้าจอ MIPI*2 รองรับการแสดงผลต่างหลายหน้าจอพร้อมหน้าจออื่น ๆ : ความละเอียดสูงสุดในโหมด MIPI เดี่ยวคือ 1920*1080@60Hz

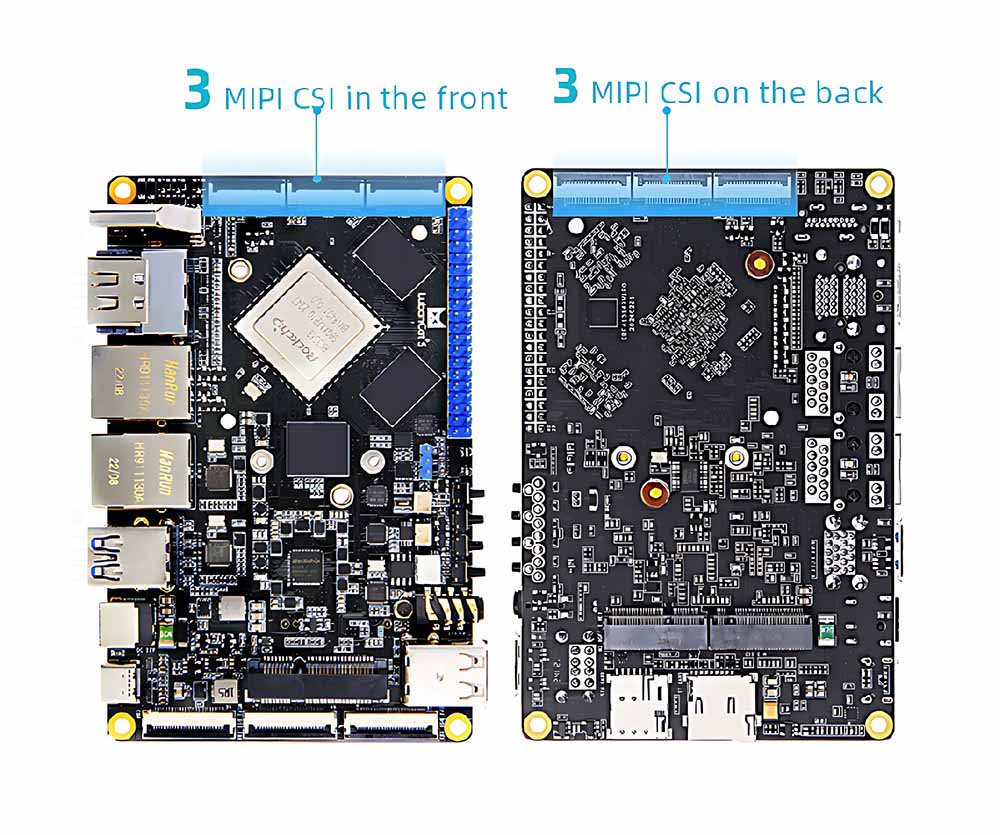

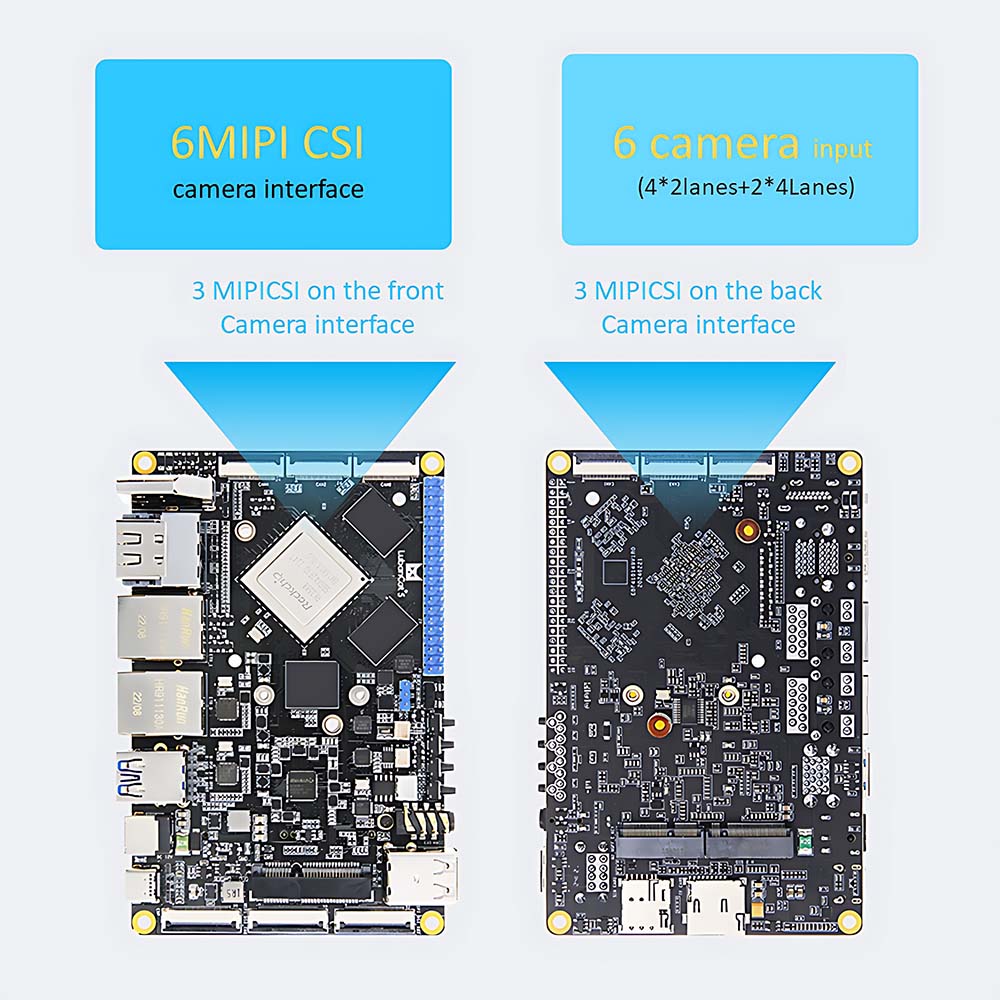

● MIPI CSI: อินเทอร์เฟซกล้อง MIPI*6 (ด้านหน้า*3, ย้อนกลับ*3)

● USB2.0: อินเตอร์เฟส USB-HostType-A*1; อินเตอร์เฟส USB-OTGTYPE-A*1

● USB3.0: อินเตอร์เฟส USB-HostType-A*2; อินเตอร์เฟส USB-OTGTYPE-C*1 สามารถใช้สำหรับการเผาเฟิร์มแวร์รองรับโปรโตคอล DP1.4

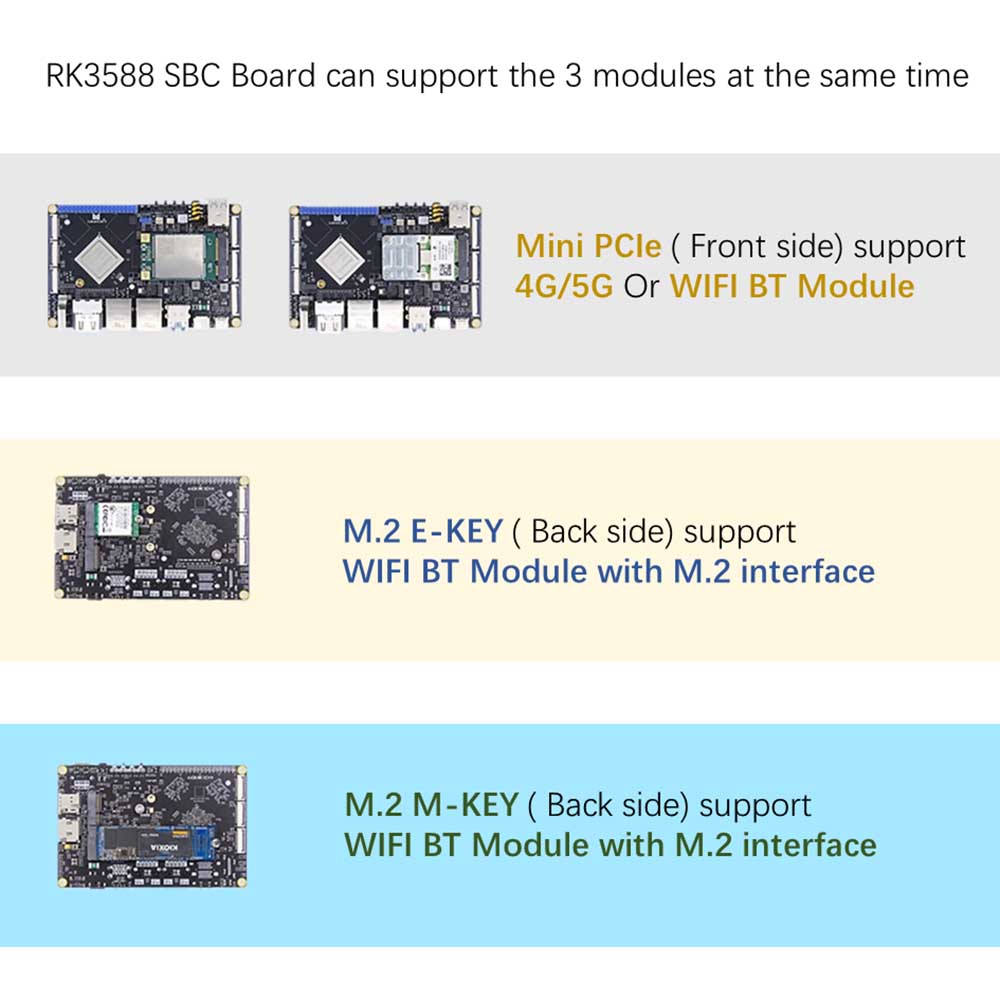

●อินเทอร์เฟซ PCLE: อินเทอร์เฟซขนาดเล็ก PCLE สามารถใช้กับการ์ดเครือข่าย WiFi ความสูงหรือครึ่งความสูงได้โมดูล 4G หรือโมดูลอินเตอร์เฟสขนาดเล็กอื่น ๆ

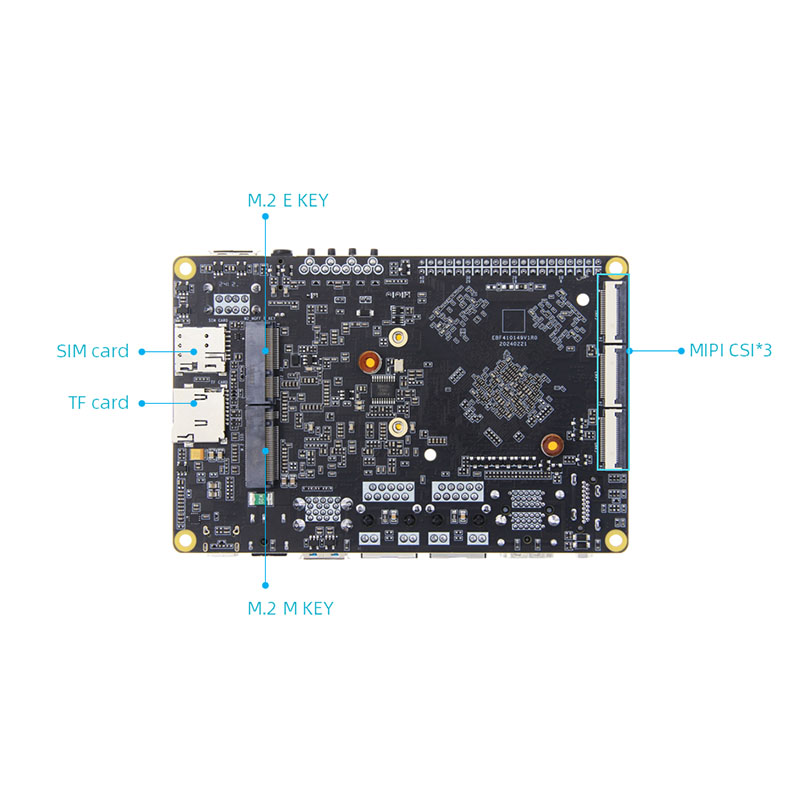

● M.2 อินเตอร์เฟส: M.2EKEY อินเตอร์เฟส*1, รองรับโมดูลการ์ดเครือข่ายไร้สาย E-Key M.2; M.2 M อินเทอร์เฟซคีย์*1, รองรับ M.2 M-Key PCLE3.0*สเปค 4LANES 2280 ฮาร์ดไดรฟ์

●ผู้ถือการ์ด SIM+TF: ผู้ถือซิมการ์ด*1, ผู้ถือการ์ด Micro SD (TF)*1, รองรับการ์ด TF เพื่อเริ่มระบบรองรับได้สูงสุด 512GB ฟังก์ชั่นซิมการ์ดต้องใช้กับโมดูล 4G

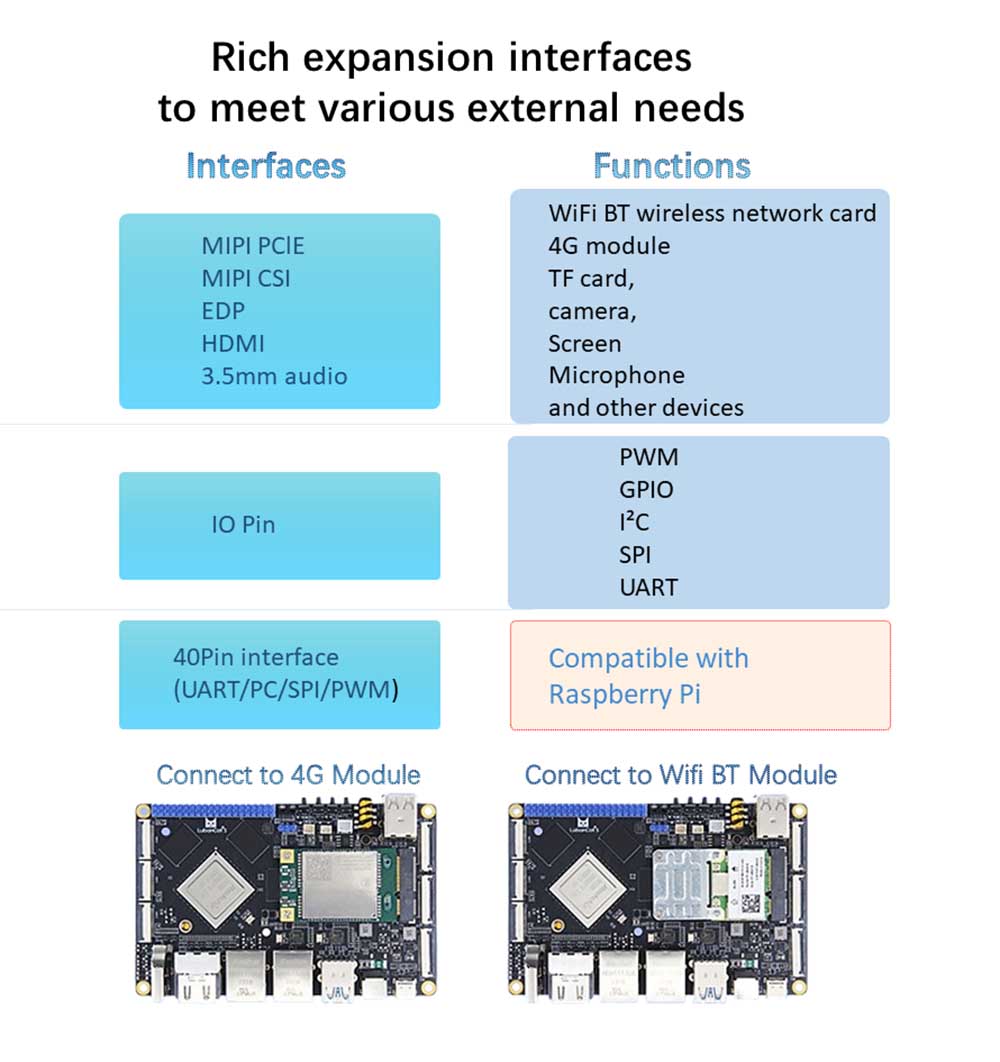

●อินเทอร์เฟซ 40pin: เข้ากันได้กับอินเตอร์เฟส Raspberry Pi 40pin รองรับฟังก์ชั่น PWM/GPIO/PC/SPI/UART

● Debug พอร์ตอนุกรม: พารามิเตอร์เริ่มต้น 1500000-8-N-1

●เสียง: ไมโครโฟนไมค์ออนบอร์ด*1; อินเทอร์เฟซลำโพง SPK*1 สามารถเชื่อมต่อกับลำโพงพลังงาน 1W; เอาต์พุตหูฟัง + อินเทอร์เฟซอินเตอร์เฟส 2-in-1*1 อินพุต

●ปุ่ม: ปุ่มเปิดปิด*1; ปุ่ม maskrom*1; ปุ่มกู้คืน*1; ปุ่มรีเซ็ต*1

● LED: ไฟแสดงสถานะพลังงาน*1; ไฟแสดงสถานะระบบ*1

●ตัวรับสัญญาณอินฟราเรด: รองรับฟังก์ชั่นการควบคุมระยะไกลอินฟราเรด

● RTC: ชิป RTC พลังงานต่ำออนบอร์ด + ซ็อกเก็ตพลังงาน RTC*1

●อินเทอร์เฟซพัดลม: รองรับการติดตั้งพัดลม 5V หรือ 12V สำหรับการระบายความร้อน
