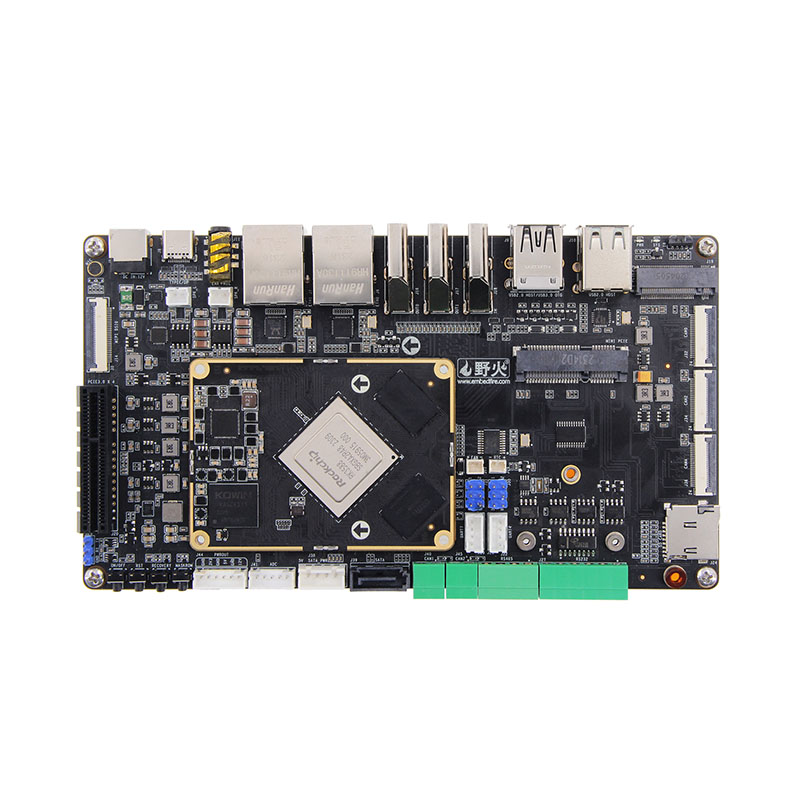

Rockchip RK3588 มาเธอร์บอร์ดคอมพิวเตอร์บอร์ดเดี่ยว

คุณสมบัติ RKK3588

นี่คือ Rockchip RK3588 มาเธอร์บอร์ดการพัฒนาคอมพิวเตอร์บอร์ดใช้งานง่ายใช้งานและพัฒนาได้ง่าย บอร์ดหลักที่ตรงกันสามารถใช้โดยตรงกับเมนบอร์ดนี้ สนับสนุนการปรับแต่งสนับสนุนบอร์ดแกนกลางอุตสาหกรรมและชุดเมนบอร์ด

กระบวนการขั้นสูง 8nm, สถาปัตยกรรม 64 บิต 8-core, ประสิทธิภาพสูง, การใช้พลังงานต่ำ, การใช้พลังงานต่ำ

 ARM MALI-G610 MC4 GPU, โมดูลเร่งความเร็วกราฟิก 2D โดยเฉพาะ

 6TOPS NPU เปิดใช้งานสถานการณ์ AI ต่างๆ

การเข้ารหัสและถอดรหัสวิดีโอ 8K, เอาต์พุตหน้าจอ 8K

อินเทอร์เฟซการแสดงผลหลายตัวในตัวรองรับการแสดงผลหลายหน้าจอ

ความสามารถในการประมวลผลภาพซุปเปอร์อิมเมจ, 48MP ISP, รองรับอินพุตกล้องหลายตัว

อินเทอร์เฟซความเร็วสูงที่อุดมไปด้วย (PCIE, Type-C, SATA, Gigabit Ethernet), ง่ายต่อการขยาย

 Android และ Linux OS

พารามิเตอร์ผลิตภัณฑ์

พารามิเตอร์คอมพิวเตอร์บอร์ดเดี่ยว ROCKCHIP RK3588

ตัวเชื่อมต่อ: ตัวเชื่อมต่อชาย: DF40C-100DP-0.4V (51) ตัวเชื่อมต่อหญิง: DF40C-100DS-0.4V (51)

ชิปหลัก: RK3588 (Quad-core A76 + quad-core A55, Mali-G610, 6TOPS POUTING POWER) BTB นำไปสู่ ​​400 พินระยะห่าง 0.5 มม.

หน่วยความจำ: 4/8/16GB, LPDDR4/4X

การจัดเก็บ: 32/64/128GB.EMMC

พารามิเตอร์ RK3588 baseboard

ตัวเชื่อมต่อ: ชาย: DF40C-100DP-0.4V (51) หญิง: DF40C-100DS-0.4V (51)

อินเตอร์เฟสพลังงาน: 12V@2A DC อินพุต, อินเตอร์เฟส DC*1; อินเทอร์เฟซเอาท์พุทพลังงาน*1

 Ethernet: พอร์ตเครือข่ายกิกะบิต*2, รองรับอัตราการส่งข้อมูล 10/100/1000Mbps

 HDMI: HDMI12.0 อินพุต*1, สูงถึง 3840x2160@60FPS; HDMI2.1 เอาต์พุต*2 รองรับหลายหน้าจอด้วยหน้าจออื่น ๆ ความละเอียดสูงสุด 7680x4320@60Hz (ความละเอียด 8K)

 MIPI-DSI: อินเทอร์เฟซหน้าจอ MIPI*2 (ด้านหน้า*1, ด้านหลัง*1) สามารถเสียบเข้ากับหน้าจอ Wildfire MIPI รองรับหน้าจอหลายหน้าจอพร้อมหน้าจออื่น ๆ โหมด mipi เดี่ยวความละเอียดสูงสุด 1920*1080@60Hz

 MIPI-CSI: อินเทอร์เฟซกล้อง MIPI*6 (ด้านหน้า*3, ด้านหลัง*3) สามารถเสียบเข้ากับกล้อง Wildfire MIPI

 USB2.0: อินเตอร์เฟส USB-HostType-A*3

 USB3.0: อินเตอร์เฟส USB-OTGTYPE-A*1; อินเตอร์เฟส Type-C*1 สามารถใช้สำหรับการเผาไหม้เฟิร์มแวร์รองรับโปรโตคอล DP1.4

อินเตอร์เฟส PCLE: อินเตอร์เฟส Mini-Pcle*1, สามารถใช้กับการ์ดเครือข่าย WiFi ความสูงหรือครึ่งความสูง, โมดูล 4G หรือโมดูลอินเตอร์เฟส mini-pcle อื่น ๆ : PCLE3.0x4 อินเตอร์เฟส*1

 M.2 อินเทอร์เฟซ: M.2EKEY Interface*1, รองรับโมดูลการ์ดเครือข่ายไร้สาย M.2 E-Key; M.2 M อินเทอร์เฟซคีย์*1, รองรับ M.2 M-Key PCLE3.0*สเปค 4Lanes 2280 ฮาร์ดดิสก์

ผู้ถือการ์ด TF: Micro SD (TF) ที่ถือการ์ด*1 รองรับระบบบูตการ์ด TF สูงสุด 512GB

ที่ยึดซิมการ์ด: ตัวยึดซิมการ์ด*1, ฟังก์ชั่นซิมการ์ดต้องใช้กับโมดูล 4G

อินเตอร์เฟส SATA: อินเทอร์เฟซ SATA มาตรฐาน*1; SATA Power Interface*1 รองรับเอาต์พุต 12V

 CAN: สามารถ*2

 ADC: ADC Acquisition Interface*1

 Debug Serial Port:

พอร์ตซีเรียลดีบั๊ก*1 (UART2), พารามิเตอร์เริ่มต้น 1500000-8-N-1; พอร์ตอนุกรม UART*2 (UART7 & UART9); RS232*2 (UART4 & UART7);

 RS485*2 (UART4 & UART7); RS232/RS485 SELECTION JUMPER อินเตอร์เฟส*2

เสียง: ไมโครโฟนไมค์ออนบอร์ด*1; อินเทอร์เฟซลำโพง SPK*2, สามารถเชื่อมต่อสัญญาณหูฟังลำโพงไฟ 3W เอาท์พุท + อินพุตไมโครโฟนอินเตอร์เฟส 2-in-1 อินเตอร์เฟส*1

ปุ่ม: ปุ่มเปิด/ปิด*1; ปุ่ม maskrom*1; ปุ่มกู้คืน*1; รีเซ็ตปุ่ม*

 LED: ตัวบ่งชี้พลังงาน*1; ตัวบ่งชี้ระบบ*1

ตัวรับสัญญาณอินฟราเรด: รองรับฟังก์ชั่นการควบคุมระยะไกลอินฟราเรด

 RTC: ซ็อกเก็ตพลังงาน RTC*1

อินเทอร์เฟซพัดลม: รองรับการติดตั้ง 5V หรือ 12V พัดลมระบายความร้อน
