Rockchip RV1106 เมนบอร์ด

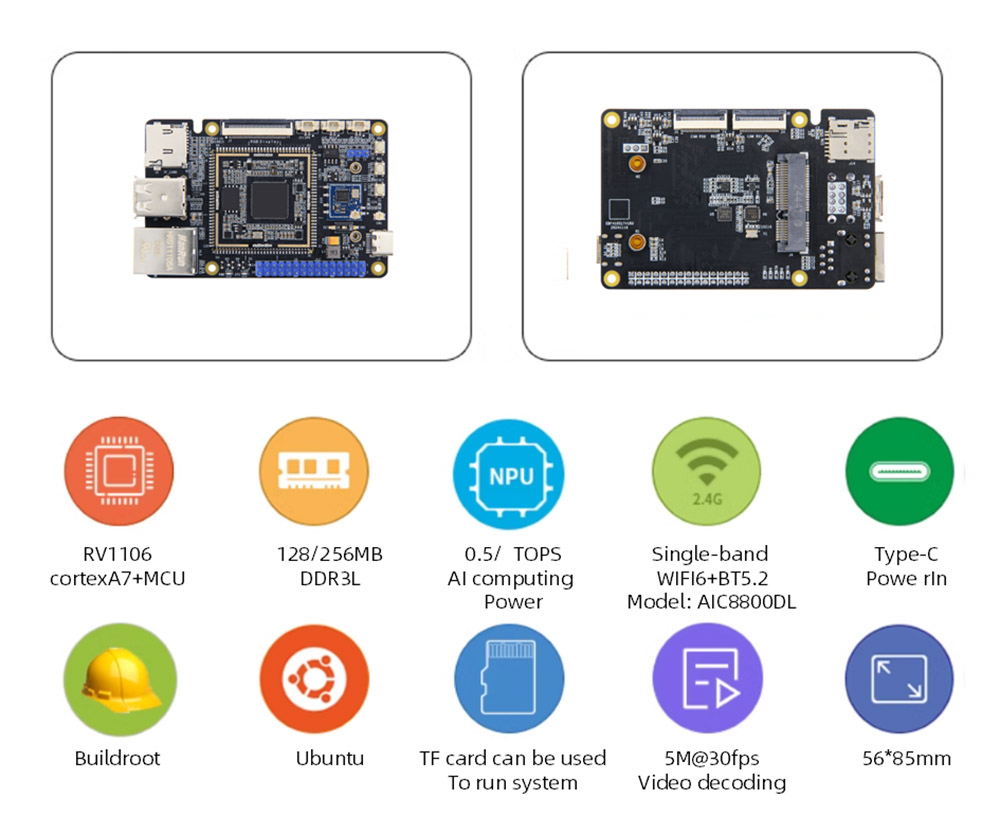

คณะกรรมการ TP-RV1106 มีวัตถุประสงค์หลักในการสร้างผู้ผลิตและนักพัฒนาระดับเริ่มต้นและสามารถใช้สำหรับการพัฒนาในหลากหลายสาขาเช่น Smart Home, การตรวจสอบความปลอดภัย, ระบบอัตโนมัติอุตสาหกรรม, อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค, อินเทอร์เน็ตการศึกษาและความบันเทิง

ใช้ Rockchip RV1106 เป็นชิปหลักพร้อมโฮสต์หลัก WiFi6+BT5.2 โฮสต์ USB2.0, Ethernet 100m, ที่ยึดการ์ด TF, กล้อง MIPI, MIC, SPK และอุปกรณ์ต่อพ่วงอื่น ๆ

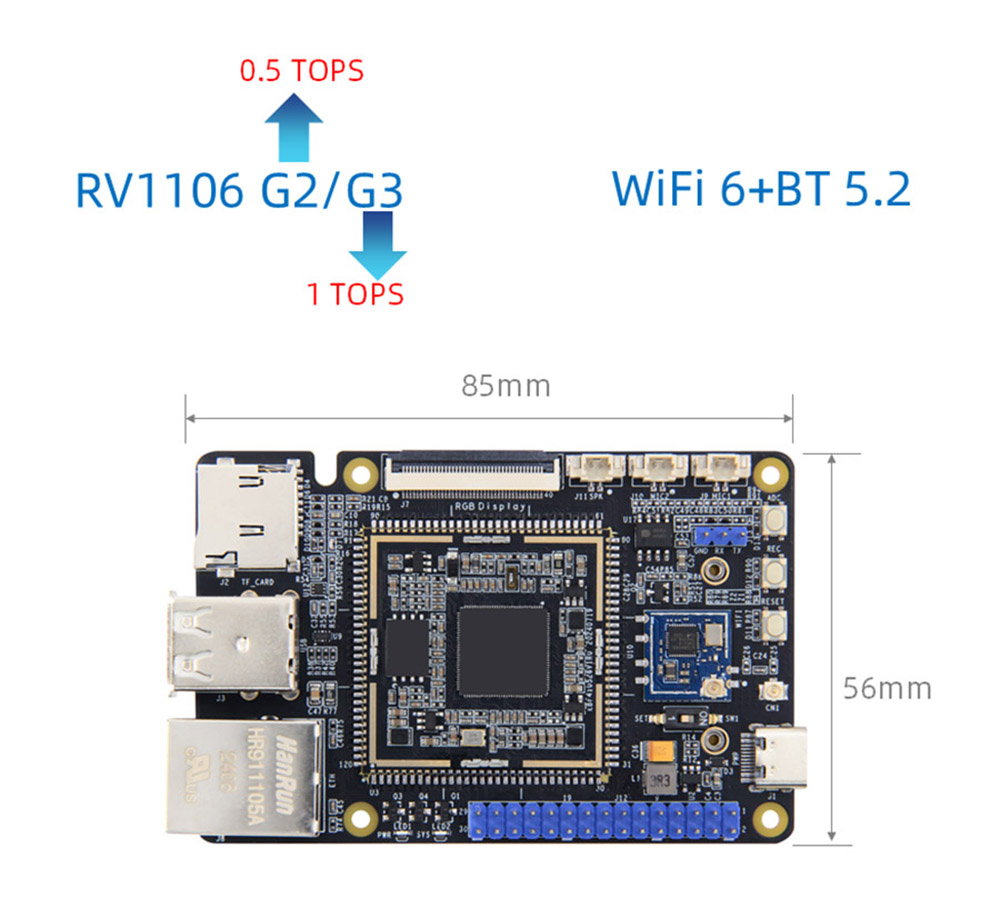

พลังคอมพิวเตอร์ NPU อิสระในตัวสามารถเข้าถึง 0.5t/1tops@int8 ด้วยกล้องสามารถตระหนักถึงการจดจำวิดีโอ YOLO แบบเรียลไทม์การจดจำภาพและฟังก์ชั่นอื่น ๆ

โมดูลการเข้ารหัสวิดีโอที่มีความหน่วงต่ำในตัวสามารถรองรับการเข้ารหัสวิดีโอได้สูงสุด 5m@30fps H264/H265, การเข้ารหัส 4M@60FPS JPEG/MJPEG และรองรับวิธีการควบคุมอัตราบิตหลายบิต

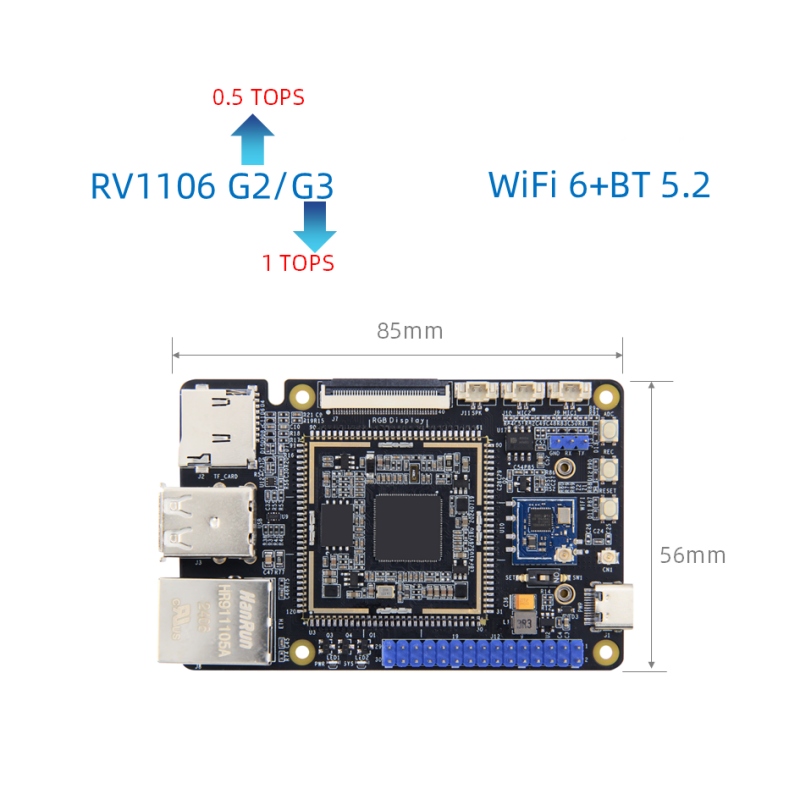

บอร์ดมีการกำหนดค่าหน่วยความจำเสริมสองแบบโดยมีขนาดเพียง 56*85 มม. ขนาดเล็กและประณีตการใช้พลังงานต่ำและประสิทธิภาพสูงและสามารถเรียกใช้ระบบ Linux ได้อย่างง่ายดาย

ให้ภาพระบบ BuildRoot, ข้อมูลโอเพ่นซอร์สอย่างสมบูรณ์, เอกสารการสอน, แพ็คเกจการพัฒนาไดรเวอร์ SDK ที่สมบูรณ์, แผนผัง PDF และทรัพยากรอื่น ๆ เพื่ออำนวยความสะดวกในการใช้งานของผู้ใช้และการพัฒนารอง

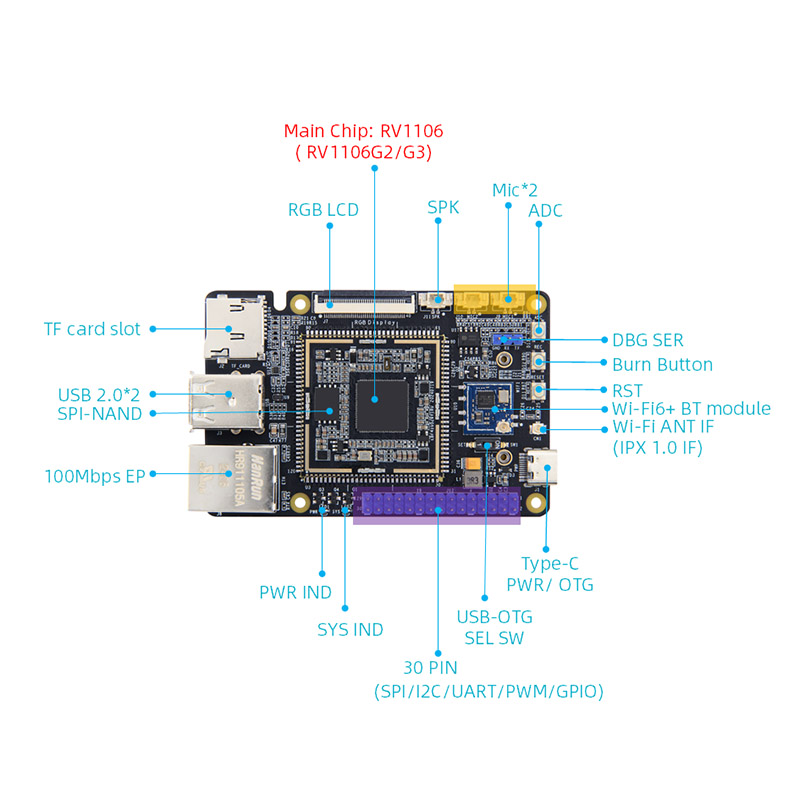

ข้อกำหนดฮาร์ดแวร์มาเธอร์บอร์ด RV1106

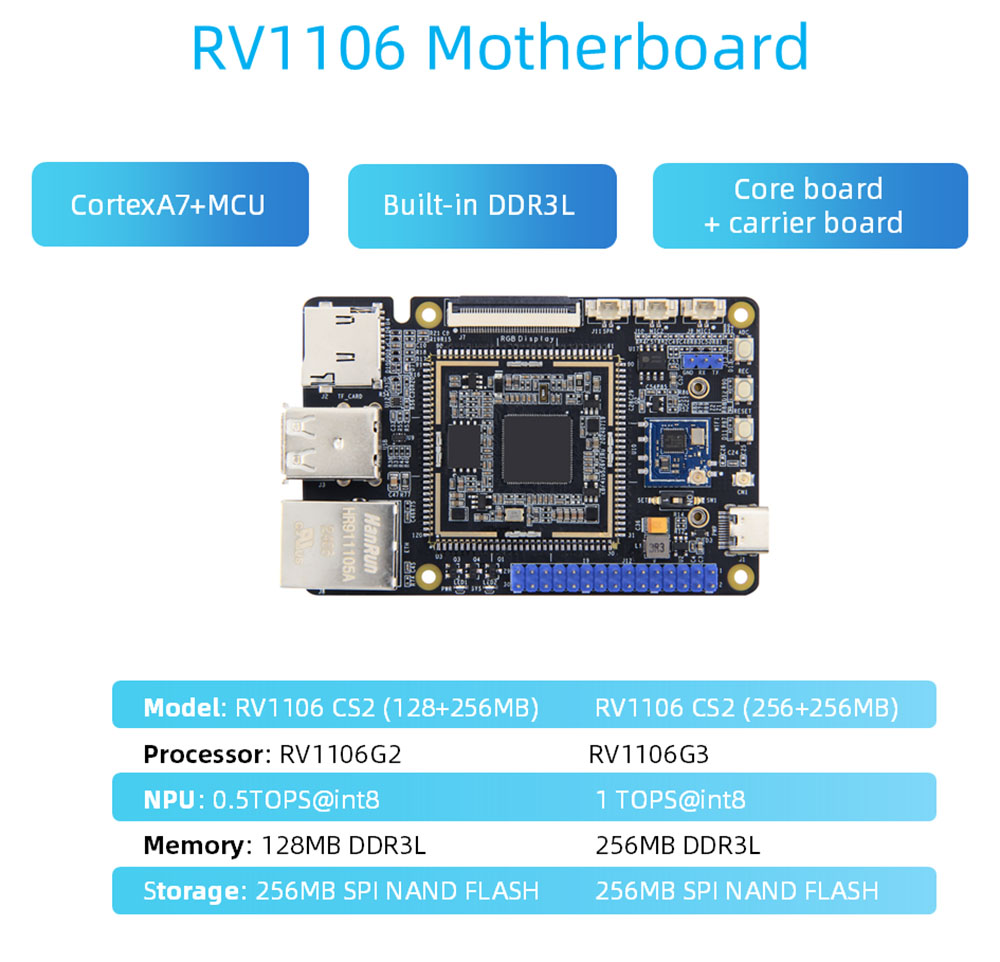

 CPU: ชิปหลัก: RV1106, Cortexa7+MCU

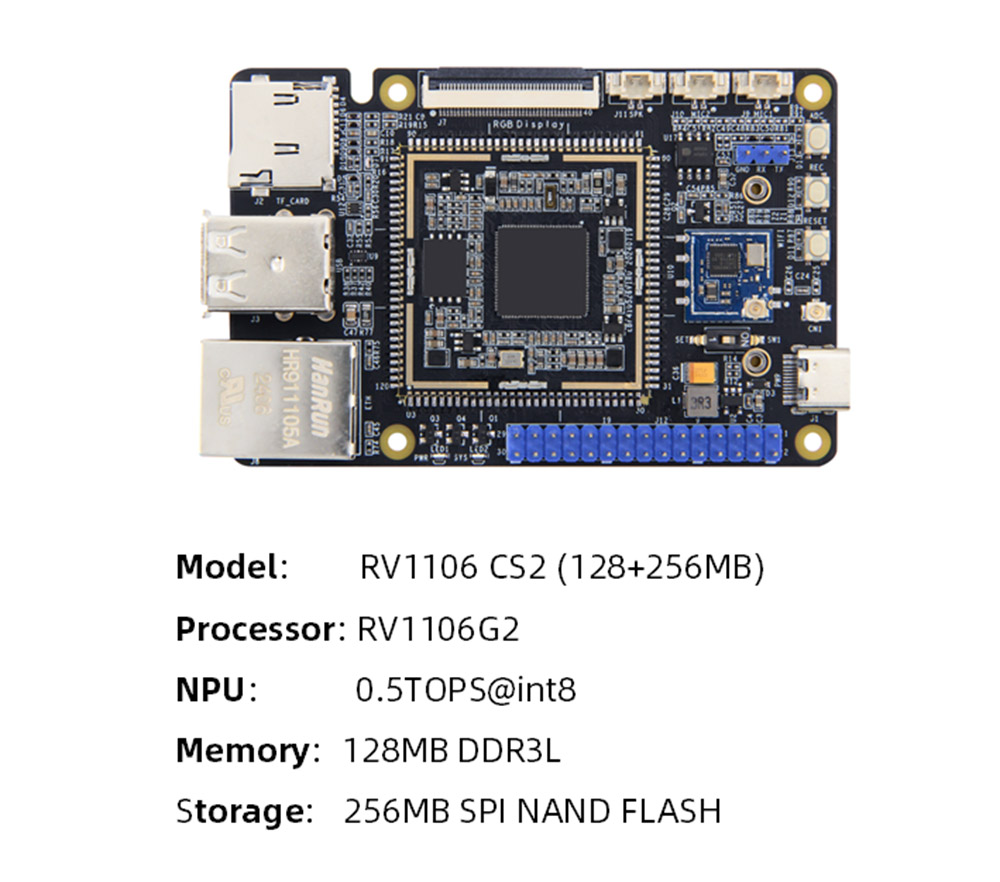

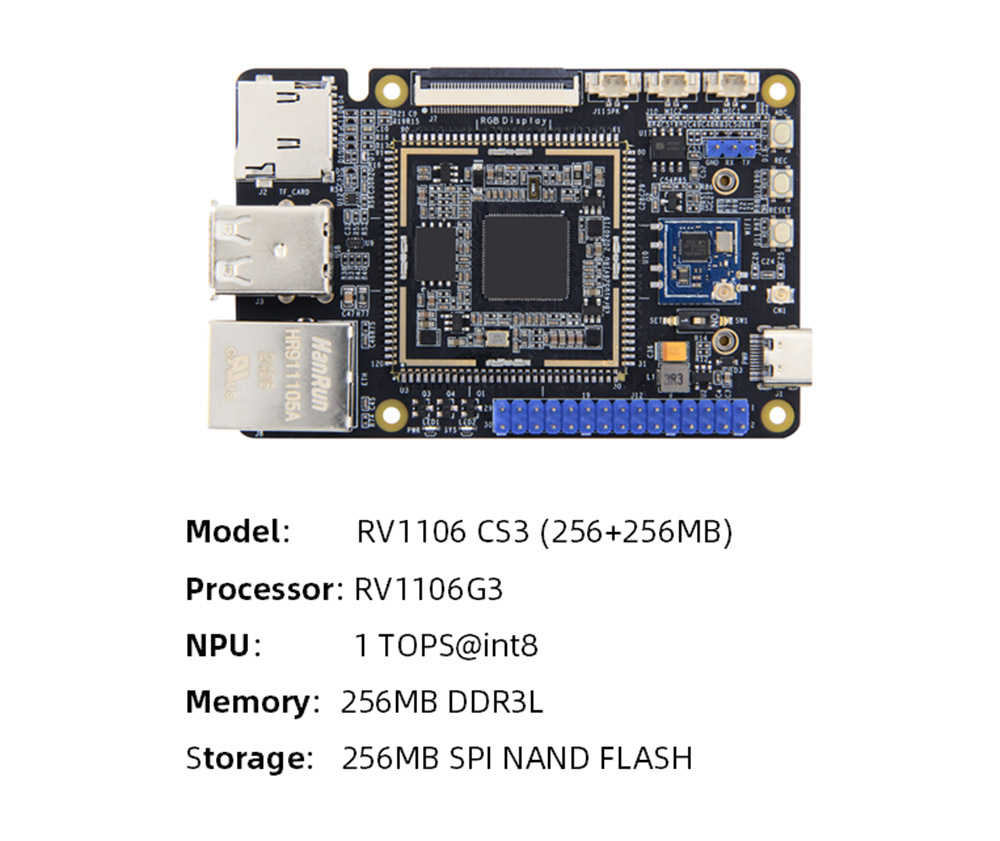

หน่วยความจำ: DDR3L แบบฝังตัว, RV1106G2 เสริม: 128MB/RV1106G3: 256MB

การจัดเก็บ: spi-nand flash ความจุ: 256MB

 AI การคำนวณกำลัง: rv1106g2: 0.5tops@int8.rv1106g3: 1tops@int8

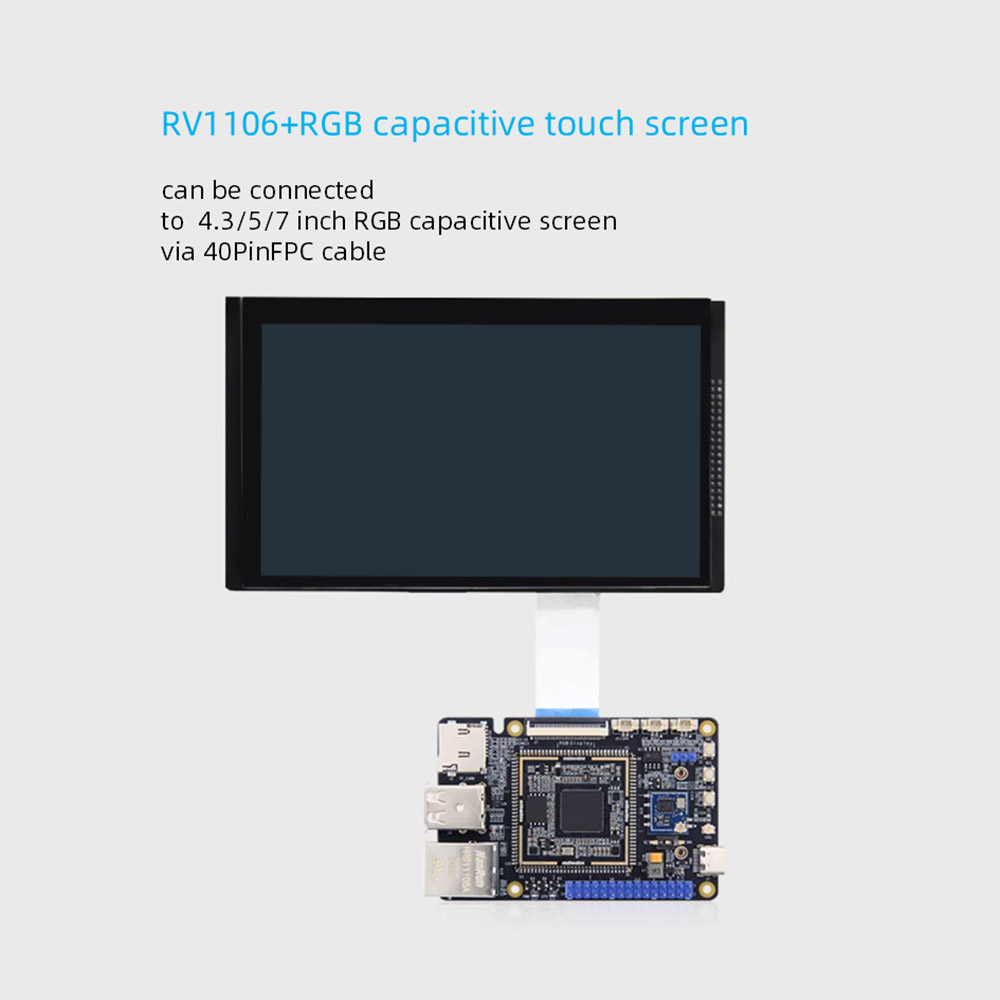

แสดง: 40Pin FPC อินเตอร์เฟสระยะห่าง 0.5 มม. ระยะเวลาอินเตอร์เฟส 18 บิต RGB สามารถเชื่อมต่อโดยตรงกับหน้าจอ capacitive อินเตอร์เฟส RGB 4.3/5/7-inch ของเราผ่านสายเคเบิล FPC ของเรา

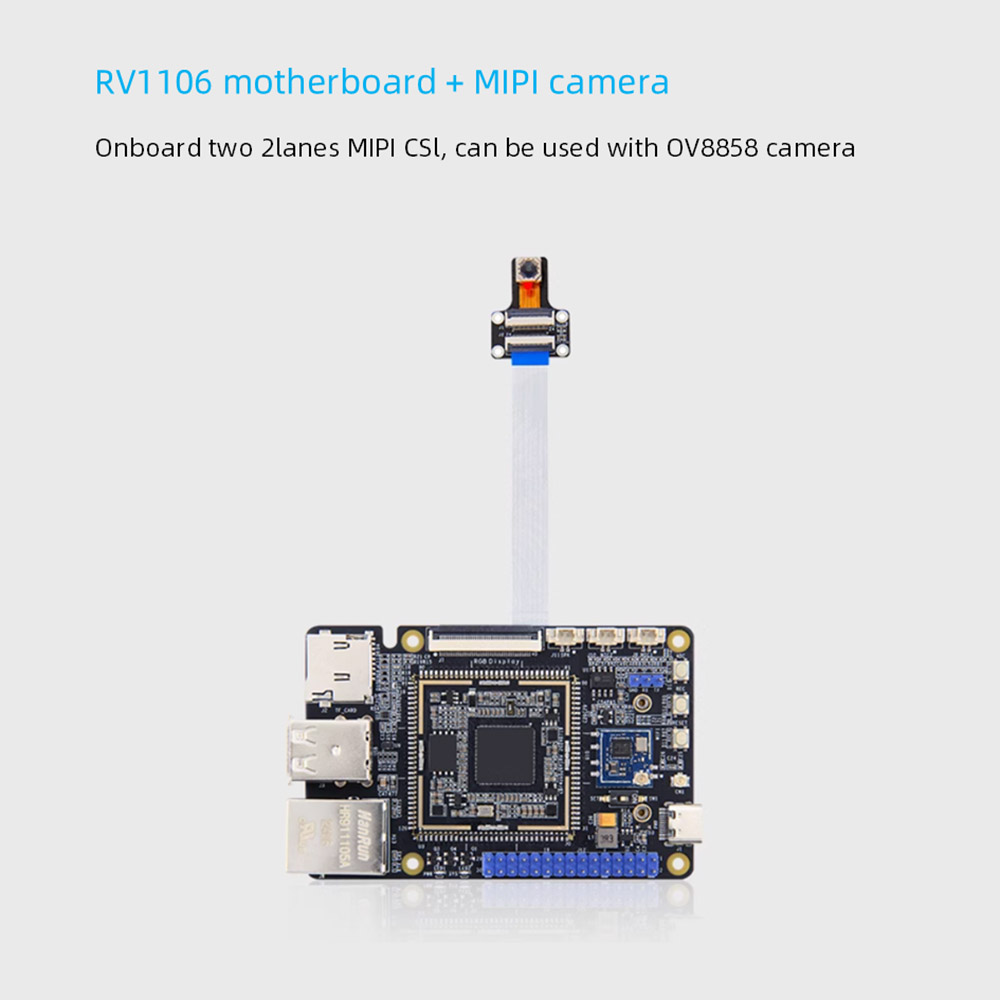

กล้อง: อินพุต 2lanes mipicsi สองช่องสัญญาณเดียวรองรับได้สูงสุด 5m@30fps อินพุต Dual Channel รองรับได้สูงสุด 1080p@30fps Input พร้อมกัน

อินเตอร์เฟสพลังงาน: อินพุต 5V@1A DC อินเตอร์เฟส Type-C สามารถใช้ในการเผาภาพได้

 Ethernet: พอร์ตอีเธอร์เน็ต 100m*1 รองรับอัตราการส่งข้อมูล 10/100Mbps

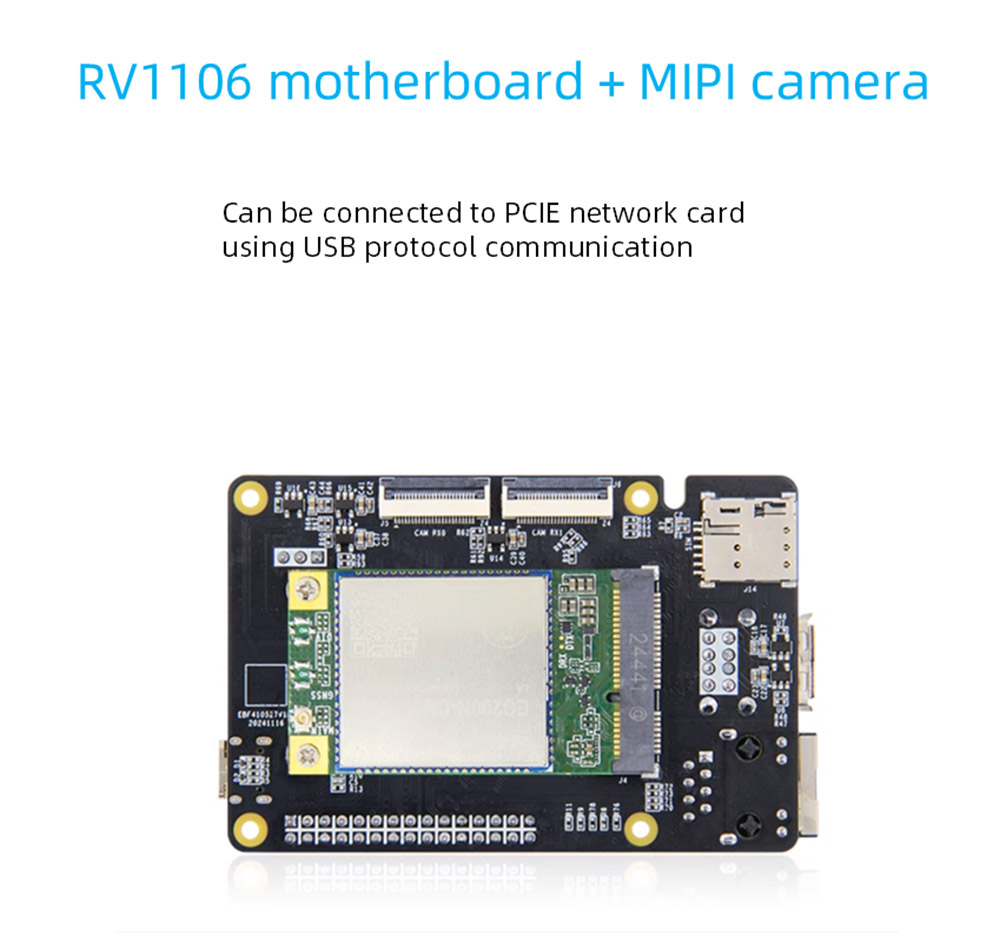

อินเตอร์เฟส PCLE: อินเทอร์เฟซ Mini-Pcle*1, สามารถเชื่อมต่อการ์ดเครือข่าย PCIE โดยใช้การสื่อสารโปรโตคอล USB

ซิมการ์ด: ตัวยึดซิมการ์ด*1, ฟังก์ชั่นซิมการ์ดต้องใช้กับโมดูล 4G

 Holder TF Card: Interface SD2.0 รองรับได้สูงสุด 512GB รองรับระบบบูตการ์ด TF

 USB2.0: อินเตอร์เฟสโฮสต์ USB Type-A*2

 USB-OTG: โฮสต์เมื่อเปลี่ยนเป็น Type-A อุปกรณ์เมื่อเปลี่ยนเป็น Type-C

สวิตช์การเลือก

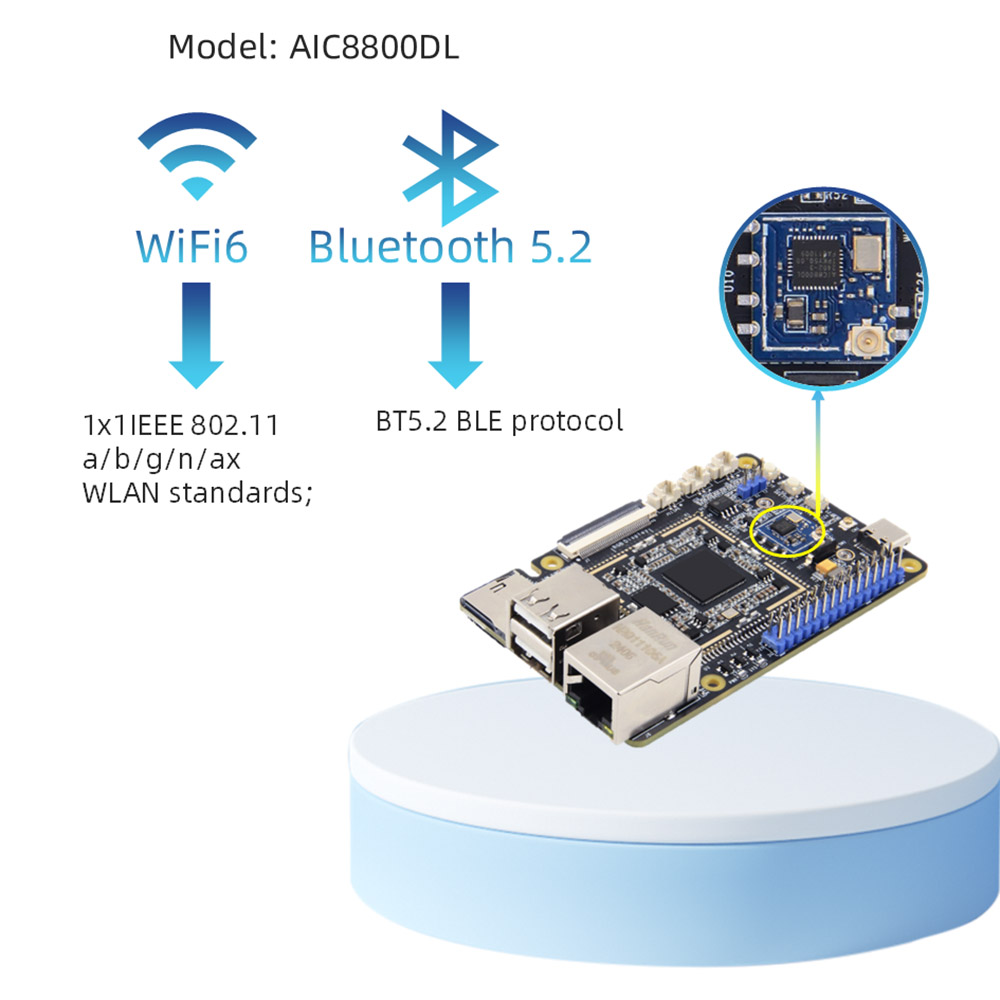

 WiFi+Bluetooth: Onboard Support 2.4GWIFI6+BT5.2 BLE, รุ่น: AIC8800DL30

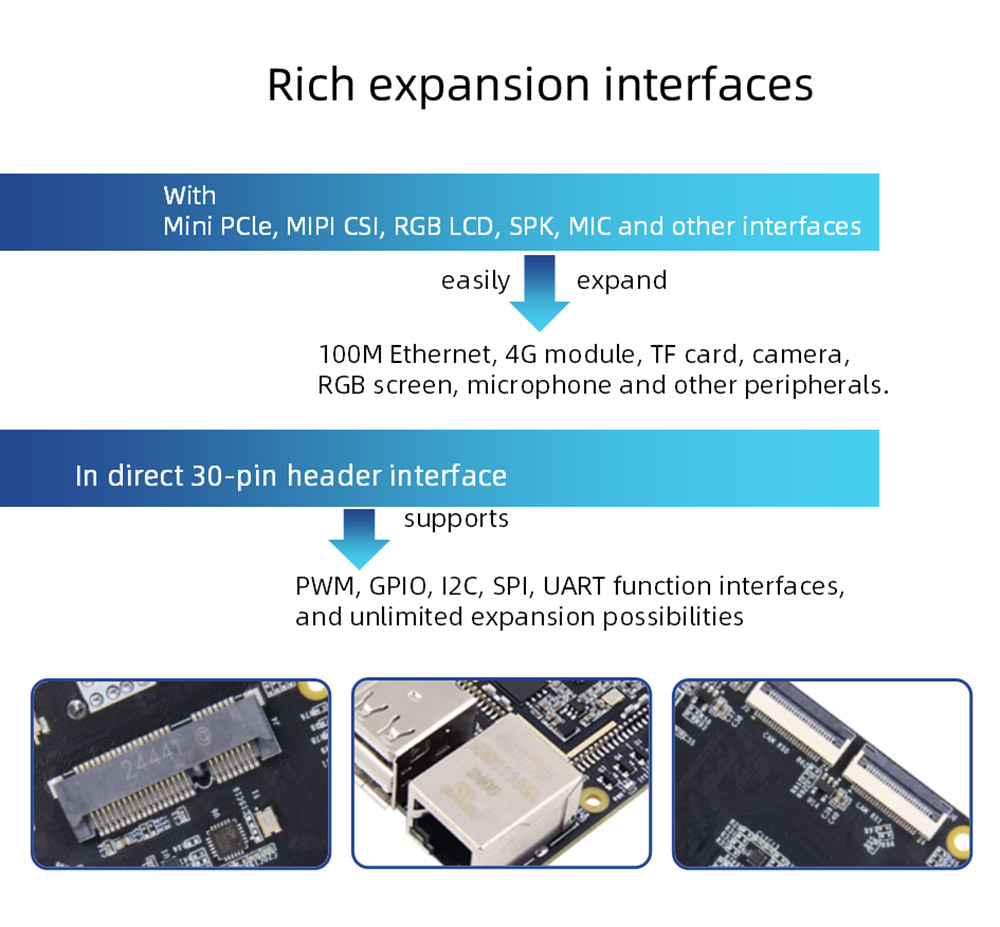

interface IO IO: PIN2.54 PIN อินเตอร์เฟสรองรับ GPIO, SPI, I2C, UART, ฟังก์ชัน PWM

พอร์ตซีเรียลดีบั๊ก: พารามิเตอร์เริ่มต้น 115200-8-N-1

เสียง: อินเทอร์เฟซไมโครโฟน*2, อินพุตไมโครโฟนแบบดูอัลแชนเนล; อินเทอร์เฟซลำโพง*1, การเล่น Sing-Channel SPK (ช่องซ้าย)

ปุ่ม: ปุ่มรีเซ็ต*1; ปุ่มเบิร์น*1; ปุ่ม ADC*1

 LED: ตัวบ่งชี้พลังงาน*1; ตัวบ่งชี้ระบบ*1

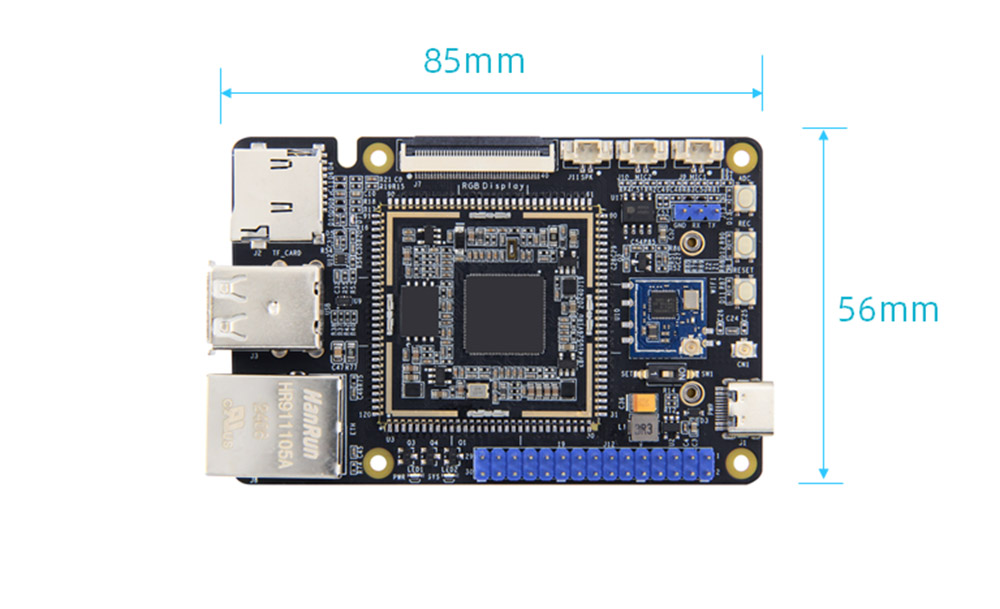

ขนาด: 56*85 มม.

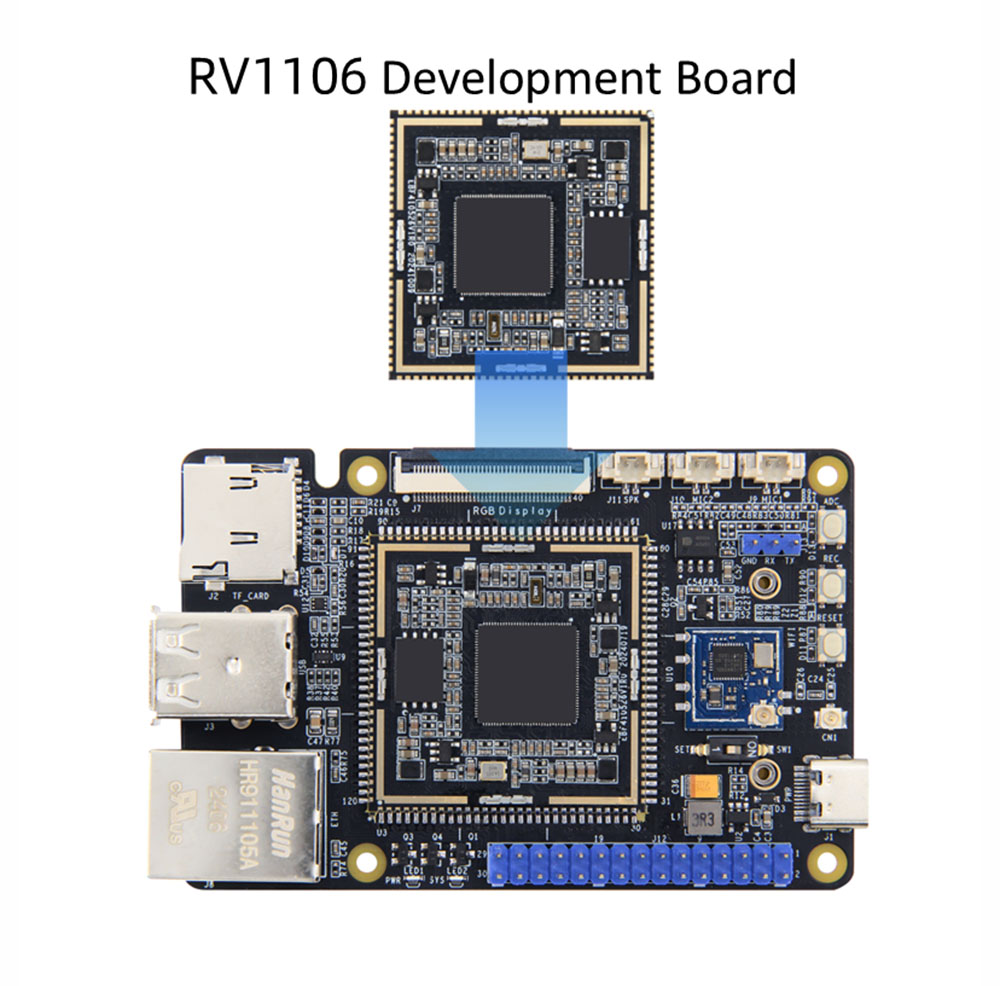

มีบอร์ดหลักที่ตรงกัน

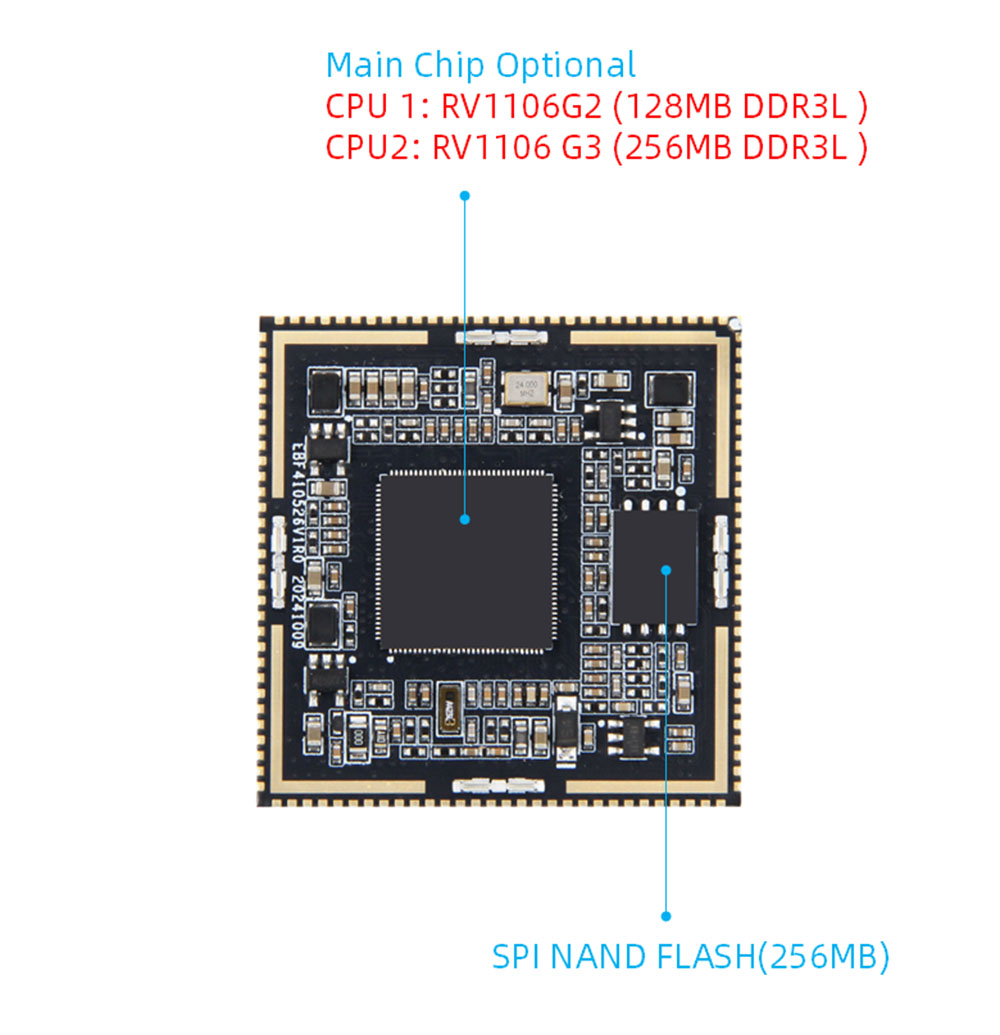

การกำหนดค่าฮาร์ดแวร์บอร์ดหลัก

 CPU: ชิปหลัก: RV1106, Cortexa7+MCU

หน่วยความจำ: DDR3L แบบฝังตัว, RV1106G2 เสริม: 128MB/RV1106G3: 256MB

 Storage: Flash 256MB Spinand Flash

 AI การคำนวณกำลัง: rv1106g2: 0.5tops@int8, rv1106g3: 1tops@int8

อินเทอร์เฟซ: ยกเว้น spinand flash, 10 ถูกนำออกอย่างเต็มที่รวมถึง 84 gpiOs รวมถึง pin รีเซ็ต 1 npor และ 3 USB เฉพาะพิน

 PCB: 4 เลเยอร์การออกแบบ Gold Immersion

ขนาด: 35*35 มม.

พินสัญญาณ

พอร์ตเครือข่าย: 1 100 ม. อีเธอร์เน็ต

พอร์ตอนุกรม: 6

I²C: 5

 SPI: 2

 ADC: 1

 PWM: 12

 I2S: 1

 USB: 1

กล้อง: 2

 JTag: 1

 LCD: 1

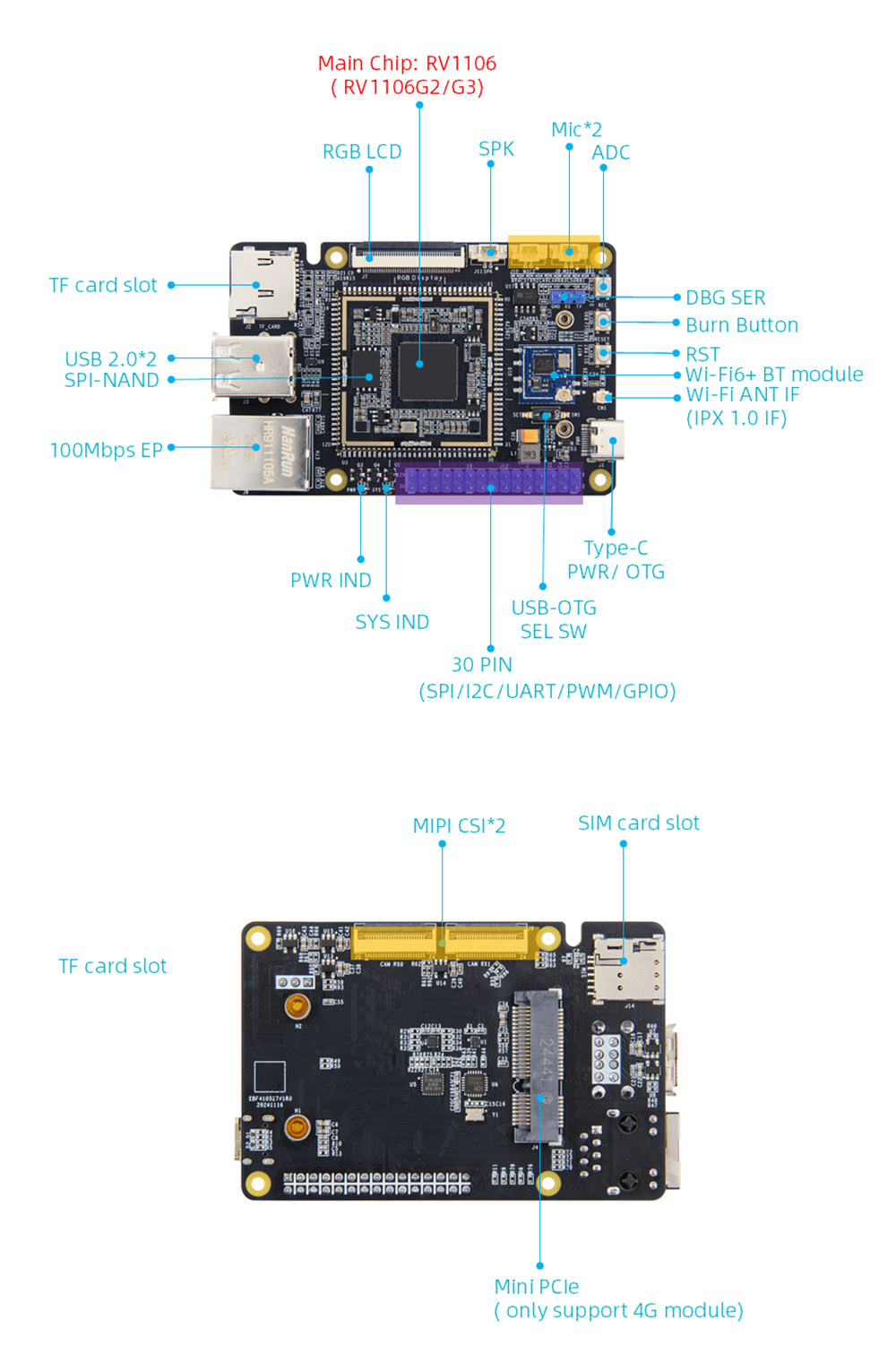

RV1106 รายละเอียดบอร์ด
