RV1126 กล้อง IP โมดูลบอร์ด Sony IMX415 335 307 PCB Board
  • RV1126 กล้อง IP โมดูลบอร์ด Sony IMX415 335 307 PCB BoardRV1126 กล้อง IP โมดูลบอร์ด Sony IMX415 335 307 PCB Board
  • RV1126 กล้อง IP โมดูลบอร์ด Sony IMX415 335 307 PCB BoardRV1126 กล้อง IP โมดูลบอร์ด Sony IMX415 335 307 PCB Board
  • RV1126 กล้อง IP โมดูลบอร์ด Sony IMX415 335 307 PCB BoardRV1126 กล้อง IP โมดูลบอร์ด Sony IMX415 335 307 PCB Board
  • RV1126 กล้อง IP โมดูลบอร์ด Sony IMX415 335 307 PCB BoardRV1126 กล้อง IP โมดูลบอร์ด Sony IMX415 335 307 PCB Board

RV1126 กล้อง IP โมดูลบอร์ด Sony IMX415 335 307 PCB Board

บอร์ดโมดูลกล้อง IP RV1126 Sony IMX415 335 307 PCB Board: Rockchip Thinkcore TC-RV1126 IPC 50 Board ซึ่งมีขนาด 50 มม. * 50 มม. พร้อมกับโปรเซสเซอร์การมองเห็น AI แบบสายไฟคุณภาพสูง Rockchip RV1126
IPC 50 Baord สามารถทำงานร่วมกับเซ็นเซอร์กล้องจำนวนมากเมื่อรองรับค่าเริ่มต้น IMX307, IMX327, IMX335, IMX415, IMX334

ส่ง การสอบสวน

สินค้า คำอธิบาย

Rockchip RV1126 IP Camera 50 Board

1.RV1126 กล้อง IP โมดูลบอร์ด Sony IMX415 335 307 PCB Board Introduction
Rockchip RV1126 IP Camera 50 Board Thinkcore TC-RV1126 IPC 50 Board ซึ่งมีขนาด 50 มม. * 50 มม. มาพร้อมกับโปรเซสเซอร์การมองเห็น AI แบบสายไฟคุณภาพสูง Rockchip RV1126

โปรเซสเซอร์ AI Vision ที่ใช้พลังงานต่ำ RV1126 พร้อมกระบวนการพิมพ์หิน 14nm และสถาปัตยกรรม ARM Cortex-A7 แบบ qual-core 32 บิตที่ผสานรวม NEON และ FPU ความถี่สูงถึง 1.5GHz รองรับ FastBoot เทคโนโลยี TrustZone และเอ็นจิ้นการเข้ารหัสหลายตัว รองรับ ISP2.0

Rockchip RV1126 IP Camera 50 บอร์ดที่ออกแบบด้วย 1GB ddr และ 8GB eMMC flash มีอินเทอร์เฟซมากมายเช่น MIPI CSI, MIPI DSI, อีเธอร์เน็ต, ยูเอสบี Host, UART, RS485, I2C, POE, ช่องเสียบการ์ด TF, เสียง, ตอบสนองความต้องการของ สถานการณ์การใช้งานเพิ่มเติม

RV1126 IPC 50 Baord สามารถทำงานร่วมกับเซ็นเซอร์กล้องจำนวนมากเมื่อรองรับ IMX307, IMX327, IMX335, IMX415, IMX334 เริ่มต้น
บอร์ดหลักและบอร์ดพัฒนาแพลตฟอร์มโอเพนซอร์สของ thinkcore โซลูชันบริการปรับแต่งฮาร์ดแวร์และซอฟต์แวร์แบบครบวงจรโดยอิงจาก Rockchip socs รองรับกระบวนการออกแบบของลูกค้า ตั้งแต่ขั้นตอนการพัฒนาแรกสุดไปจนถึงการผลิตจำนวนมากที่ประสบความสำเร็จ

บริการออกแบบบอร์ด
การสร้างบอร์ดขนส่งที่ปรับแต่งตามความต้องการของลูกค้า
การผสานรวม SoM ของเราในฮาร์ดแวร์ของผู้ใช้ปลายทางเพื่อลดต้นทุนและลดรอยเท้า และลดรอบการพัฒนา

บริการพัฒนาซอฟต์แวร์
เฟิร์มแวร์, ไดรเวอร์อุปกรณ์, BSP, มิดเดิลแวร์
การย้ายไปยังสภาพแวดล้อมการพัฒนาที่แตกต่างกัน
บูรณาการเข้ากับแพลตฟอร์มเป้าหมาย

บริการด้านการผลิต
การจัดซื้อส่วนประกอบ
สร้างปริมาณการผลิต
การติดฉลากแบบกำหนดเอง
โซลูชั่นแบบเบ็ดเสร็จ

ฝังตัว R & D
เทคโนโลยี
ระบบปฏิบัติการระดับต่ำ: Android และ Linux เพื่อนำฮาร์ดแวร์ Geniatech ขึ้นมา
การพอร์ตไดรเวอร์: สำหรับฮาร์ดแวร์ที่ปรับแต่งเอง การสร้างฮาร์ดแวร์ที่ทำงานในระดับระบบปฏิบัติการ
เครื่องมือรักษาความปลอดภัยและของแท้: เพื่อให้แน่ใจว่าฮาร์ดแวร์ทำงานอย่างถูกต้อง

2.RV1126 กล้อง IP โมดูลบอร์ด Sony IMX415 335 307 พารามิเตอร์บอร์ด PCB (ข้อมูลจำเพาะ)


3.RV1126 IP กล้องโมดูลบอร์ด Sony IMX415 335 307 PCB Board คุณสมบัติและการประยุกต์ใช้
Rockchip RV1126 IP Camera 50 Board มีลักษณะดังต่อไปนี้:
มาพร้อมกับ Quad-core พลังงานต่ำ ประสิทธิภาพสูง AI Vision processor RV1126, NPU ในตัว พร้อมพลังประมวลผล 2.0Tops;
ด้วยการลดสัญญาณรบกวนหลายระดับ เทคโนโลยี HDR แบบ 3 เฟรม รองรับ 4K H.264/[email protected] และความสามารถในการเข้ารหัสและถอดรหัสวิดีโอแบบหลายช่องสัญญาณ

SOC

Rockchip RV1126

แกะ

DDR3,32 Bit,1GB

รอม

8GB eMMC

NPU

1.5TOPS,รองรับ RKNN รองรับ INT8 / INT16 มีความเข้ากันได้ของโมเดลเครือข่ายที่แข็งแกร่ง สามารถรับรู้การแปลง

ของโมเดลเฟรมเวิร์ก AI ที่ใช้กันทั่วไป เช่น

เทนเซอร์โฟลว์/MXNet/PyTorch/Caffe/...

เซนเซอร์

MIPI CSI 2 กลุ่ม (หรือ LVDS/sub LVDS) รองรับ 14M ISP 2.0 พร้อม HDR แบบ 3 เฟรม (Line-based/Frame-based/DCG)



CSI

4lane MIPI CSI,รองรับ [email protected],monocular 14 ล้าน, กล้องส่องทางไกล 5 ล้าน@30fps

อีเธอร์เน็ต

อีเธอร์เน็ต 10/100/1000Mbps,รองรับฟังก์ชัน MDIX

ยูเอสบี

OTG*1,โฮสต์ ยูเอสบี*1

MIC

รองรับไมค์

เซ็นเซอร์วัดแสง

ตัวเลือก:ฟังก์ชั่นการตรวจจับกลางคืนของ ISP)

เติมแสง

รองรับแสงสีขาว/แสงอินฟราเรด IR

กุญแจ

รีเซ็ตคีย์

ดีบัก

ดีบัก uart TTL 3pin และ ยูเอสบี otg

RTC

รองรับ RTC พร้อมแบตเตอรี่ RTC

SPK

3W Type D PA

WIFI

IEEE 802.11b/g/n

GPIO

GPIO หลายตัว

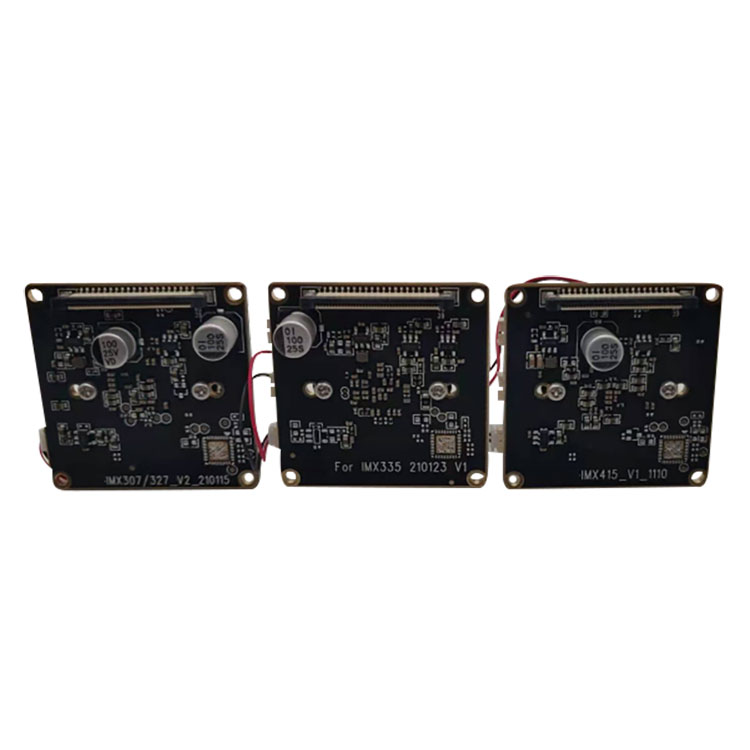

การจับคู่เซ็นเซอร์

IMX307/327,IMX335,IMX415,IMX334,GC2053,SC200AI,GC2093

แอปพลิเคชั่น

สำหรับการรักษาความปลอดภัยอัจฉริยะ, กล้อง IP อัจฉริยะ, การจดจำใบหน้า, การจดจำท่าทาง


สถานการณ์การใช้งาน
Rockchip RV1126 ใช้กันอย่างแพร่หลายในการจดจำใบหน้า การจดจำท่าทาง การควบคุมการเข้าออกประตู การรักษาความปลอดภัยอัจฉริยะ กล้อง IP อัจฉริยะ กริ่งประตู/ช่องมองอัจฉริยะ เทอร์มินัลแบบบริการตนเอง การเงินอัจฉริยะ การก่อสร้างอัจฉริยะ การเดินทางอัจฉริยะ และอุตสาหกรรมอื่นๆ เมื่อ TC-RV1126 IP Camera 50 Board นั้นดีมากสำหรับการรักษาความปลอดภัยอัจฉริยะ, กล้อง IP อัจฉริยะ, การจดจำใบหน้า, การจดจำท่าทาง

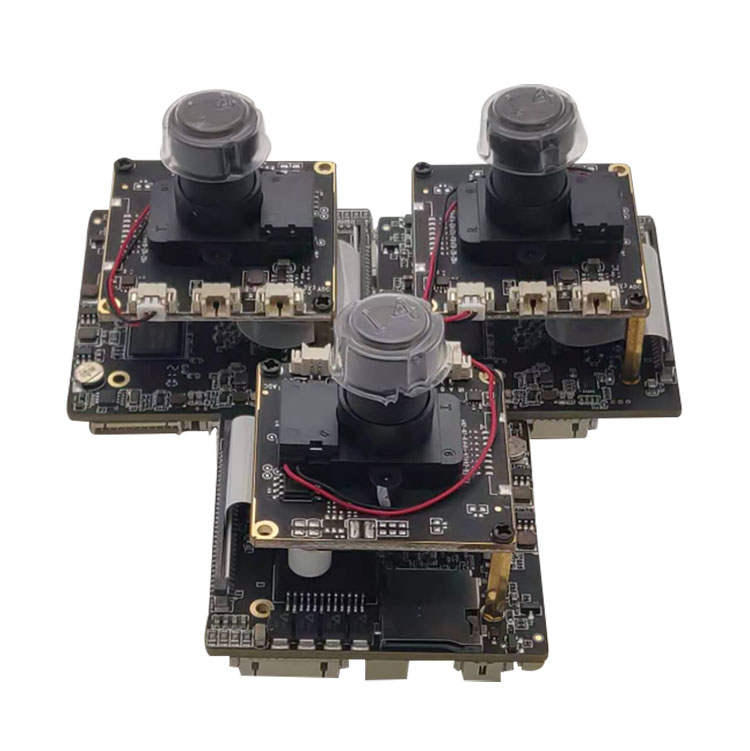

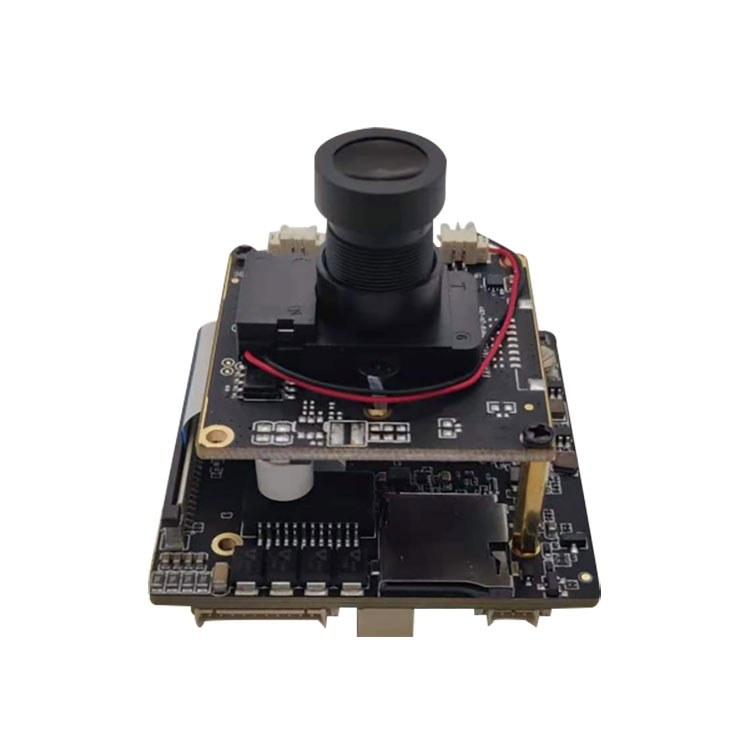

4.RV1126 IP Camera Module Board Sony IMX415 335 307 PCB Board Details
TC-RV1126 IP Camera 50 บอร์ดสำหรับเจาะรูด้านหน้า



TC-RV1126 AI Core Board สำหรับเจาะรูด้านหน้า




อีเธอร์เน็ต: MDI0+, MDI0-, MDI1+, MDI1-, MDI2+, MDI2-, MDI3+, MDI3-, LED1, LED2

Relay:เสมอบน,public,off

OTG ยูเอสบี:DP,DM,5V

โฮสต์ ยูเอสบี:DP,DM,5V

ไส้แสง: สีขาว+, สีขาว-, IR+, IR-, 5V, GND, เซ็นเซอร์วัดแสง ADC,3V3

พลังงาน RTC:GND,3V3

Uart I2C:5V,I2C5_SDA,UART0_TX,UART0_RX,UART0_CTSN,

UART0_RTSN,UART4_RX,UART4_TX,I2C5_SCL,GND

เสียงออก+,เสียงออก-,LINE_OUTP,GND,MICP,รีเซ็ต,โรงงาน,3V3

ดีบัก Com:GND,TX,RX

ช่องเสียบเสาอากาศ Antenna:WIFI (WIFI,RTL8189)

กำลังไฟ 12V:12V-,12V+

POE: ตรวจสอบด้วยการออกแบบแผนผัง

MIPI CSI X 2 SPI 12V:ตรวจสอบด้วยการออกแบบแผนผัง

TF:TF slot

หมายเหตุ ตรวจสอบด้วยการออกแบบแผนผังเพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับอินเทอร์เฟซเหล่านี้

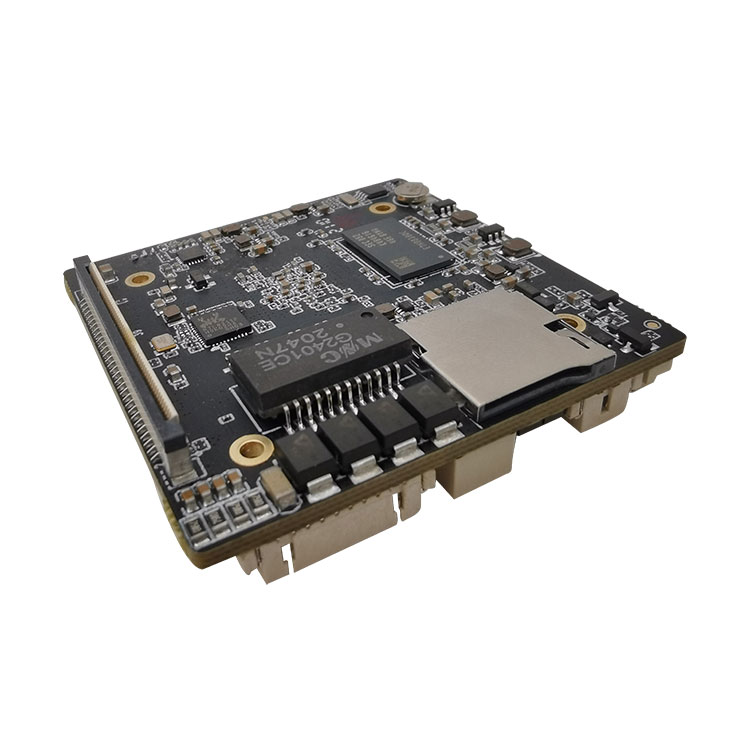

ลักษณะที่ปรากฏของบอร์ด 1.1IPC 50



5.RV1126 กล้อง IP โมดูลบอร์ด Sony IMX415 335 307 PCB Board คุณสมบัติ
โรงงานผลิตมี Yamaha นำเข้าสายการวางตำแหน่งอัตโนมัติ, การบัดกรีด้วยคลื่นคัดเลือกของเยอรมัน Essa, การตรวจสอบการวางประสาน 3D-SPI, AOI, X-ray, สถานีปรับปรุง BGA และอุปกรณ์อื่น ๆ และมีการไหลของกระบวนการและการจัดการการควบคุมคุณภาพที่เข้มงวด รับรองความน่าเชื่อถือและความเสถียรของคอร์บอร์ด



6.Deliver, จัดส่งและให้บริการ
แพลตฟอร์ม ARM ที่บริษัทของเราเปิดตัวในปัจจุบัน ได้แก่ RK (Rockchip) และโซลูชัน Allwinner สารละลาย RK ได้แก่ RK3399, RK3288, PX30, RK3368, RV1126, RV1109, RK3568; โซลูชั่นของ Allwinner ได้แก่ A64; รูปแบบผลิตภัณฑ์ประกอบด้วย คอร์บอร์ด บอร์ดพัฒนา มาเธอร์บอร์ดควบคุมอุตสาหกรรม บอร์ดรวมการควบคุมอุตสาหกรรม และผลิตภัณฑ์ที่สมบูรณ์ มีการใช้กันอย่างแพร่หลายในการแสดงผลเชิงพาณิชย์, เครื่องโฆษณา, การตรวจสอบอาคาร, อาคารผู้โดยสาร, การระบุอัจฉริยะ, เทอร์มินัล IoT อัจฉริยะ, AI, Aiot, อุตสาหกรรม, การเงิน, สนามบิน, ศุลกากร, ตำรวจ, โรงพยาบาล, บ้านอัจฉริยะ, การศึกษา, อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคเป็นต้น
บอร์ดหลักและบอร์ดพัฒนาแพลตฟอร์มโอเพนซอร์สของ thinkcore โซลูชันบริการปรับแต่งฮาร์ดแวร์และซอฟต์แวร์แบบครบวงจรโดยอิงจาก Rockchip socs รองรับกระบวนการออกแบบของลูกค้า ตั้งแต่ขั้นตอนการพัฒนาแรกสุดไปจนถึงการผลิตจำนวนมากที่ประสบความสำเร็จ

บริการออกแบบบอร์ด
การสร้างบอร์ดขนส่งที่ปรับแต่งตามความต้องการของลูกค้า
การผสานรวม SoM ของเราในฮาร์ดแวร์ของผู้ใช้ปลายทางเพื่อลดต้นทุนและลดรอยเท้า และลดรอบการพัฒนา

บริการพัฒนาซอฟต์แวร์
เฟิร์มแวร์, ไดรเวอร์อุปกรณ์, BSP, มิดเดิลแวร์
การย้ายไปยังสภาพแวดล้อมการพัฒนาที่แตกต่างกัน
บูรณาการเข้ากับแพลตฟอร์มเป้าหมาย

บริการด้านการผลิต
การจัดซื้อส่วนประกอบ
สร้างปริมาณการผลิต
การติดฉลากแบบกำหนดเอง
โซลูชั่นแบบเบ็ดเสร็จ

ฝังตัว R & D
เทคโนโลยี
ระบบปฏิบัติการระดับต่ำ: Android และ Linux เพื่อนำฮาร์ดแวร์ Geniatech ขึ้นมา
การพอร์ตไดรเวอร์: สำหรับฮาร์ดแวร์ที่ปรับแต่งเอง การสร้างฮาร์ดแวร์ที่ทำงานในระดับระบบปฏิบัติการ
เครื่องมือรักษาความปลอดภัยและของแท้: เพื่อให้แน่ใจว่าฮาร์ดแวร์ทำงานอย่างถูกต้อง

ข้อมูลซอฟต์แวร์และฮาร์ดแวร์
บอร์ดหลักมีไดอะแกรมแผนผังและไดอะแกรมหมายเลขบิต บอร์ดด้านล่างของบอร์ดพัฒนาให้ข้อมูลฮาร์ดแวร์ เช่น ไฟล์ต้นฉบับ PCB ซอฟต์แวร์โอเพ่นซอร์สของแพ็คเกจ SDK คู่มือผู้ใช้ เอกสารแนะนำ แพตช์แก้จุดบกพร่อง ฯลฯ

7.คำถามที่พบบ่อย
1. คุณมีการสนับสนุนหรือไม่? มีการสนับสนุนด้านเทคนิคประเภทใดบ้าง?
คำตอบของ Thinkcore: เรามีซอร์สโค้ด แผนผัง และคู่มือทางเทคนิคสำหรับบอร์ดพัฒนาบอร์ดหลัก
ใช่ ฝ่ายสนับสนุนด้านเทคนิค คุณสามารถถามคำถามผ่านอีเมลหรือฟอรัม

ขอบเขตของการสนับสนุนทางเทคนิค
1. ทำความเข้าใจว่าทรัพยากรซอฟต์แวร์และฮาร์ดแวร์ใดมีให้ในบอร์ดพัฒนา
2. วิธีรันโปรแกรมทดสอบที่ให้มาและตัวอย่างเพื่อให้บอร์ดพัฒนาทำงานตามปกติ
3. วิธีดาวน์โหลดและตั้งโปรแกรมระบบอัพเดต
4. ตรวจสอบว่ามีความผิดหรือไม่ ปัญหาต่อไปนี้ไม่อยู่ในขอบเขตของการสนับสนุนทางเทคนิค มีเพียงการอภิปรายทางเทคนิคเท่านั้น
���. วิธีทำความเข้าใจและปรับเปลี่ยนซอร์สโค้ด การถอดประกอบและการเลียนแบบแผงวงจร
â'ม. วิธีการคอมไพล์และย้ายระบบปฏิบัติการ
â'¶. ปัญหาที่ผู้ใช้พบในการพัฒนาตนเอง กล่าวคือ ปัญหาการปรับแต่งผู้ใช้
หมายเหตุ: เราให้คำจำกัดความ "การปรับแต่ง" ดังต่อไปนี้: เพื่อให้เกิดความต้องการของตนเอง ผู้ใช้ออกแบบ สร้าง หรือแก้ไขรหัสโปรแกรมและอุปกรณ์ใดๆ ด้วยตนเอง

2. คุณสามารถรับคำสั่งซื้อได้หรือไม่?
Thinkcore ได้ตอบกลับ
บริการที่เรามีให้: 1. การปรับแต่งระบบ; 2. การปรับแต่งระบบ 3. ขับเคลื่อนการพัฒนา 4. อัพเกรดเฟิร์มแวร์; 5. การออกแบบแผนผังฮาร์ดแวร์ 6. เค้าโครง PCB; 7. การอัพเกรดระบบ; 8. การสร้างสภาพแวดล้อมการพัฒนา 9. วิธีการดีบักแอปพลิเคชัน 10. วิธีการทดสอบ 11. บริการที่ปรับแต่งเองได้มากขึ้น & # xA0;

3. รายละเอียดใดที่ควรให้ความสนใจเมื่อใช้ Android core board?
ผลิตภัณฑ์ใดๆ หลังจากใช้งานไปสักระยะหนึ่งจะมีปัญหาเล็กน้อยในลักษณะนี้ แน่นอน กระดานหลักของ Android ก็ไม่มีข้อยกเว้น แต่ถ้าคุณดูแลรักษาและใช้งานอย่างถูกต้อง ใส่ใจในรายละเอียด และปัญหามากมายสามารถแก้ไขได้ มักจะใส่ใจในรายละเอียดเล็กน้อยคุณสามารถนำความสะดวกสบายมามากมาย! ฉันเชื่อว่าคุณจะต้องเต็มใจที่จะลอง .

ก่อนอื่น เมื่อใช้บอร์ดหลักของ Android คุณต้องให้ความสนใจกับช่วงแรงดันไฟฟ้าที่แต่ละอินเทอร์เฟซยอมรับได้ ในเวลาเดียวกัน ให้แน่ใจว่าตัวเชื่อมต่อและทิศทางบวกและลบตรงกัน

ประการที่สอง การจัดวางและการขนส่งของ Android core board ก็มีความสำคัญเช่นกัน ต้องวางในที่แห้งและมีความชื้นต่ำ ในขณะเดียวกันก็จำเป็นต้องใส่ใจกับมาตรการป้องกันไฟฟ้าสถิตย์ ด้วยวิธีนี้บอร์ดหลักของ Android จะไม่เสียหาย สิ่งนี้สามารถหลีกเลี่ยงการกัดกร่อนของบอร์ดแกน Android เนื่องจากมีความชื้นสูง


ประการที่สาม ชิ้นส่วนภายในของบอร์ดแกน Android ค่อนข้างเปราะบาง และการกระแทกหรือแรงกดอย่างหนักอาจทำให้ส่วนประกอบภายในของบอร์ดหลัก Android เสียหายหรือเกิดการโค้งงอของ PCB และอื่นๆ พยายามอย่าให้กระดานแกน Android โดนวัตถุแข็งระหว่างการใช้งาน

4. โดยทั่วไปมีแพ็คเกจกี่ประเภทสำหรับบอร์ดหลักแบบฝัง ARM
บอร์ดแกนหลักแบบฝัง ARM เป็นเมนบอร์ดอิเล็กทรอนิกส์ที่บรรจุและห่อหุ้มฟังก์ชันหลักของพีซีหรือแท็บเล็ต แผงวงจรหลักแบบฝังตัวของ ARM ส่วนใหญ่จะรวมเอา CPU, อุปกรณ์จัดเก็บข้อมูล และพินเข้าด้วยกัน ซึ่งเชื่อมต่อกับแบ็คเพลนที่รองรับผ่านพินเพื่อให้ทราบถึงชิประบบในบางพื้นที่ ผู้คนมักเรียกระบบดังกล่าวว่าไมโครคอมพิวเตอร์ชิปตัวเดียว แต่ควรเรียกให้ถูกต้องกว่าว่าเป็นแพลตฟอร์มการพัฒนาแบบฝังตัว

เนื่องจากคอร์บอร์ดรวมฟังก์ชั่นทั่วไปของคอร์ มันจึงมีความเก่งกาจที่คอร์บอร์ดสามารถปรับแต่งแบ็คเพลนต่างๆ ได้หลากหลาย ซึ่งช่วยปรับปรุงประสิทธิภาพการพัฒนาของมาเธอร์บอร์ดอย่างมาก เนื่องจากบอร์ดหลักแบบฝังตัว ARM ถูกแยกออกเป็นโมดูลอิสระ จึงช่วยลดปัญหาในการพัฒนา เพิ่มความน่าเชื่อถือ ความเสถียร และความสามารถในการบำรุงรักษาของระบบ เร่งเวลาออกสู่ตลาด บริการด้านเทคนิคอย่างมืออาชีพ และปรับต้นทุนผลิตภัณฑ์ให้เหมาะสม สูญเสียความยืดหยุ่น

คุณสมบัติหลักสามประการของคอร์บอร์ด ARM ได้แก่: ใช้พลังงานต่ำและฟังก์ชันที่แข็งแกร่ง ชุดคำสั่งคู่ 16 บิต/32 บิต/64 บิต และพันธมิตรจำนวนมาก ขนาดเล็ก ใช้พลังงานต่ำ ต้นทุนต่ำ ประสิทธิภาพสูง สนับสนุนชุดคำสั่งคู่ Thumb (16 บิต) / ARM (32 บิต) เข้ากันได้กับอุปกรณ์ 8 บิต / 16 บิต ใช้การลงทะเบียนจำนวนมากและความเร็วในการดำเนินการคำสั่งนั้นเร็วกว่า การดำเนินการข้อมูลส่วนใหญ่เสร็จสิ้นในการลงทะเบียน โหมดการกำหนดแอดเดรสมีความยืดหยุ่นและเรียบง่าย และประสิทธิภาพในการดำเนินการสูง ความยาวของคำสั่งได้รับการแก้ไข

ผลิตภัณฑ์ AMR แบบฝังตัวของ Si Nuclearเทคโนโลยี ใช้ประโยชน์จากข้อดีเหล่านี้ของแพลตฟอร์ม ARM ส่วนประกอบ ซีพียู ซีพียูเป็นส่วนที่สำคัญที่สุดของคอร์บอร์ด ซึ่งประกอบด้วยหน่วยเลขคณิตและคอนโทรลเลอร์ หากคอร์บอร์ด RK3399 เปรียบเทียบคอมพิวเตอร์กับบุคคล แสดงว่าซีพียูคือหัวใจของเขา และบทบาทที่สำคัญสามารถเห็นได้จากสิ่งนี้ ไม่ว่า CPU ชนิดใด โครงสร้างภายในของมันสามารถสรุปได้เป็นสามส่วน: หน่วยควบคุม หน่วยตรรกะ และหน่วยเก็บข้อมูล

ทั้งสามส่วนนี้จะประสานกันเพื่อวิเคราะห์ ตัดสิน คำนวณ และควบคุมการทำงานประสานกันของส่วนต่างๆ ของคอมพิวเตอร์

หน่วยความจำ หน่วยความจำเป็นส่วนประกอบที่ใช้ในการเก็บโปรแกรมและข้อมูล สำหรับคอมพิวเตอร์ที่มีหน่วยความจำเท่านั้นจึงจะสามารถมีฟังก์ชันหน่วยความจำเพื่อให้แน่ใจว่าการทำงานปกติ มีที่เก็บข้อมูลหลายประเภทซึ่งสามารถแบ่งออกเป็นที่เก็บข้อมูลหลักและที่เก็บข้อมูลเสริมตามการใช้งาน ที่เก็บข้อมูลหลักเรียกอีกอย่างว่าที่เก็บข้อมูลภายใน (เรียกว่าหน่วยความจำ) และที่เก็บข้อมูลเสริมเรียกอีกอย่างว่าที่เก็บข้อมูลภายนอก (เรียกว่าที่เก็บข้อมูลภายนอก) การจัดเก็บข้อมูลภายนอกมักเป็นสื่อแม่เหล็กหรือออปติคัลดิสก์ เช่น ฮาร์ดดิสก์ ฟลอปปีดิสก์ เทป ซีดี ฯลฯ ซึ่งสามารถจัดเก็บข้อมูลได้เป็นเวลานานและไม่พึ่งพาไฟฟ้าในการจัดเก็บข้อมูล แต่ขับเคลื่อนด้วยส่วนประกอบทางกล ความเร็วช้ากว่าซีพียูมาก

หน่วยความจำหมายถึงส่วนประกอบที่เก็บข้อมูลบนเมนบอร์ด เป็นส่วนประกอบที่ CPU สื่อสารโดยตรงและใช้เพื่อเก็บข้อมูล มันเก็บข้อมูลและโปรแกรมที่ใช้อยู่ในปัจจุบัน (นั่นคือในการดำเนินการ) สาระสำคัญทางกายภาพของมันคือกลุ่มหนึ่งหรือหลายกลุ่ม วงจรรวมที่มีอินพุตและเอาต์พุตข้อมูลและฟังก์ชันการจัดเก็บข้อมูล หน่วยความจำใช้เพื่อจัดเก็บโปรแกรมและข้อมูลชั่วคราวเท่านั้น เมื่อปิดเครื่องหรือไฟฟ้าขัดข้อง โปรแกรมและข้อมูลในเครื่องจะสูญหาย

มีสามตัวเลือกสำหรับการเชื่อมต่อระหว่างคอร์บอร์ดและบอร์ดด้านล่าง: คอนเน็กเตอร์แบบบอร์ดต่อบอร์ด, นิ้วทอง และรูประทับ หากใช้โซลูชันคอนเน็กเตอร์แบบบอร์ดต่อบอร์ด ข้อดีคือ: เสียบและถอดได้ง่าย แต่มีข้อบกพร่องดังต่อไปนี้: 1. ประสิทธิภาพการไหวสะเทือนต่ำ คอนเน็กเตอร์แบบบอร์ดต่อบอร์ดคลายได้ง่ายด้วยแรงสั่นสะเทือน ซึ่งจะจำกัดการใช้คอร์บอร์ดในผลิตภัณฑ์ยานยนต์ สามารถใช้วิธีการต่างๆ เช่น การจ่ายกาว การขันสกรู การบัดกรีลวดทองแดง การติดตั้งคลิปพลาสติก และการโก่งฝาครอบฉนวน อย่างไรก็ตาม แต่ละรายการจะเผยให้เห็นข้อบกพร่องมากมายในระหว่างการผลิตจำนวนมาก ส่งผลให้อัตราข้อบกพร่องเพิ่มขึ้น

2. ไม่สามารถใช้กับผลิตภัณฑ์บางและเบาได้ ระยะห่างระหว่างคอร์บอร์ดและเพลทด้านล่างเพิ่มขึ้นเป็นอย่างน้อย 5 มม. และคอร์บอร์ดดังกล่าวไม่สามารถใช้เพื่อพัฒนาผลิตภัณฑ์ที่บางและเบาได้

3. การทำงานของปลั๊กอินมีแนวโน้มที่จะสร้างความเสียหายภายในให้กับ PCBA พื้นที่ของกระดานหลักมีขนาดใหญ่มาก เมื่อเราดึงแกนบอร์ดออก เราต้องยกด้านหนึ่งขึ้นด้วยแรงก่อน แล้วจึงดึงอีกด้านออก ในกระบวนการนี้ การเสียรูปของแกนหลัก PCB เป็นสิ่งที่หลีกเลี่ยงไม่ได้ ซึ่งอาจนำไปสู่การเชื่อม การบาดเจ็บภายใน เช่น จุดแตกหัก รอยต่อบัดกรีที่ร้าวจะไม่ทำให้เกิดปัญหาในระยะสั้น แต่ในการใช้งานในระยะยาว ข้อต่อเหล่านี้อาจค่อยๆ สัมผัสได้ไม่ดีอันเนื่องมาจากการสั่นสะเทือน การเกิดออกซิเดชัน และสาเหตุอื่นๆ ทำให้เกิดวงจรเปิดและทำให้ระบบขัดข้อง

4. อัตราความผิดพลาดในการผลิตจำนวนมากของแพทช์อยู่ในระดับสูง ตัวเชื่อมต่อแบบบอร์ดต่อบอร์ดที่มีหลายร้อยพินนั้นยาวมาก และข้อผิดพลาดเล็กน้อยระหว่างตัวเชื่อมต่อและ PCB จะสะสม ในขั้นตอนการบัดกรีแบบรีโฟลว์ระหว่างการผลิตจำนวนมาก ความเค้นภายในจะถูกสร้างขึ้นระหว่าง PCB และตัวเชื่อมต่อ และบางครั้งความเค้นภายในนี้จะดึงและทำให้ PCB เสียรูป

5. ความยากในการทดสอบระหว่างการผลิตจำนวนมาก แม้ว่าจะใช้คอนเน็กเตอร์แบบบอร์ดต่อบอร์ดที่มีระยะห่าง 0.8 มม. แต่ก็ยังเป็นไปไม่ได้ที่จะสัมผัสคอนเนคเตอร์โดยตรงด้วยปลอกนิ้ว ซึ่งทำให้การออกแบบและการผลิตฟิกซ์เจอร์ทดสอบยากขึ้น แม้ว่าจะไม่มีปัญหาที่ผ่านไม่ได้ แต่ความยากลำบากทั้งหมดจะปรากฏเป็นค่าใช้จ่ายที่เพิ่มขึ้นในที่สุด และขนแกะจะต้องมาจากแกะ

หากใช้วิธีแก้ปัญหานิ้วทอง ข้อดีคือ 1. เสียบและถอดปลั๊กได้สะดวกมาก 2. ต้นทุนของเทคโนโลยีนิ้วทองคำต่ำมากในการผลิตจำนวนมาก

ข้อเสียคือ 1. เนื่องจากส่วนของนิ้วก้อยจะต้องเป็นทองที่ชุบด้วยไฟฟ้า ราคาของกระบวนการนิ้วทองคำจึงมีราคาแพงมากเมื่อผลผลิตต่ำ กระบวนการผลิตของโรงงาน PCB ราคาถูกนั้นไม่ดีพอ มีปัญหามากมายกับบอร์ดและไม่สามารถรับประกันคุณภาพของผลิตภัณฑ์ได้ 2. ไม่สามารถใช้กับผลิตภัณฑ์บางและเบา เช่น คอนเนคเตอร์แบบบอร์ดต่อบอร์ด 3. บอร์ดด้านล่างต้องการช่องเสียบการ์ดกราฟิกโน้ตบุ๊กคุณภาพสูง ซึ่งจะเป็นการเพิ่มต้นทุนของผลิตภัณฑ์

หากใช้รูปแบบการเจาะรู ข้อเสียคือ 1. ถอดแยกชิ้นส่วนได้ยาก 2. พื้นที่คอร์บอร์ดใหญ่เกินไป และมีความเสี่ยงที่จะเกิดการเสียรูปหลังจากการบัดกรีแบบรีโฟลว์ และอาจต้องใช้การบัดกรีแบบแมนนวลกับบอร์ดด้านล่าง ข้อบกพร่องทั้งหมดของสองแผนแรกไม่มีอยู่อีกต่อไป

5. คุณจะบอกเวลาการส่งมอบของกระดานหลักหรือไม่?
Thinkcore ตอบกลับ: ตัวอย่างคำสั่งซื้อชุดเล็ก หากมีสต็อก การชำระเงินจะถูกจัดส่งภายในสามวัน คำสั่งซื้อจำนวนมากหรือคำสั่งซื้อที่กำหนดเองสามารถจัดส่งได้ภายใน 35 วันภายใต้สถานการณ์ปกติ
